TH EX
ATEX ventilator
Ventilatoren werden gemäß den internationalen ISO 9001-Normen und gemäß der Norm zur Qualitätssicherung von Schutzsystemen bei der Herstellung von Produkten hergestellt, die für den Einsatz in explosionsgefährdeten Bereichen bestimmt sind.
Construction

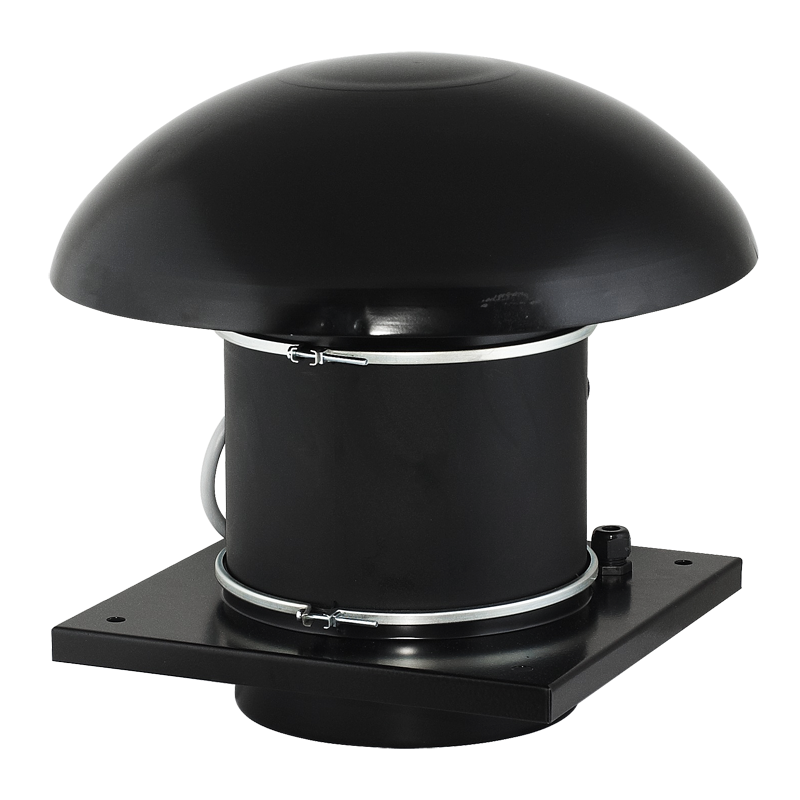

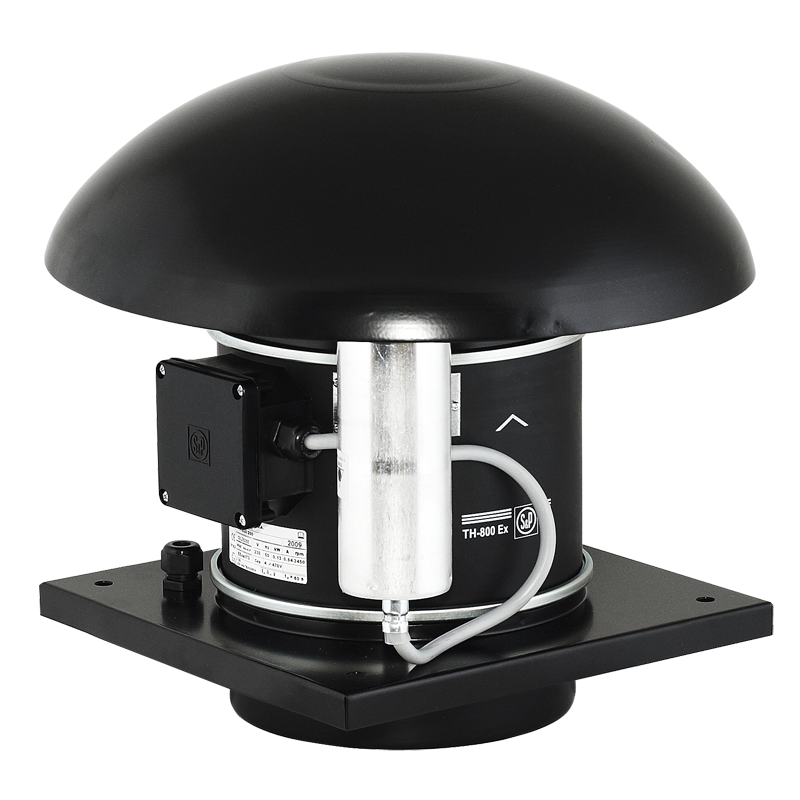

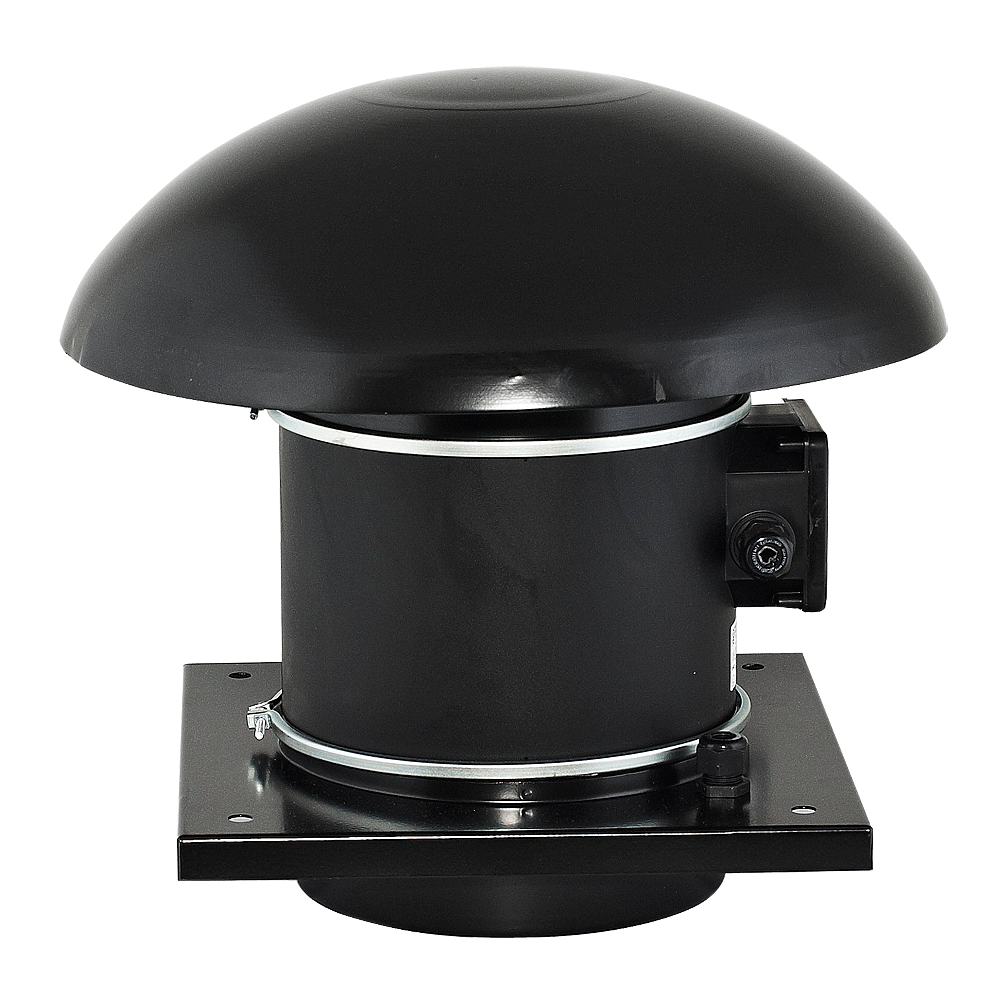

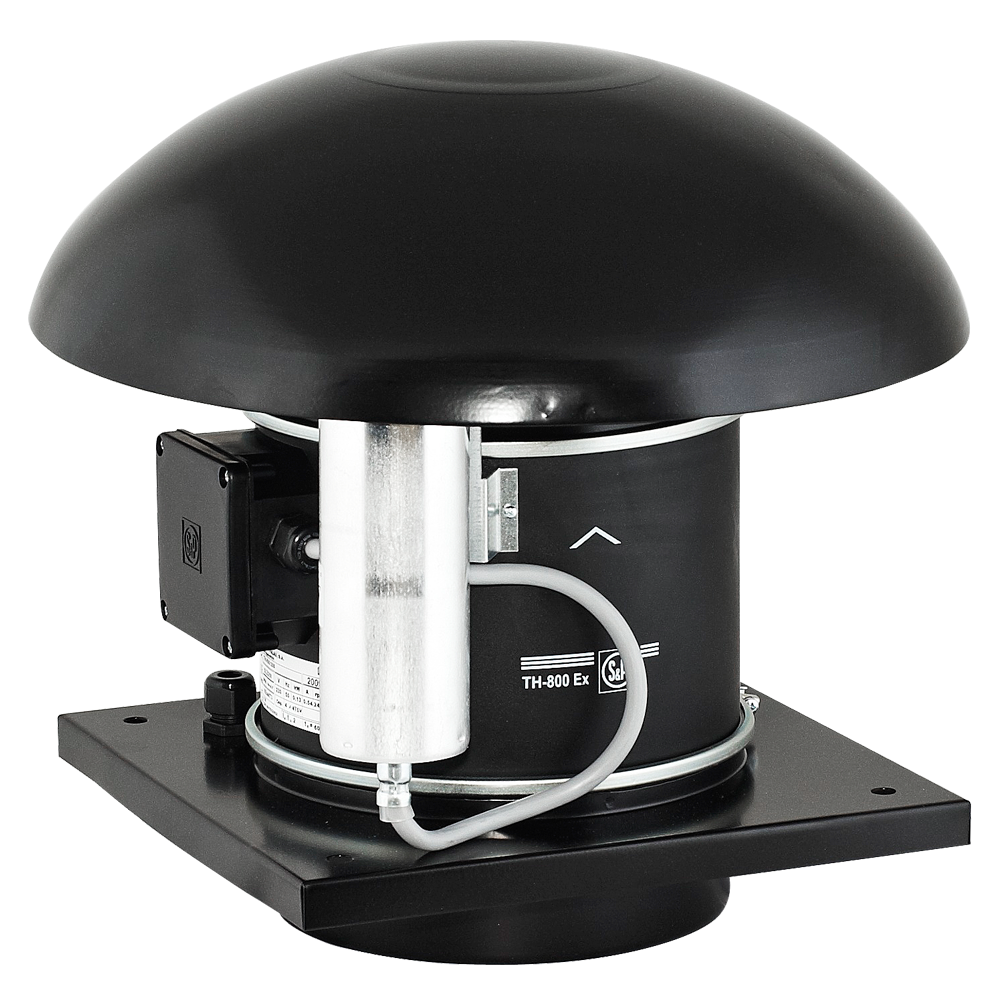

Range of roof mounted mixed flow fans, specially designed for the extraction of potentially hazardous and explosive gases, manufactured from sheet steel protected with black polyester paint coating (except TH-800/200 manufactured from plastic to prevent retention of static electricity, base and cap manufactured from sheet steel protected with black polyester paint coating). Bird-proof guard. Detachable fan unit without demounting duct connections.
Motor
- Single Phase 230V 50 Hz
- IP44 Class B
- ATEX Increased safety-Gas
Designation
- II 2G Ex eb IIB T3 G
Technischer Support
- Benutzerhandbuch 146,15 KB
- Benutzerhandbuch 5,59 MB
- Konformitätserklärung (CE) 369,99 KB
- Konformitätserklärung (CE) 365,66 KB
- Konformitätserklärung (CE) 366,46 KB
- Konformitätserklärung (CE) 372,37 KB
- Konformitätserklärung (CE) 372,38 KB
- Konformitätserklärung (CE) 365,67 KB
- Konformitätserklärung (CE) 366,47 KB
- Konformitätserklärung (CE) 370,00 KB
- Produktzertifikat 380,90 KB
- Produktzertifikat 4,16 MB
- CAD-Zeichnungen 395,66 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | E | F | G | H | ØD |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| TH-800/200 EX | 400 | 300 | 245 | 10.5 | 20 | 312 | 377 | 197.5 |
| TH-1100/250 EX | 546 | 435 | 330 | 12 | 20 | 372 | 457 | 248 |
| TH-1200/315 EX | 735 | 560 | 450 | 12 | 20 | 450 | 544 | 312 |
