TD EX
ATEX ventilator
TD EX-Lüfter erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU. Sie sind für den Einsatz in explosionsgefährdeten Bereichen außerhalb von Bergwerken und Bergbaugruben konzipiert.
Construction

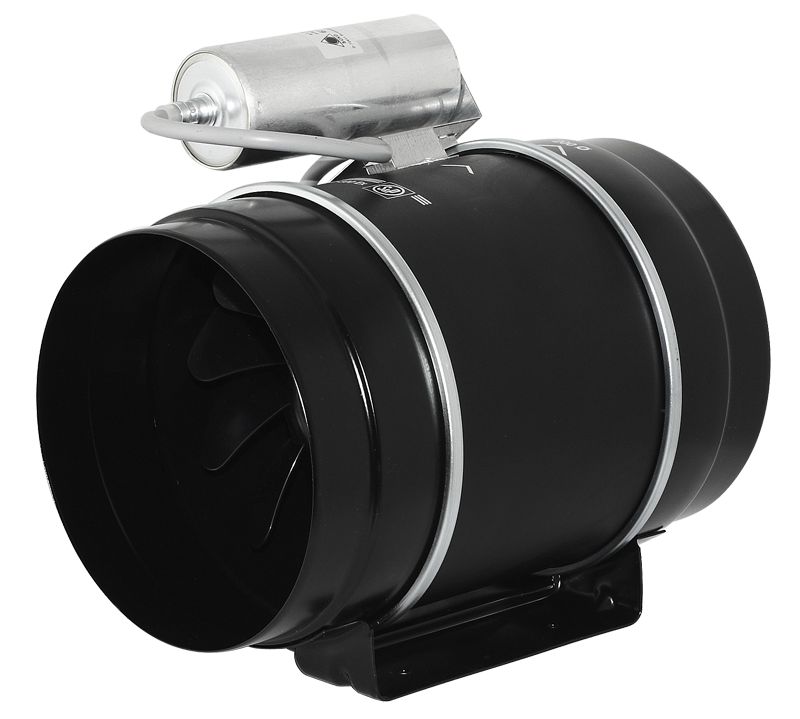

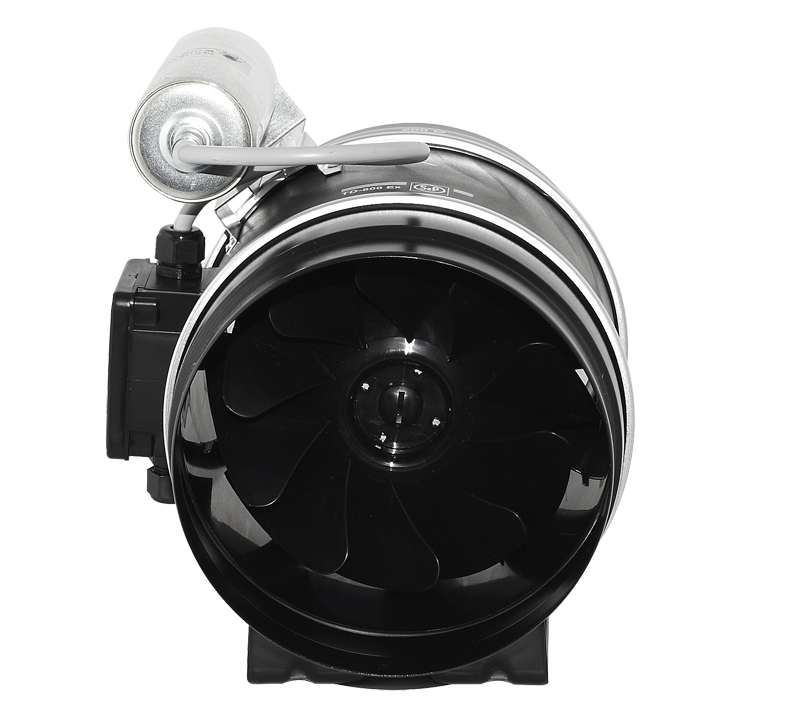

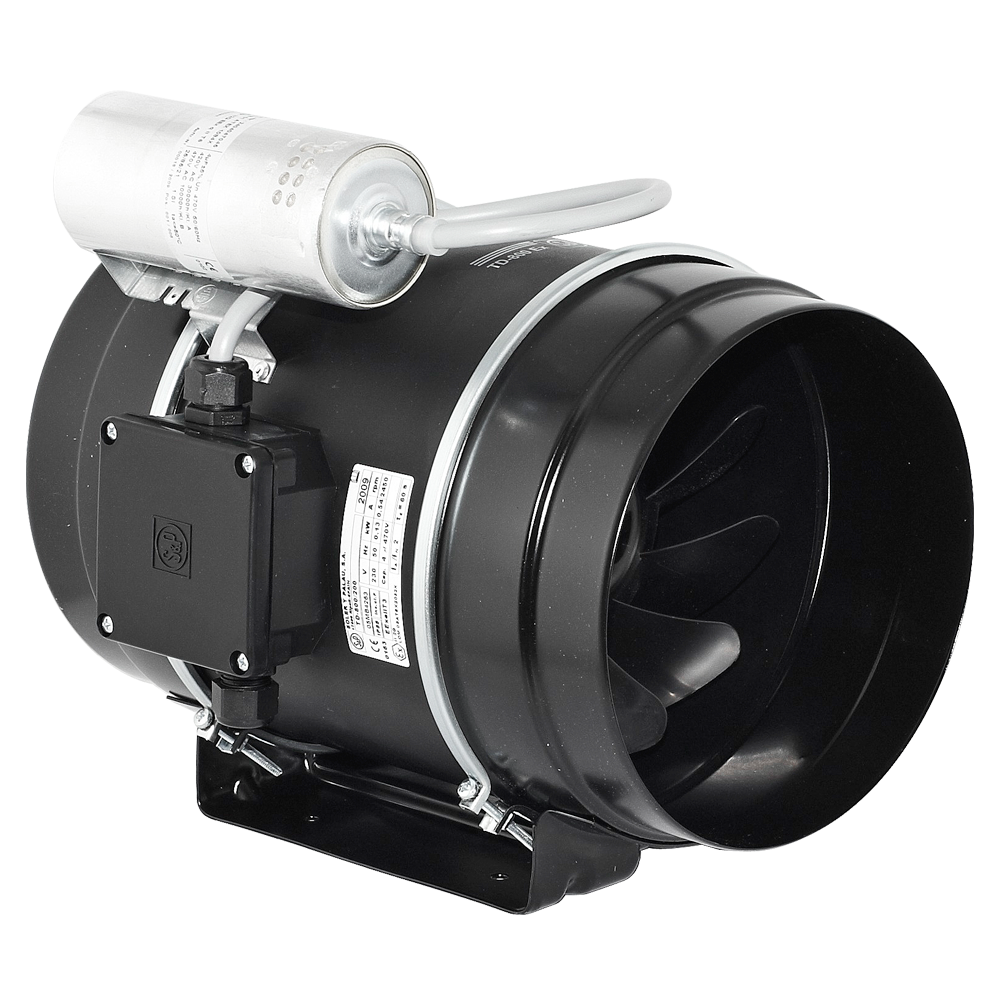

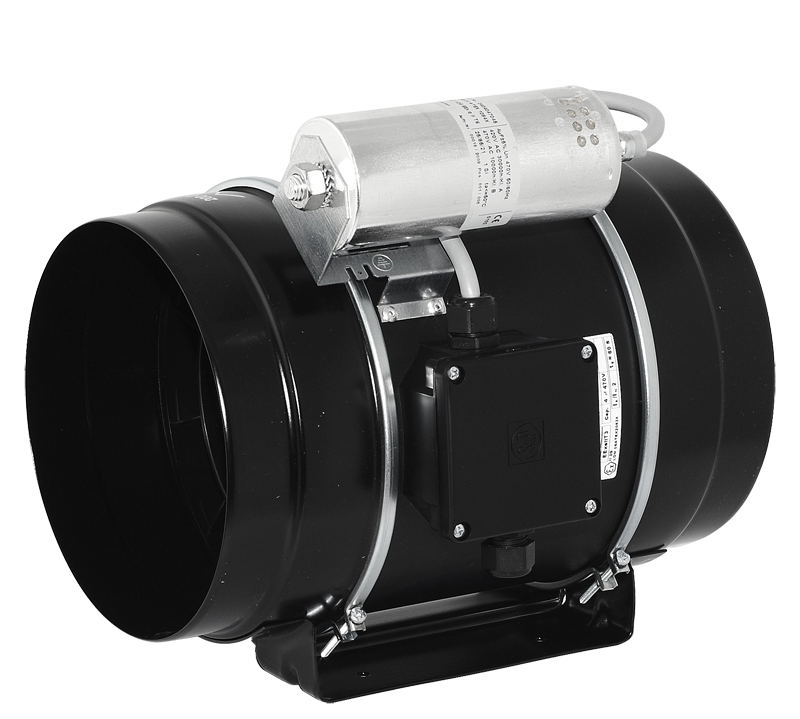

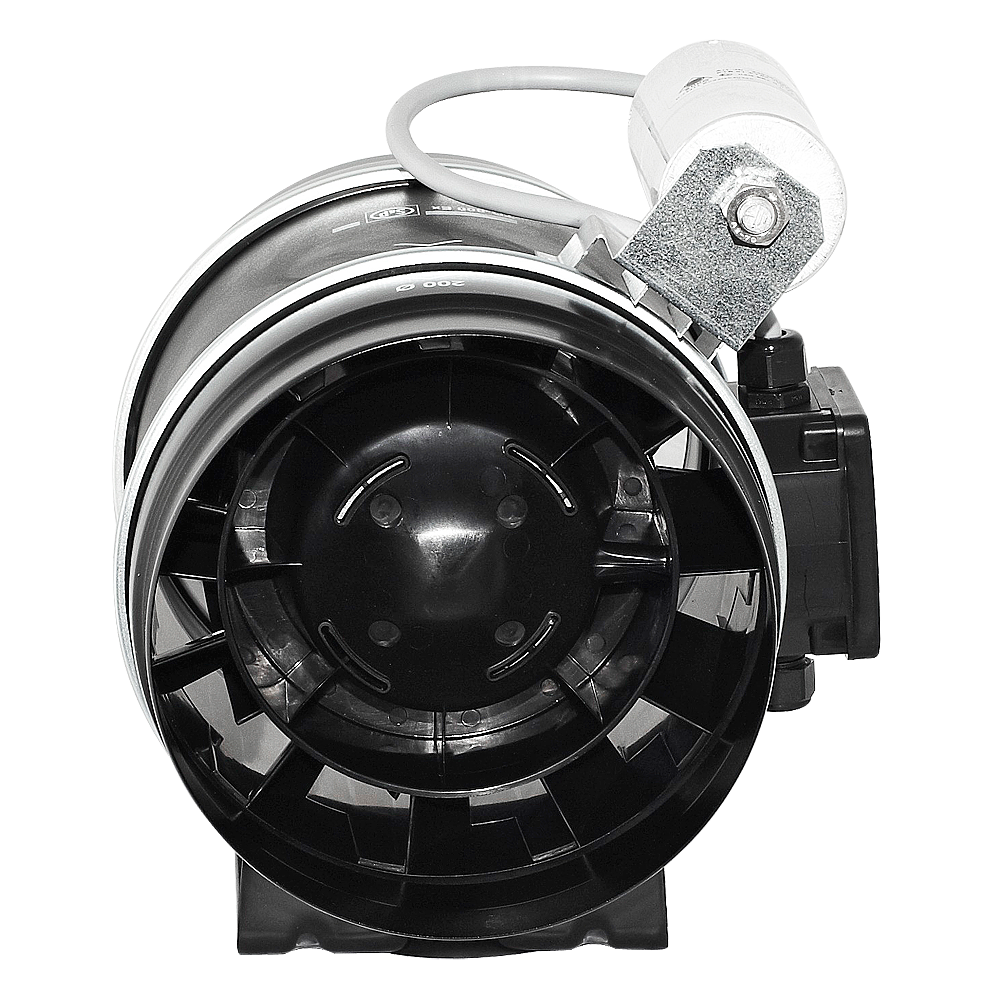

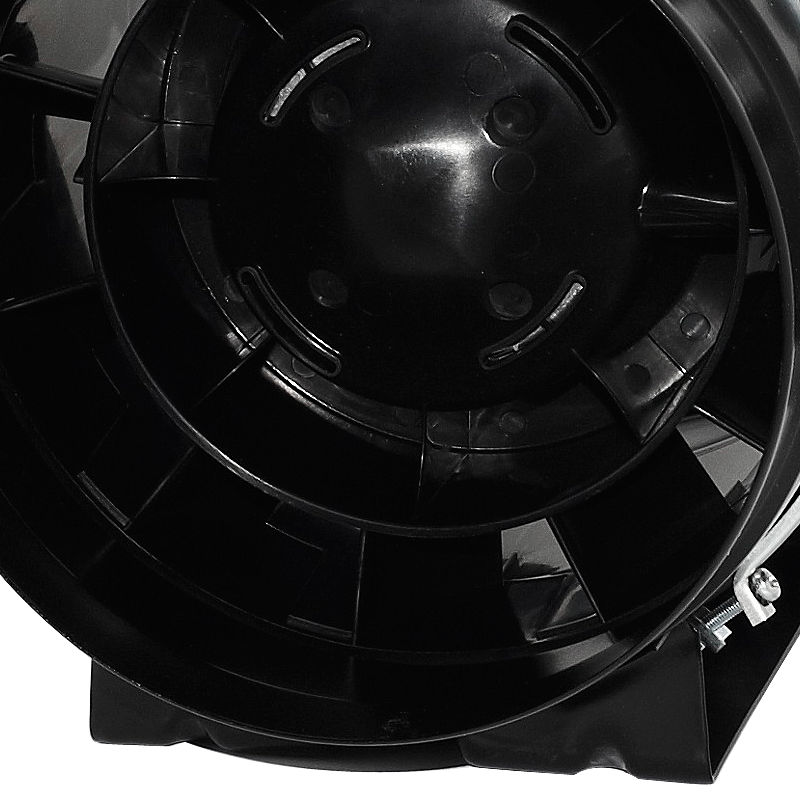

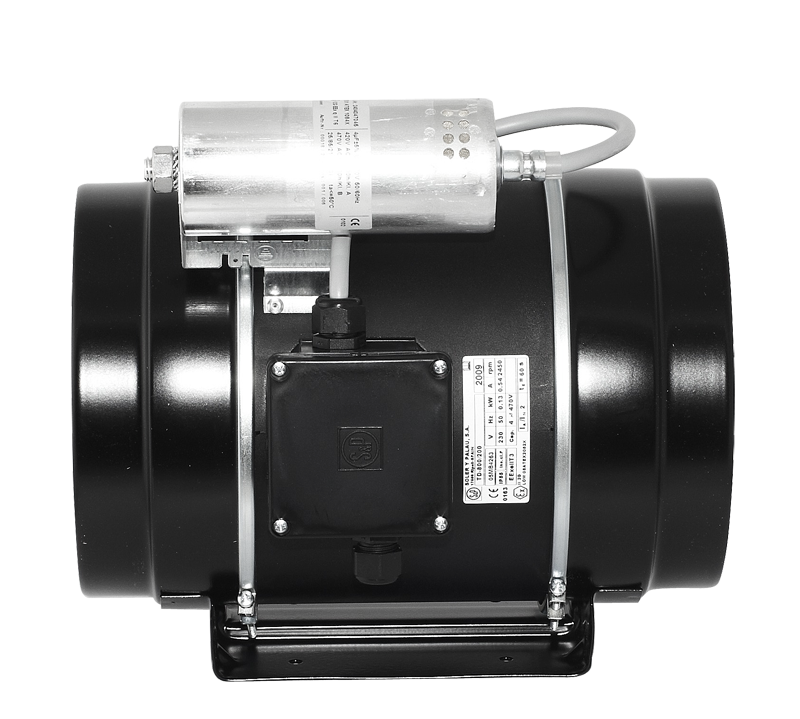

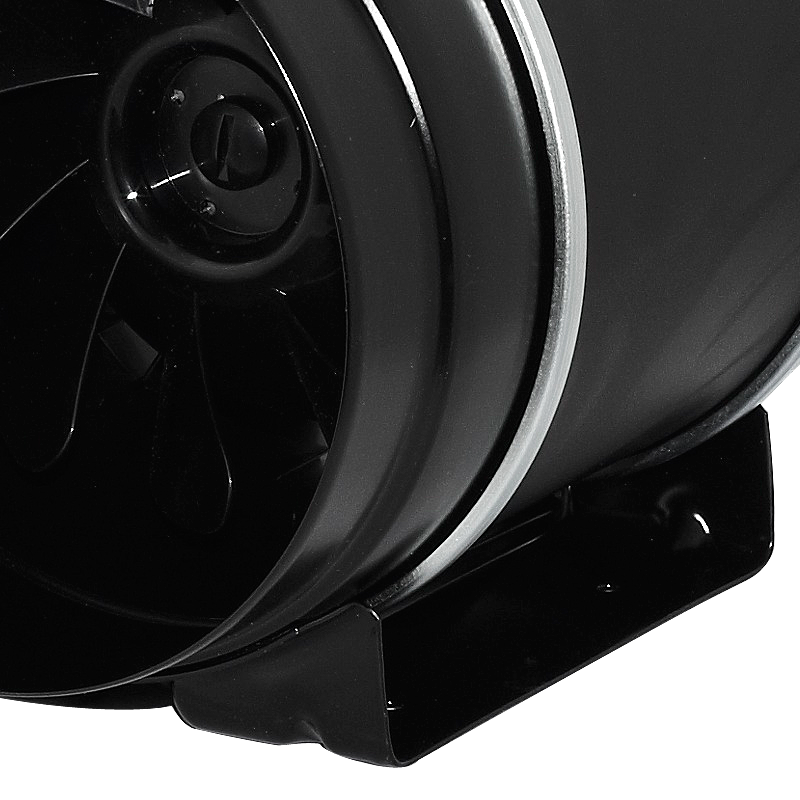

Low profile in-line mixed flow duct explosion proof fans. TD-800 Ex is manufactured in antistatic plastic material. The others models are manufactured from sheet steel protected with black polyester paint coating. Detachable fan unit without demounting duct connections.
Motor

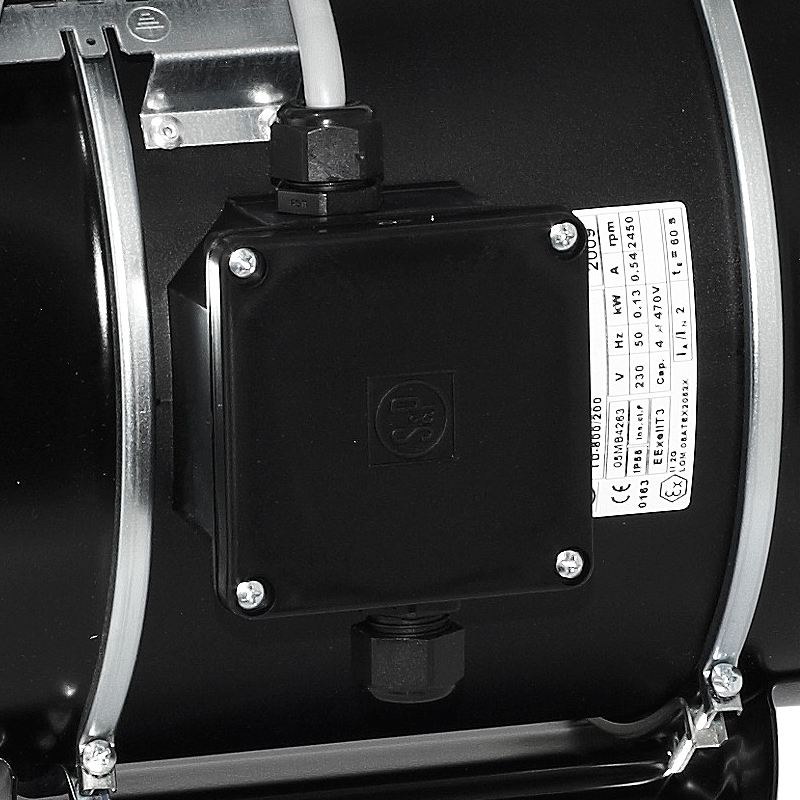

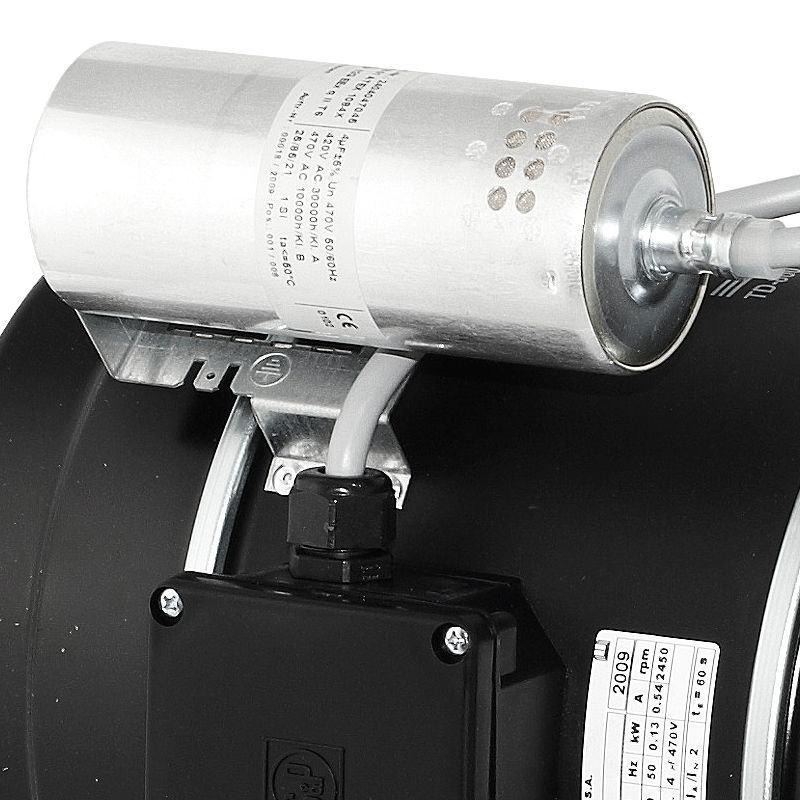

Explosion proof versions in accordance with ATEX Directive, for single phase 230V-50Hz. Motors IP44, Class B. For ambient working temperatures from -20ºC to +40ºC.
Designation
- II 2G Ex eb IIB T3 Gb.
Technischer Support
Katalogkarte
- Benutzerhandbuch 5,59 MB
- Benutzerhandbuch 146,15 KB
- Konformitätserklärung (CE) 365,66 KB
- Konformitätserklärung (CE) 366,46 KB
- Konformitätserklärung (CE) 372,08 KB
- Konformitätserklärung (CE) 369,99 KB
- Konformitätserklärung (CE) 366,47 KB
- Konformitätserklärung (CE) 372,09 KB
- Konformitätserklärung (CE) 365,67 KB
- Konformitätserklärung (CE) 370,00 KB
- Produktzertifikat 380,90 KB
- Produktzertifikat 4,16 MB
- CAD-Zeichnungen 395,66 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | E | F | G | H | I | ØD |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| TD-800/200 ATEX | 302 | 255 | 232.5 | 140 | 100 | 94 | 124 | 228.4 | 198 |
| TD-1100/250 ATEX | 386 | 324 | 291 | 168 | 145 | 140 | 155 | 339 | 248 |
| TD-1200/315 ATEX | 450 | 392 | 356 | 210 | 182 | 178 | 188 | 371 | 312 |
