Fan Selection Software
Operating point
Select fan type

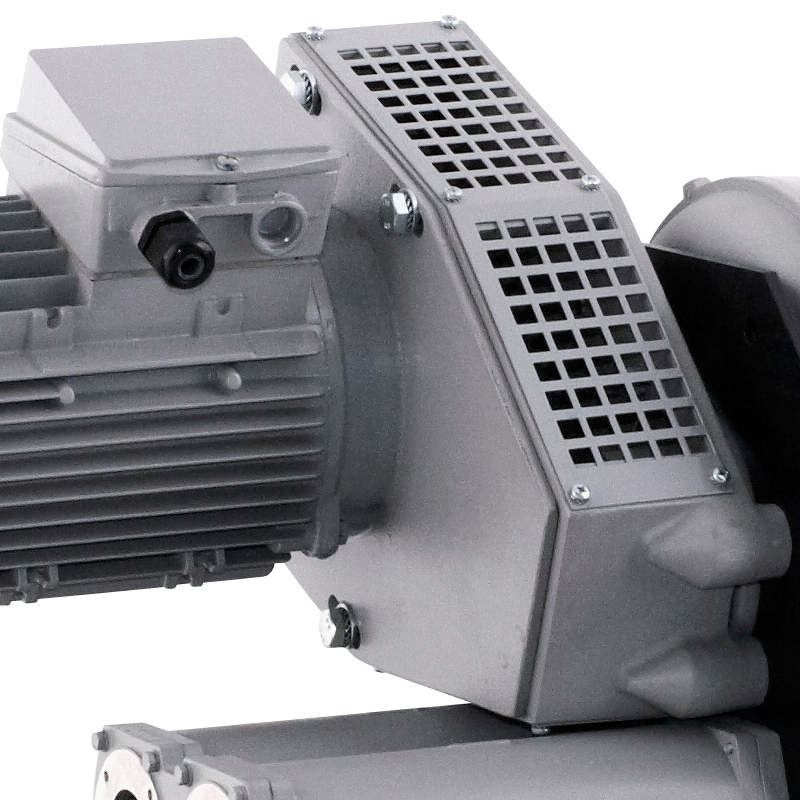

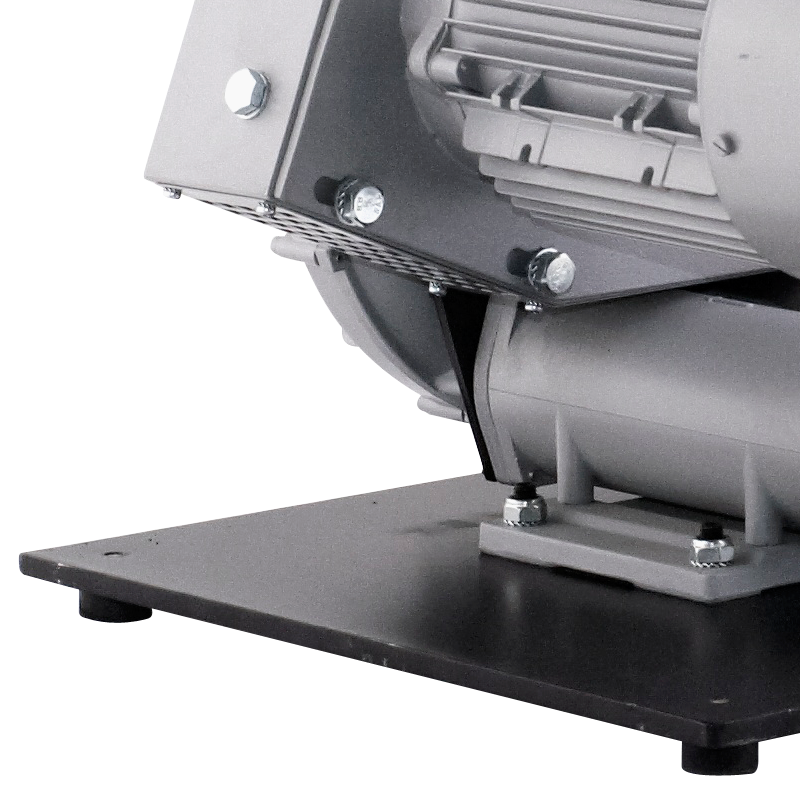

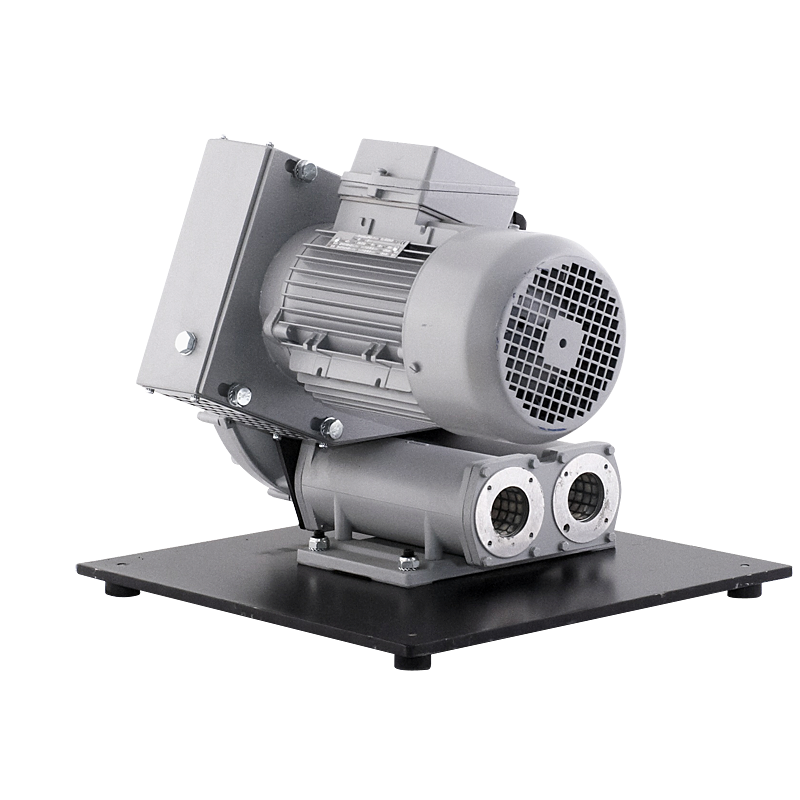

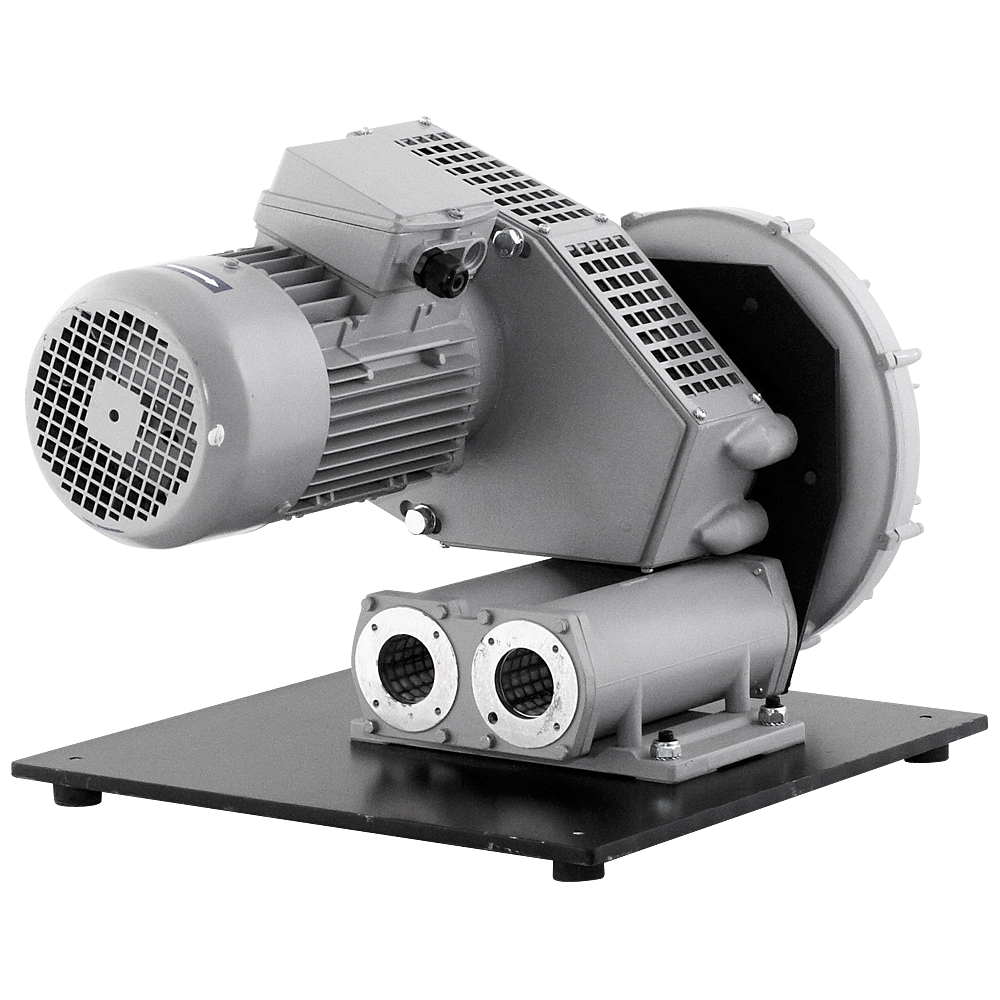

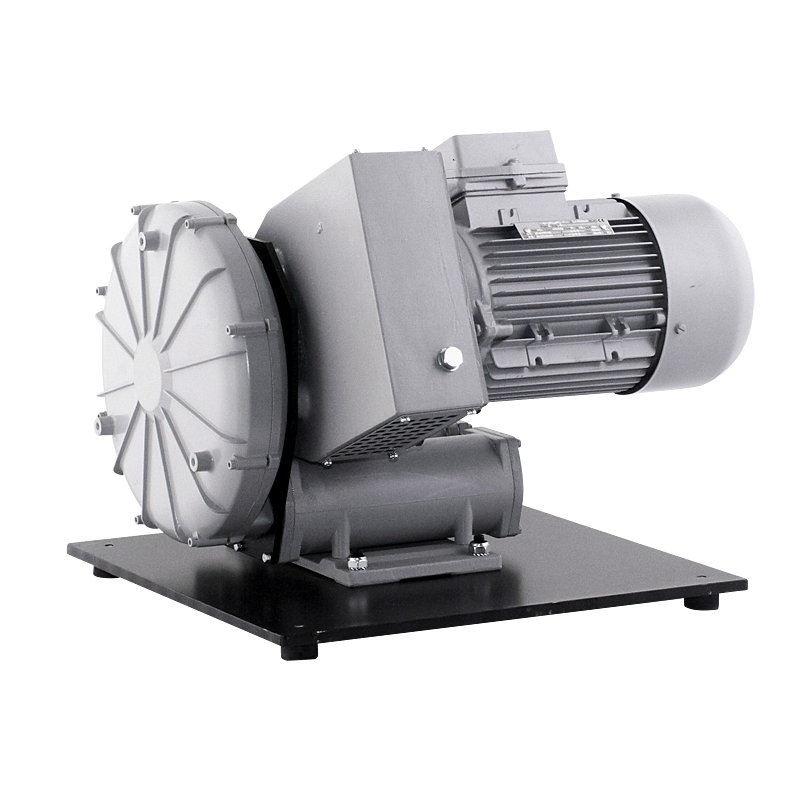

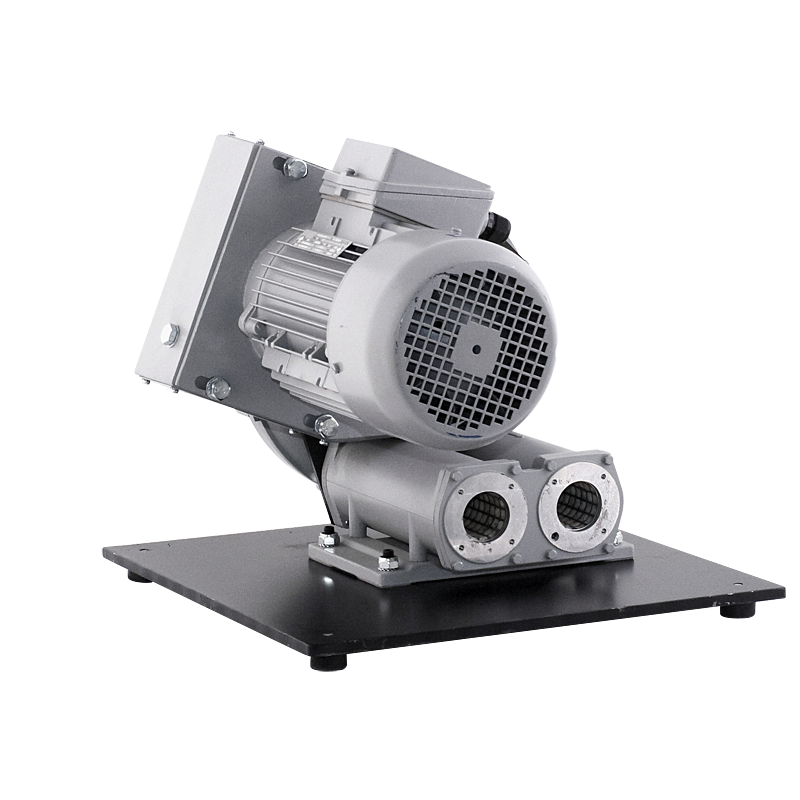

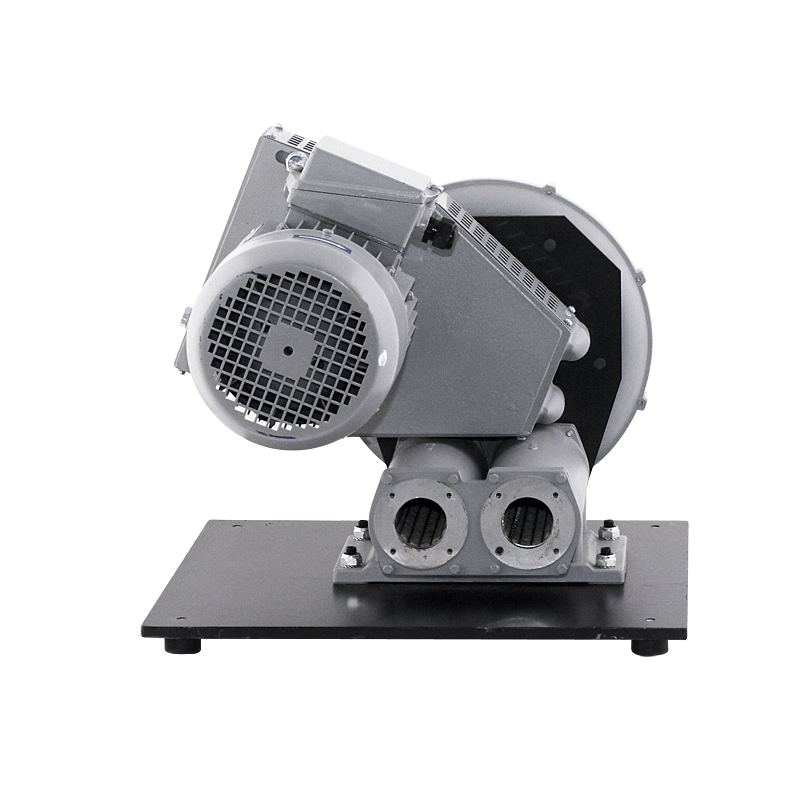

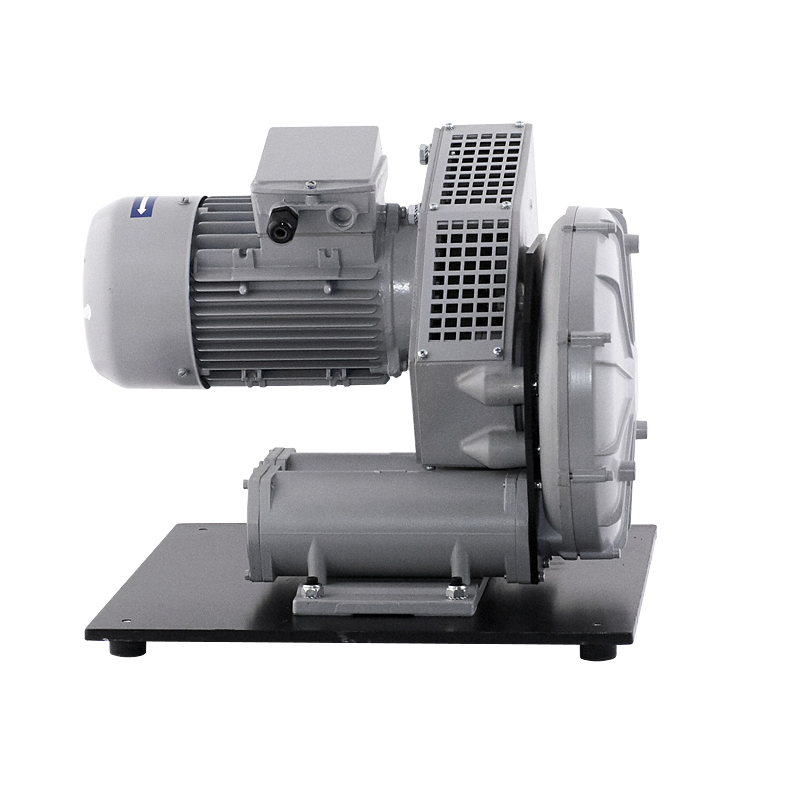

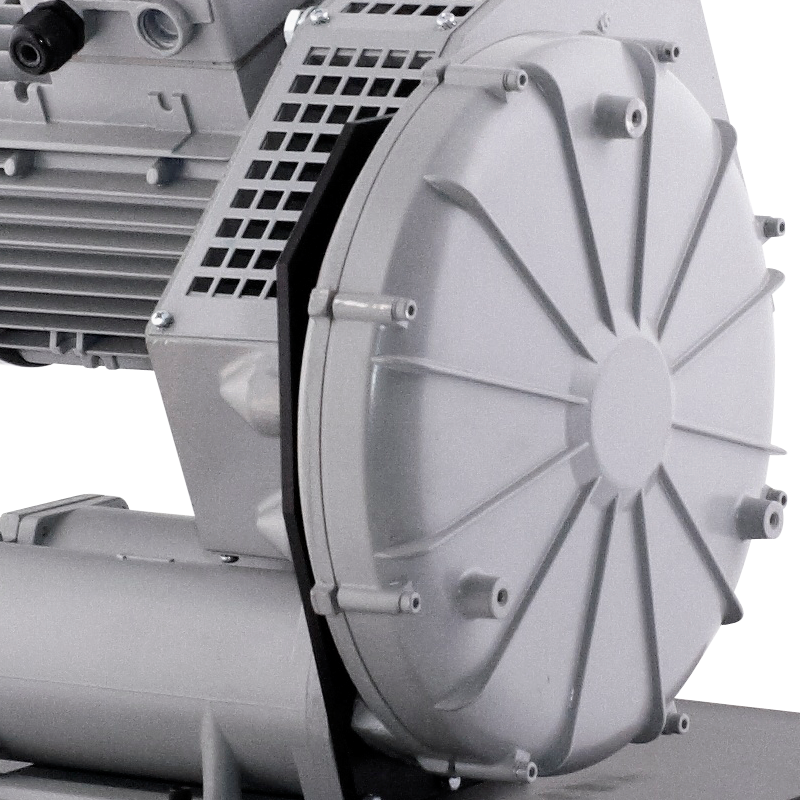

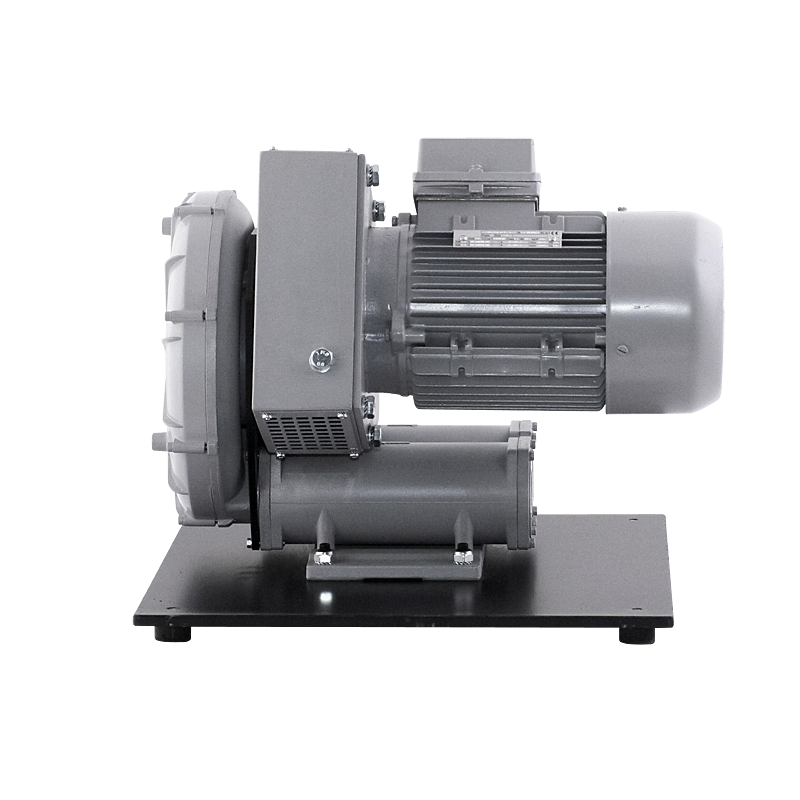

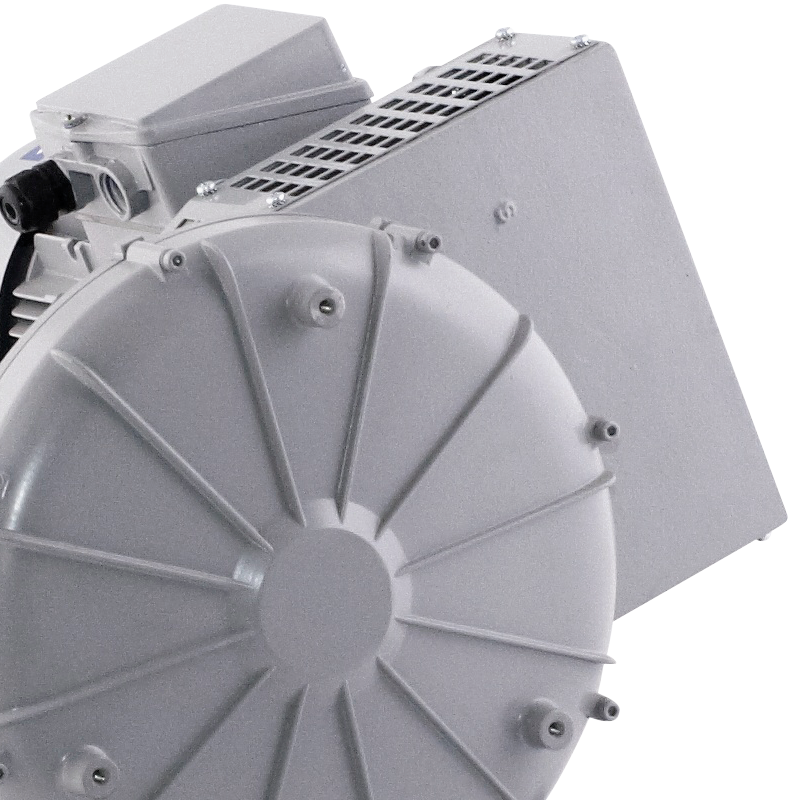

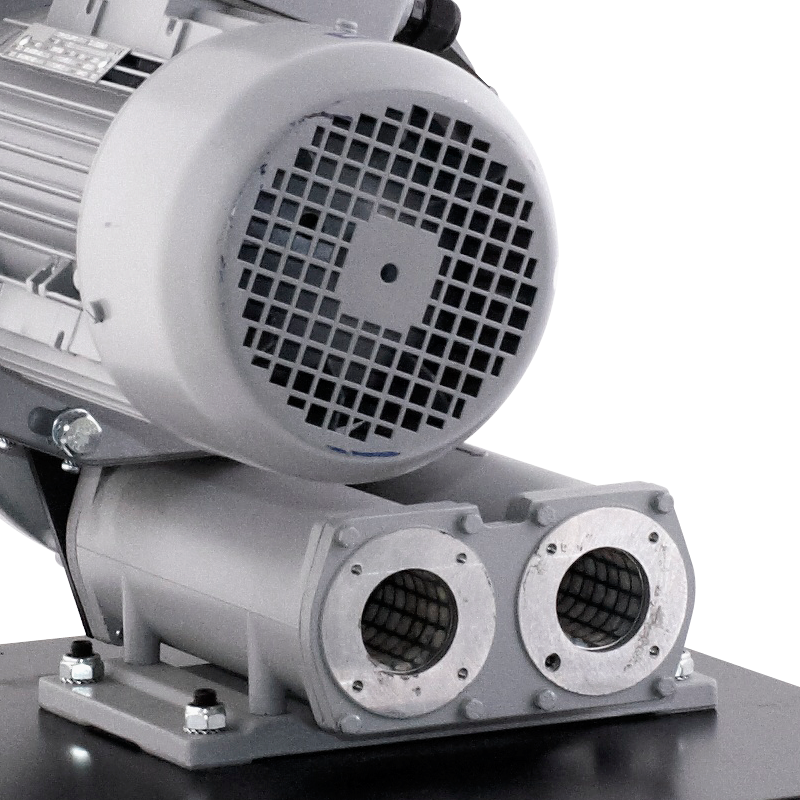

SC-VB
Seitenkanalverdichter
Geräte zur Druckluftförderung, grafische Maschinen, Rohrpost, Druckluftheber, mehrstufige Filtriergeräte mit einem sehr hohen Staubabscheidungsgrad, Industriestaubsauger...
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
als der Standardfarbe zu malen
Arbeitseigenschaften
Größe
| Typ | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| SC15 VB (vacuum) | 296 | 170 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 315 |
| SC15 VB (pressure) | 296 | 170 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 315 |
| SC25 VB (vacuum) | 360 | 200 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 345 |
| SC25 VB (pressure) | 360 | 200 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 345 |
| SC35 VB (vacuum) | 395 | 225 | 55 | 100 | 85 | 125 | 310 | 350 | 12 | 425 |
| SC35 VB (pressure) | 395 | 225 | 55 | 100 | 85 | 125 | 310 | 350 | 12 | 425 |
| SC45 VB (vacuum) | 480 | 275 | 75 | 130 | 110 | 145 | 365 | 420 | 12 | 480 |
| SC45 VB (pressure) | 480 | 275 | 75 | 130 | 110 | 145 | 365 | 420 | 12 | 480 |
| SC55 VB (vacuum) | 580 | 336 | 100 | 150 | 130 | 160 | 400 | 450 | 20 | 620 |
| SC55 VB (pressure) | 580 | 336 | 100 | 150 | 130 | 160 | 400 | 450 | 20 | 620 |
| Typ | K | L | M | N | P | R | S | T | W |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| SC15 VB (vacuum) | 215 | 120 | 150 | 66 | 60 | 75 | 12 | 11 | 5 |
| SC15 VB (pressure) | 215 | 120 | 150 | 66 | 60 | 75 | 12 | 11 | 5 |
| SC25 VB (vacuum) | 260 | 120 | 150 | 66 | 60 | 100 | 12 | 11 | 5 |
| SC25 VB (pressure) | 260 | 120 | 150 | 66 | 60 | 100 | 12 | 11 | 5 |
| SC35 VB (vacuum) | 300 | 160 | 200 | 72 | 80 | 100 | 12 | 13 | 6 |
| SC35 VB (pressure) | 300 | 160 | 200 | 72 | 80 | 100 | 12 | 13 | 6 |
| SC45 VB (vacuum) | 380 | 260 | 300 | 34 | 80 | 160 | 12 | 14 | 8 |
| SC45 VB (pressure) | 380 | 260 | 300 | 34 | 80 | 160 | 12 | 14 | 8 |
| SC55 VB (vacuum) | 490 | 370 | 430 | 58 | 95 | 160 | 12 | 20 | 8 |
| SC55 VB (pressure) | 490 | 370 | 430 | 58 | 95 | 160 | 12 | 20 | 8 |
