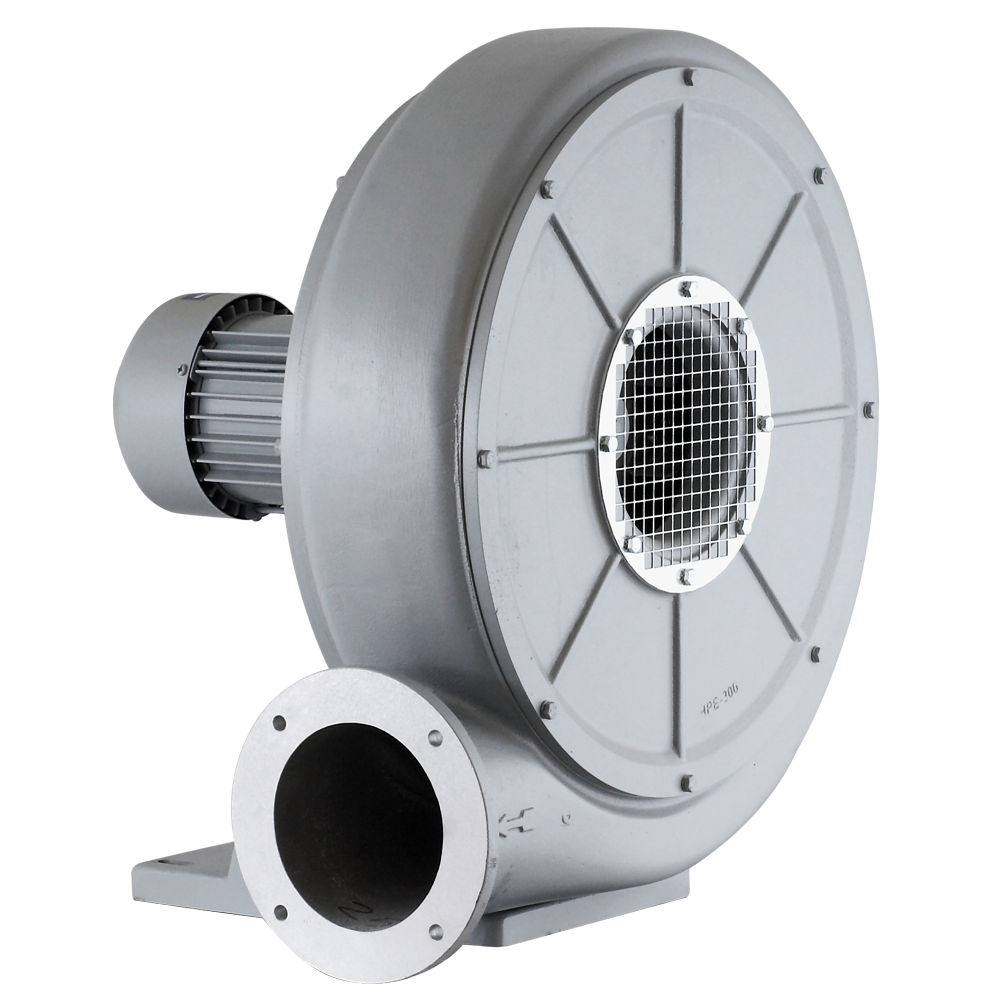

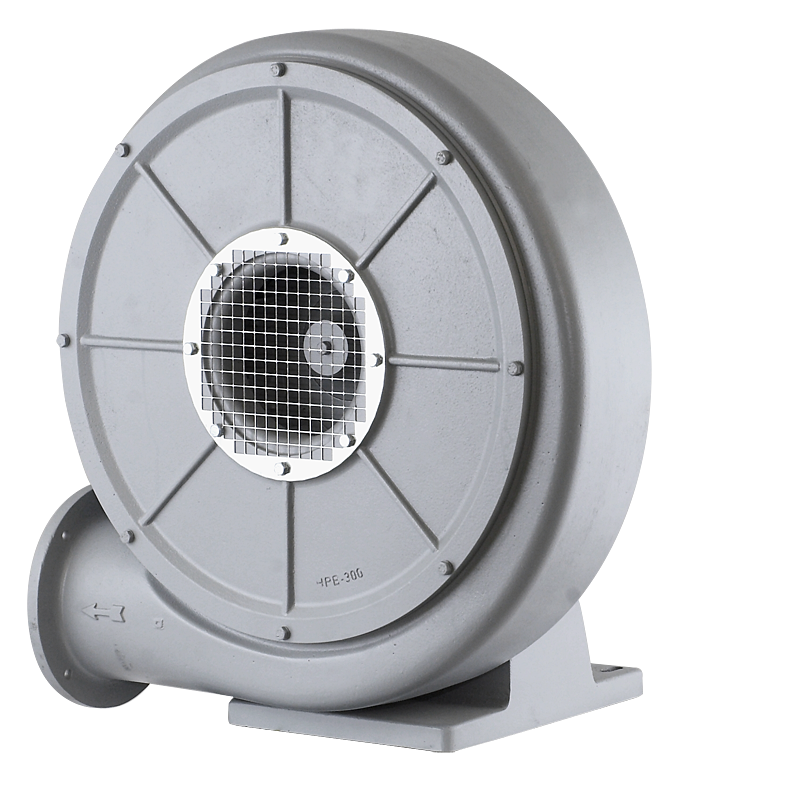

MBA - Radialventilator

MBA

Radialventilator

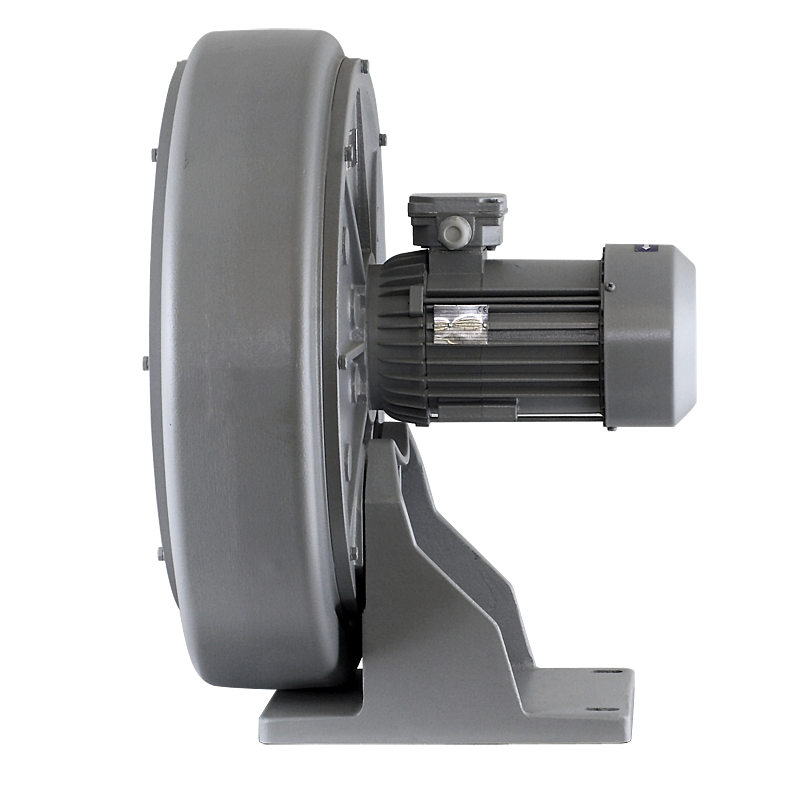

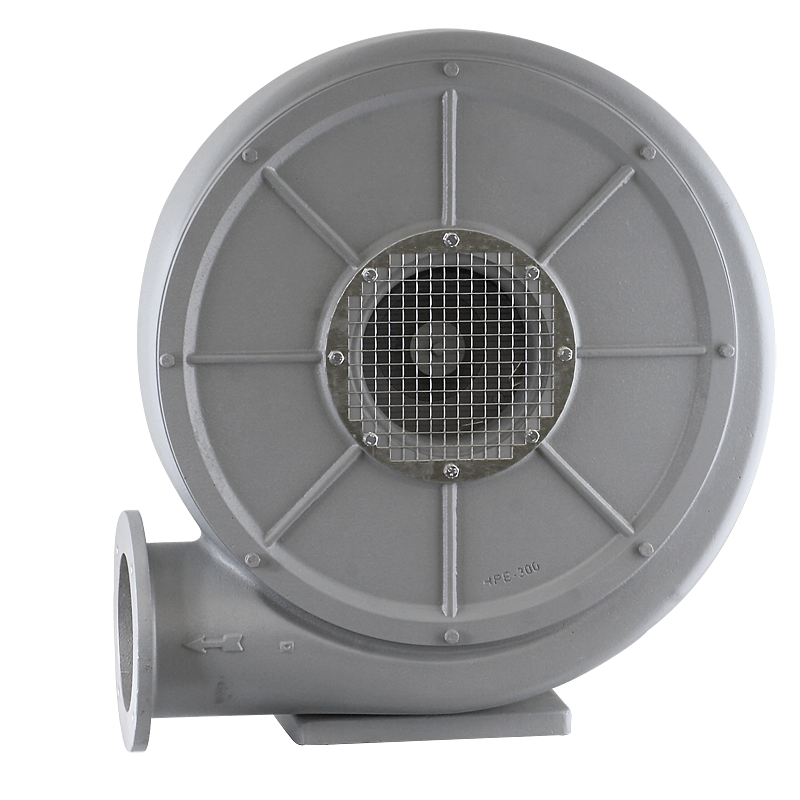

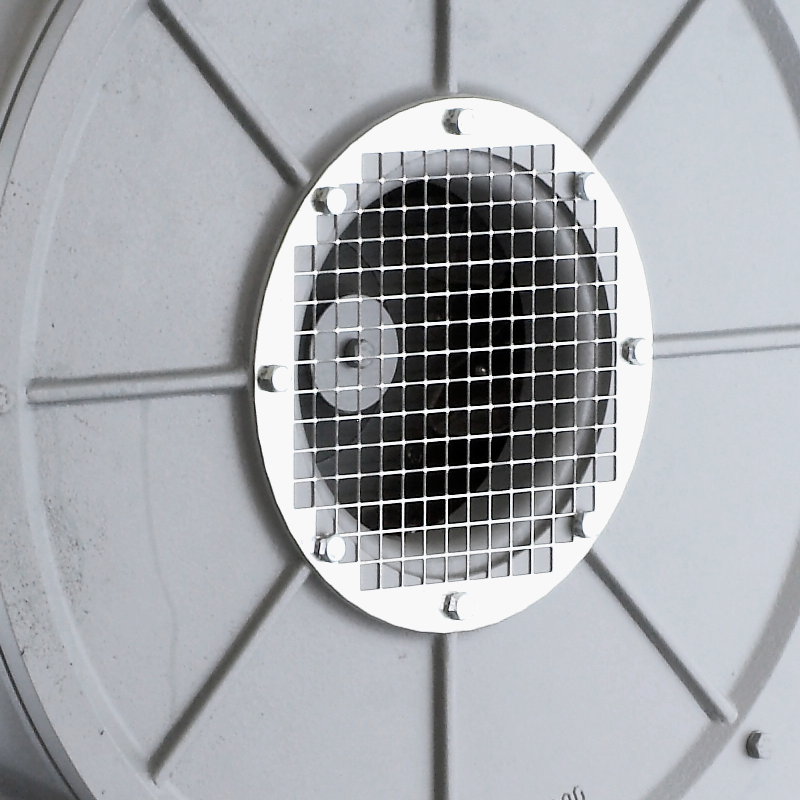

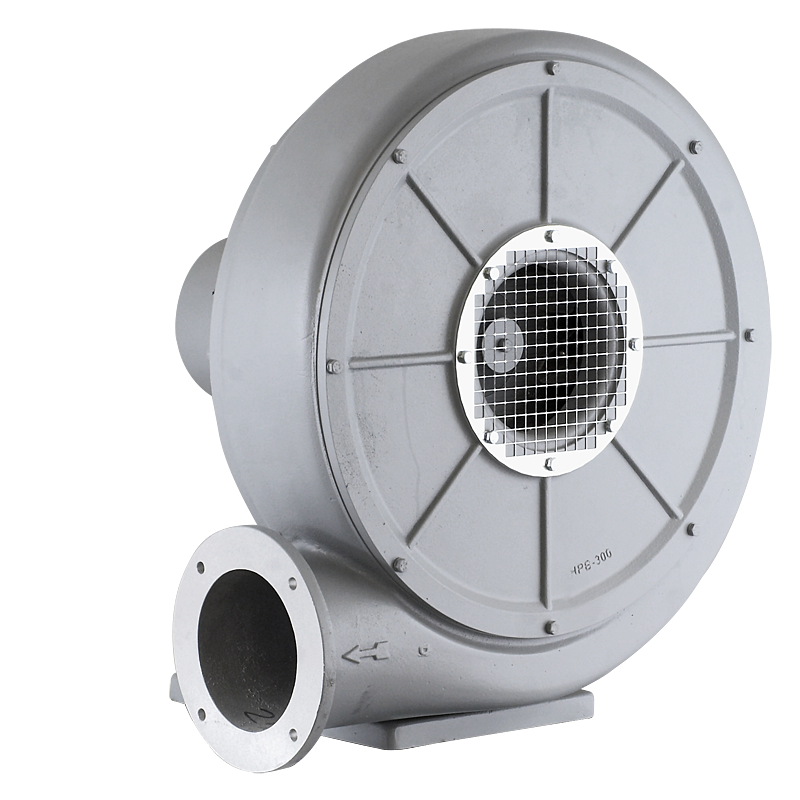

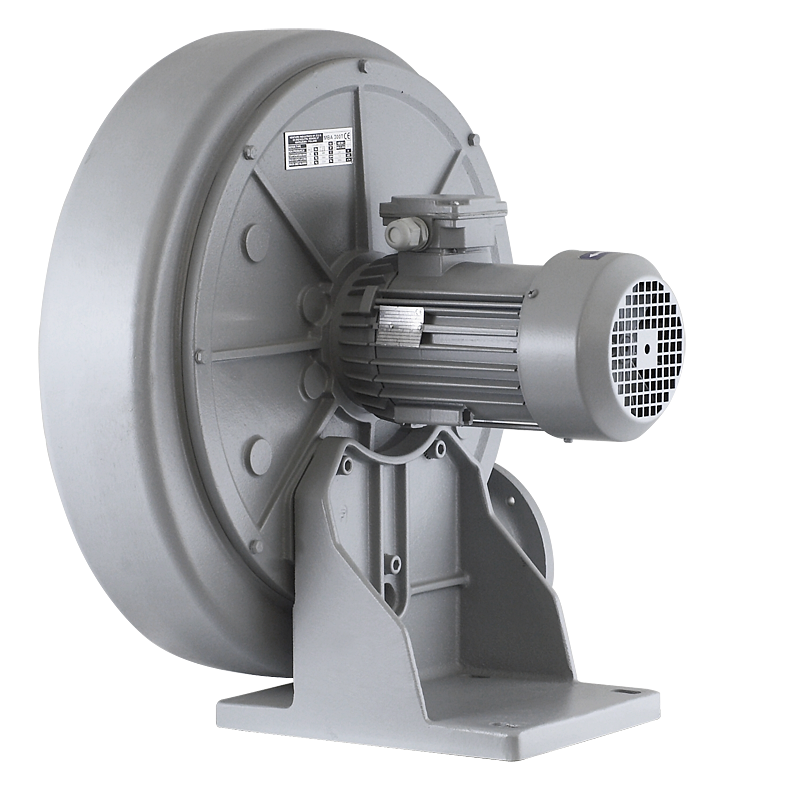

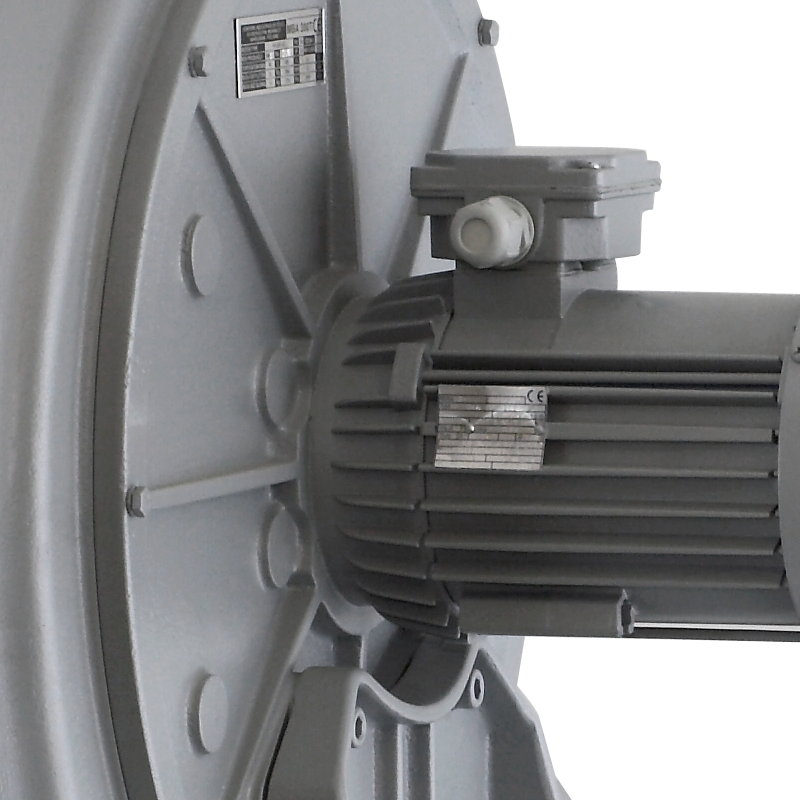

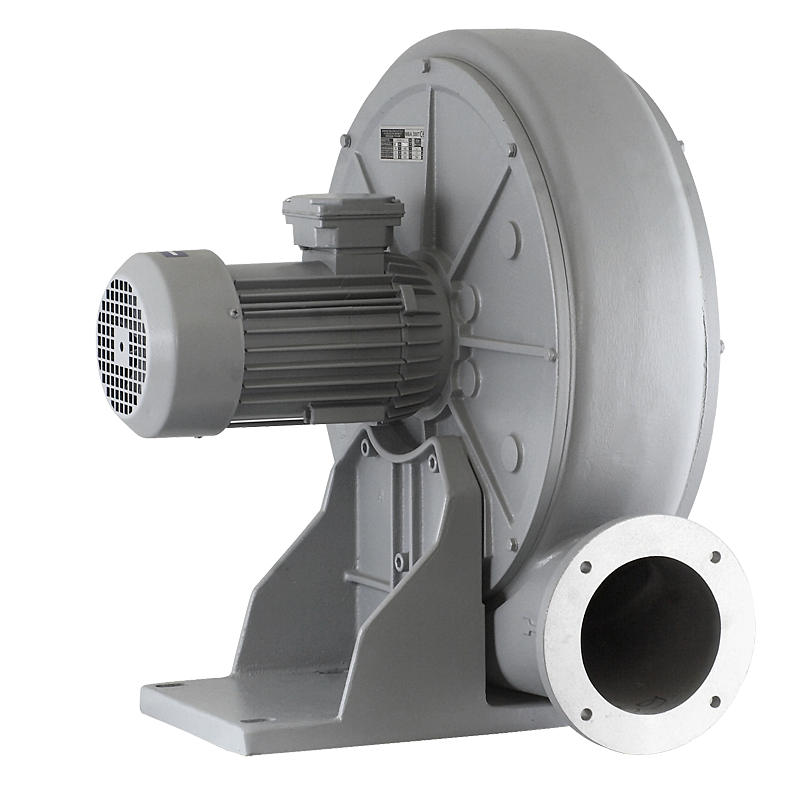

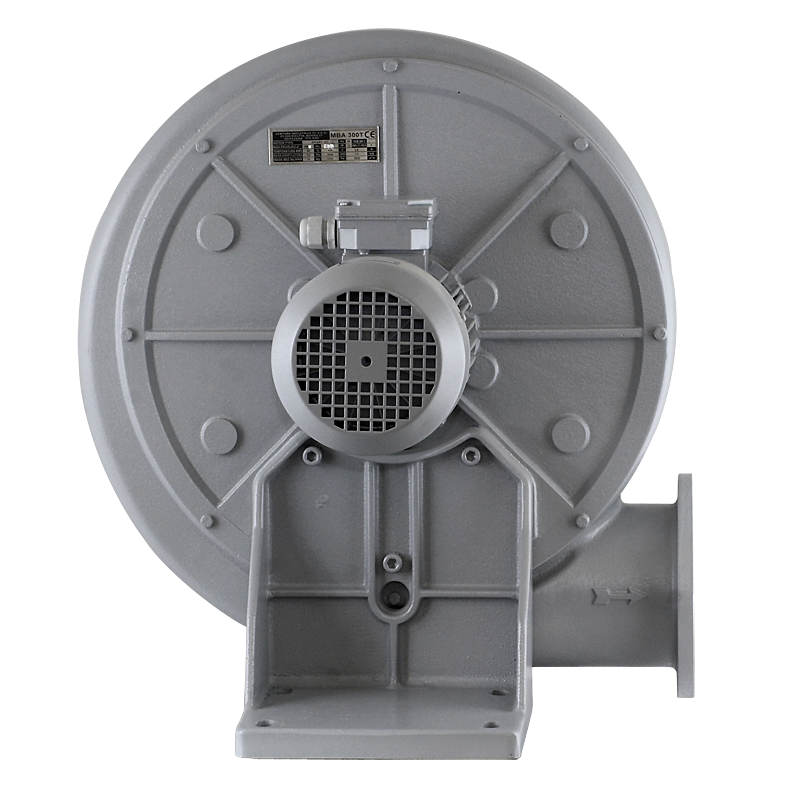

Die Mitteldruck-Radiallüfter mit Direktantrieb. Das Lüfterrad mit den nach hinten gerichteten Laufschaufeln, genietet aus Aluminiumblech, dynamisch nach IS01940 ausgewuchtet.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
Fragen Sie nach einem Produkt

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MBA 20T 327 333 233 160 174 59 62 4 19
Typ Z N1 N2 N3 N4 P1 P2 X1
  mm mm mm mm mm mm mm mm
MBA 20T 14 29.5 107 158 180 80 120 4
Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MBA 20T 10 165 139 112 M8 115 95 65
Typ A B C E F S T X N1
  mm mm mm mm mm mm mm mm mm
MBA 600T 850 920 682 395 500 150 120 4 30
MBA 600T 850 920 682 395 500 150 120 4 30
Typ N2 N3 N4 P1 P2 X1 X2 ØO
  mm mm mm mm mm mm mm mm
MBA 600T 290 320 476 390 430 8 4 14
MBA 600T 290 320 476 390 430 8 4 14
Typ ØD1 ØD2 ØD3 ØO1 ØO2 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MBA 600T 280 260 212 8 13 270 240 180
MBA 600T 280 260 212 8 13 270 240 180
Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MBA 30T 357 370 305 180 208 93 54 4 20
MBA 40S 405 444 337 200 245 85 60 4 20
MBA 40T 405 444 337 200 245 85 60 4 20
MBA 75S 451 515 364 210 290 91 58 4 17
MBA 75T 451 515 364 210 290 91 58 4 17
MBA 110S 451 515 364 210 290 91 59 4 17
MBA 110T 451 515 364 210 290 91 59 4 17
Typ Z N1 N2 N3 N4 P1 P2 X1
  mm mm mm mm mm mm mm mm
MBA 30T 12 20 126 170 190 80 120 4
MBA 40S 12 20 127 170 190 80 120 4
MBA 40T 12 20 127 170 190 80 120 4
MBA 75S 13 46.5 156 215 240 140 200 4
MBA 75T 13 46.5 156 215 240 140 200 4
MBA 110S 13 46.5 156 215 240 140 200 4
MBA 110T 13 46.5 156 215 240 140 200 4
Typ ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm
MBA 30T 11 165 139 126 8 160 135 100
MBA 40S 9.5 200 165 150 8 165 139 100
MBA 40T 9.5 200 165 150 8 165 139 100
MBA 75S 9.5 165 139 126 8 165 139 100
MBA 75T 9.5 165 139 126 8 165 139 100
MBA 110S 9.5 200 182 162 8 165 139 100
MBA 110T 9.5 200 182 162 8 165 139 100
Typ A B C E F S T X Y
  mm mm mm mm mm mm mm mm mm
MBA 220T 570 650 455 270 368 135 87 4 13
MBA 300S 523 577 420 248 320 98 72 4 13
MBA 300T 523 577 420 248 320 98 72 4 13
MBA 350T 523 577 420 248 320 98 72 4 13
MBA 400T 630 705 532 295 400 125 88 8 13
Typ Z N1 N2 N3 N4 N5 N6 P1 P2
  mm mm mm mm mm mm mm mm mm
MBA 220T 13 17.5 167.5 273.5 297 349.5 380 180 230
MBA 300S 13 17.5 167.5 273.5 297 349.5 380 180 230
MBA 300T 13 17.5 167.5 273.5 297 349.5 380 180 230
MBA 350T 13 17.5 167.5 273.5 297 349.5 380 180 230
MBA 400T 13 17.5 167.5 273.5 301.5 349.5 380 180 230
Typ X1 ØO ØD1 ØD2 ØD3 ØO1 Ød1 Ød2 Ød3
  mm mm mm mm mm mm mm mm mm
MBA 220T 4 9.5 200 182 162 9.5 230 200 160
MBA 300S 8 9.5 200 182 140 9.5 184 165 125
MBA 300T 8 9.5 200 182 140 9.5 184 165 125
MBA 350T 8 9.5 200 182 140 9.5 184 165 125
MBA 400T 8 11.5 234 200 162 11.5 234 200 160

Zusätzliche Ausstattung
