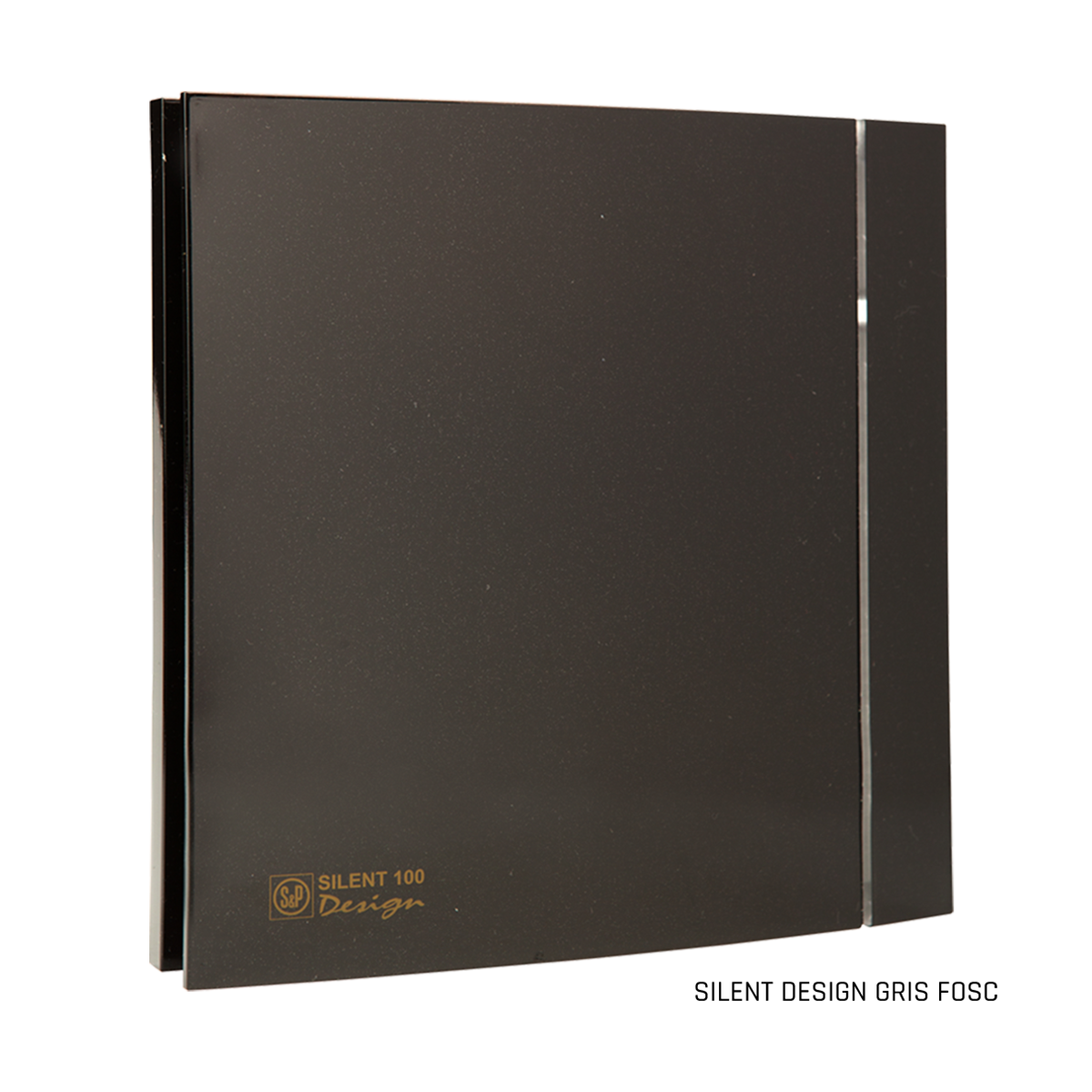

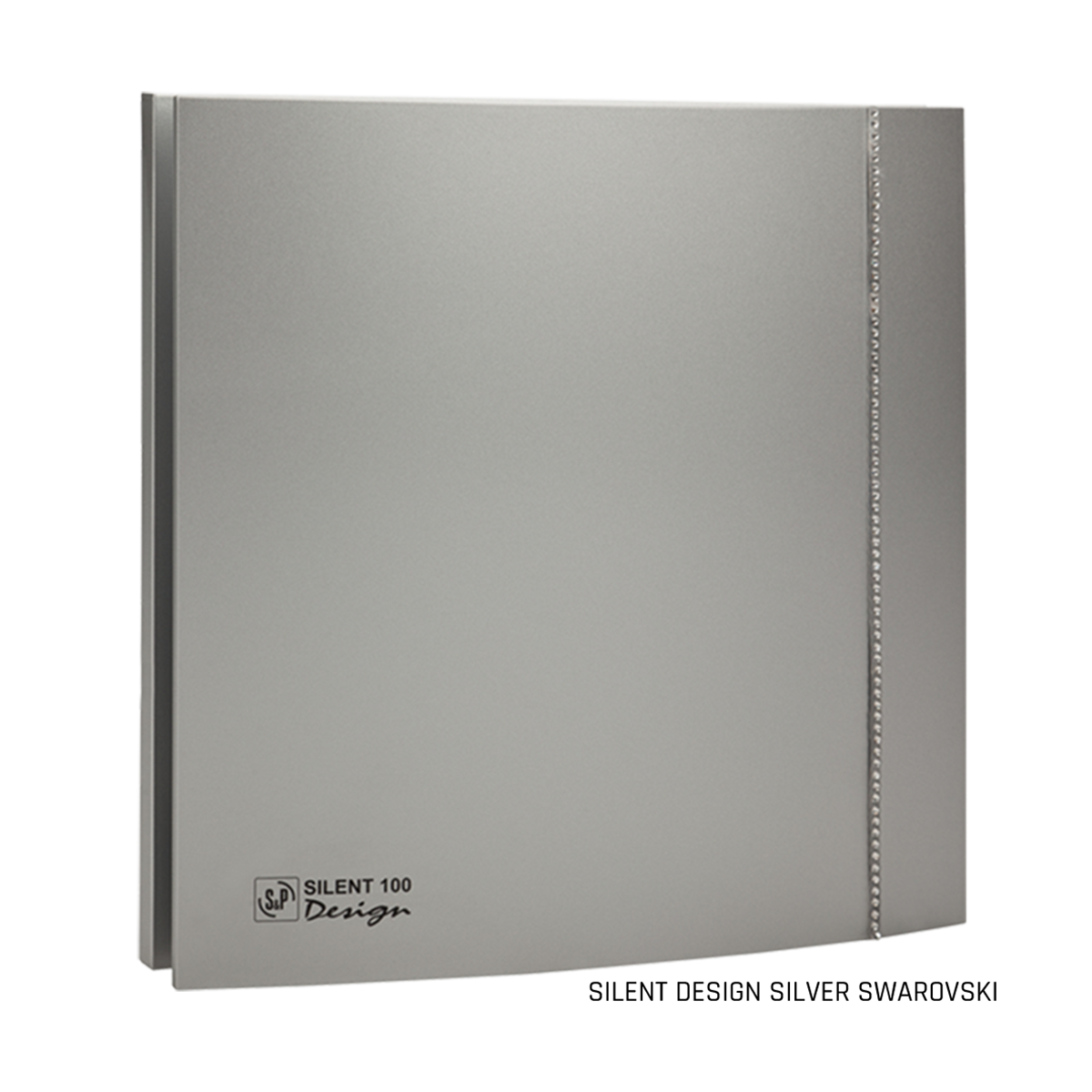

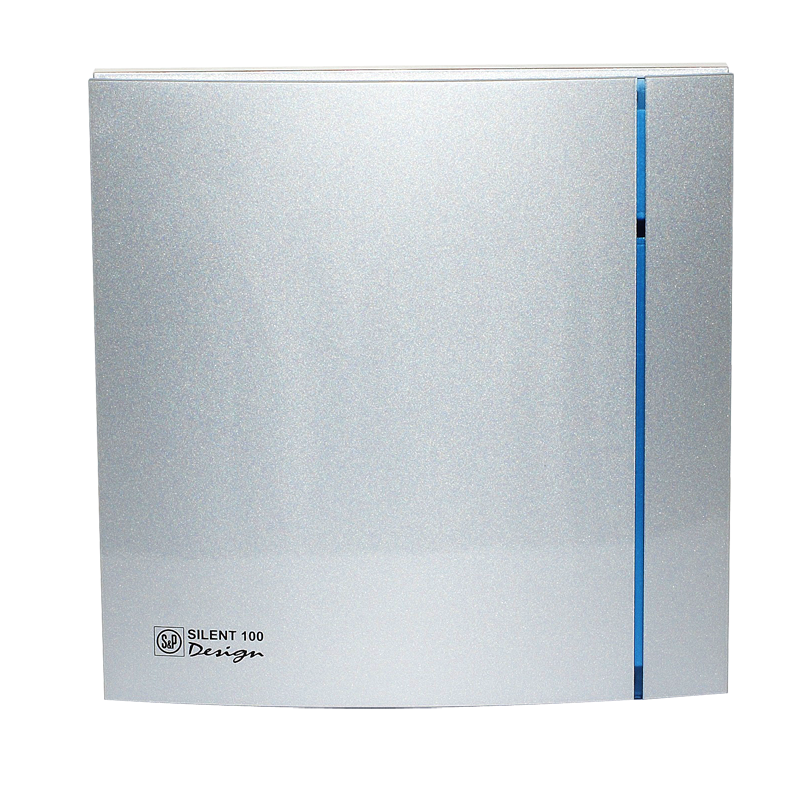

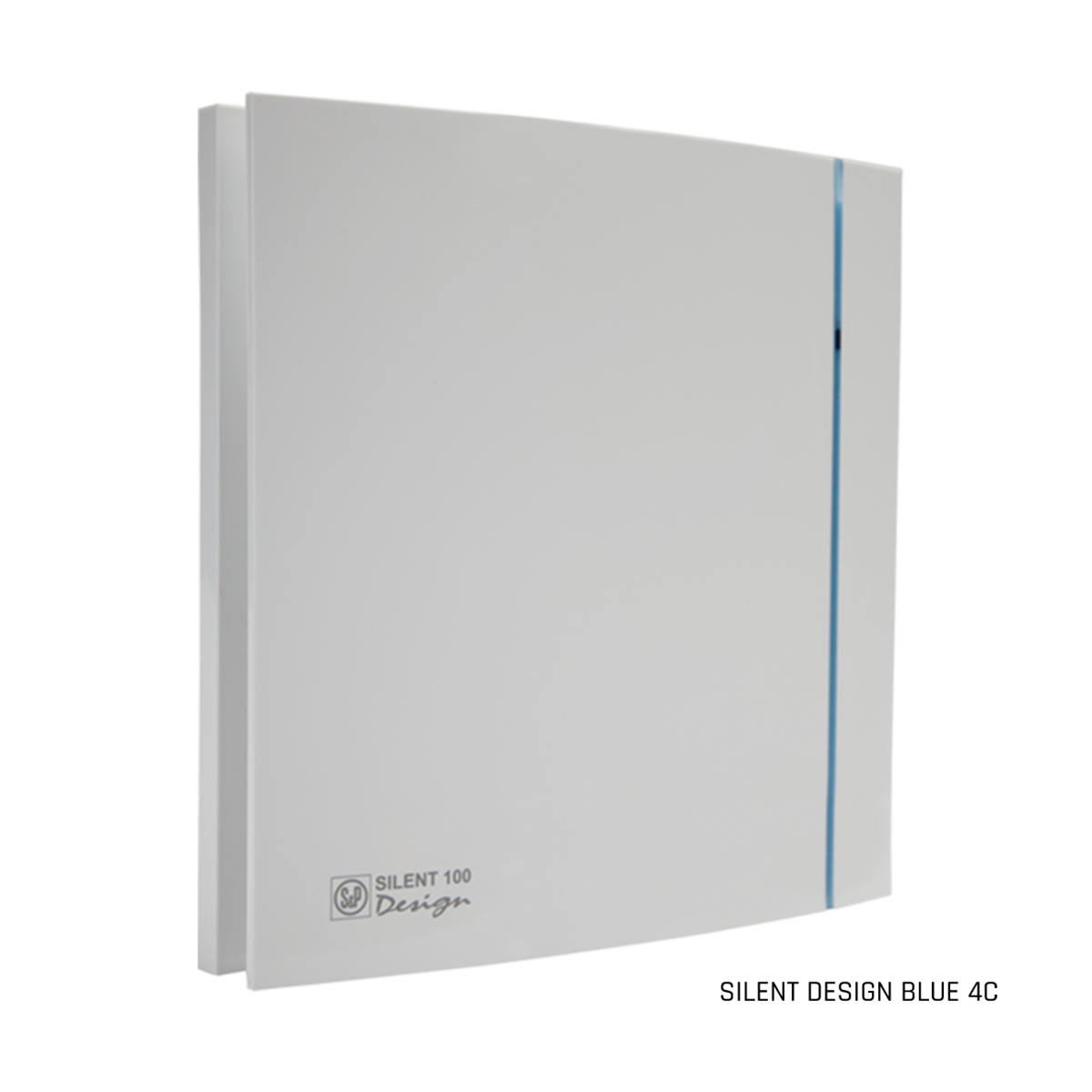

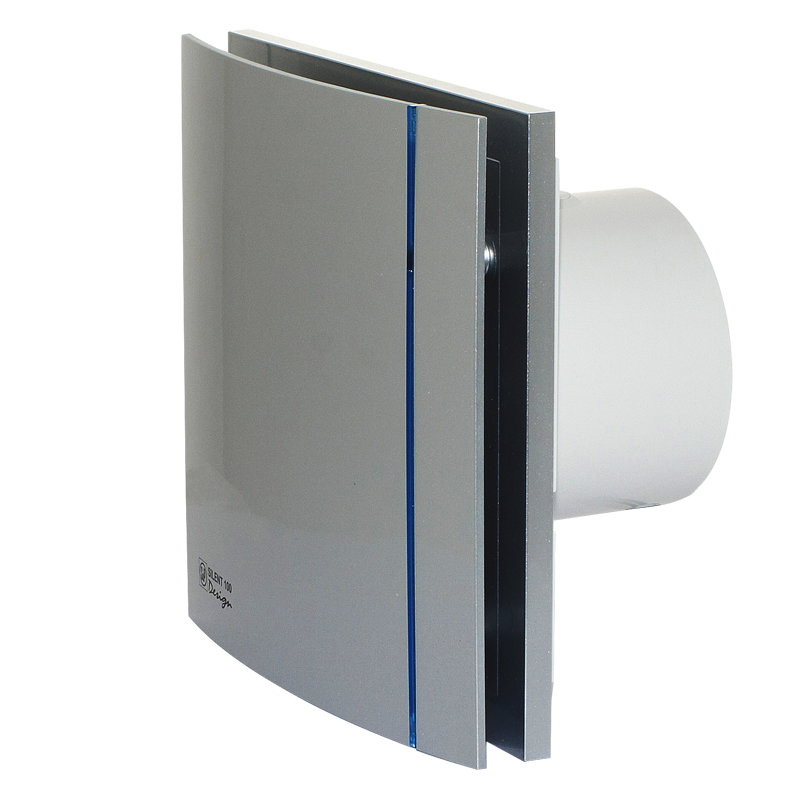

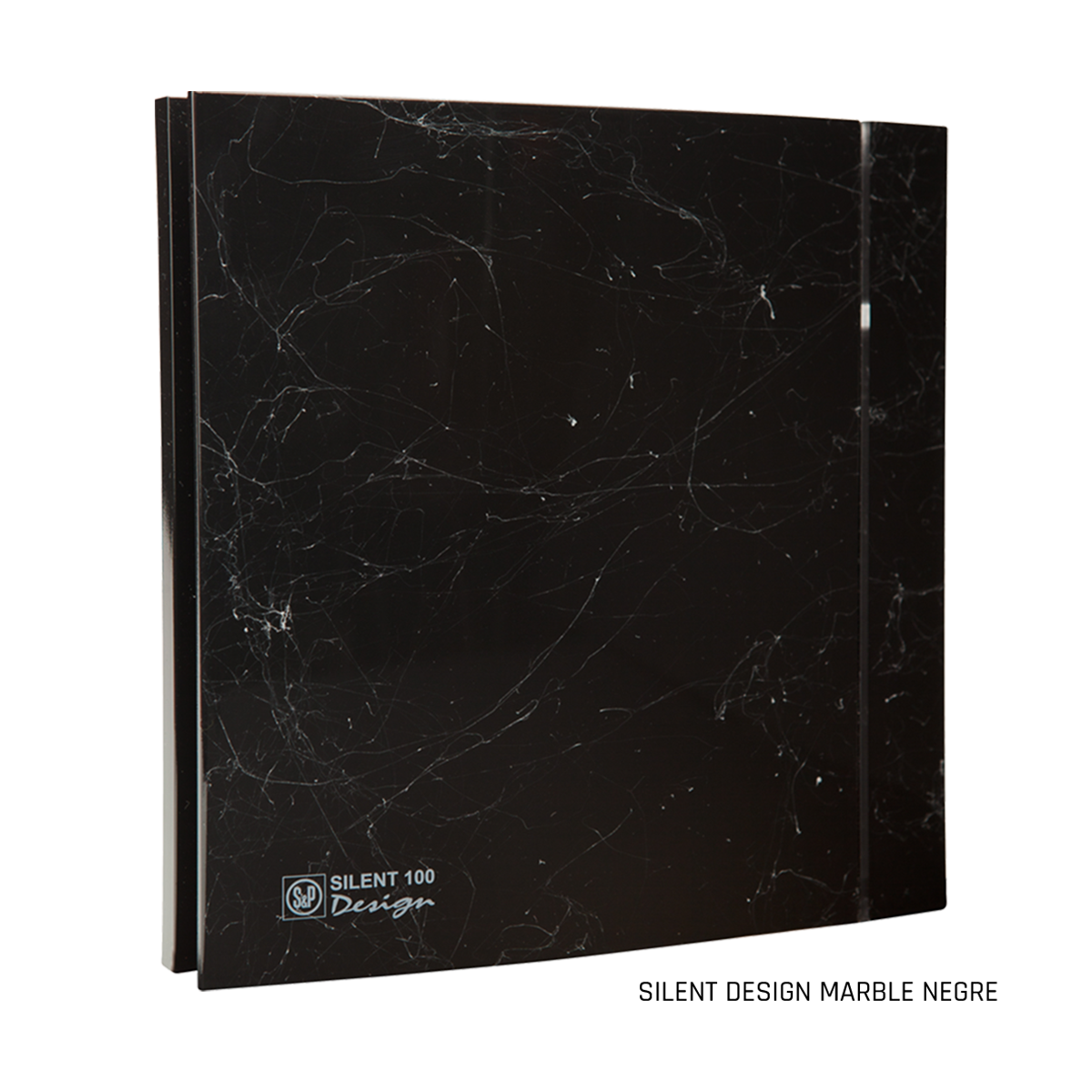

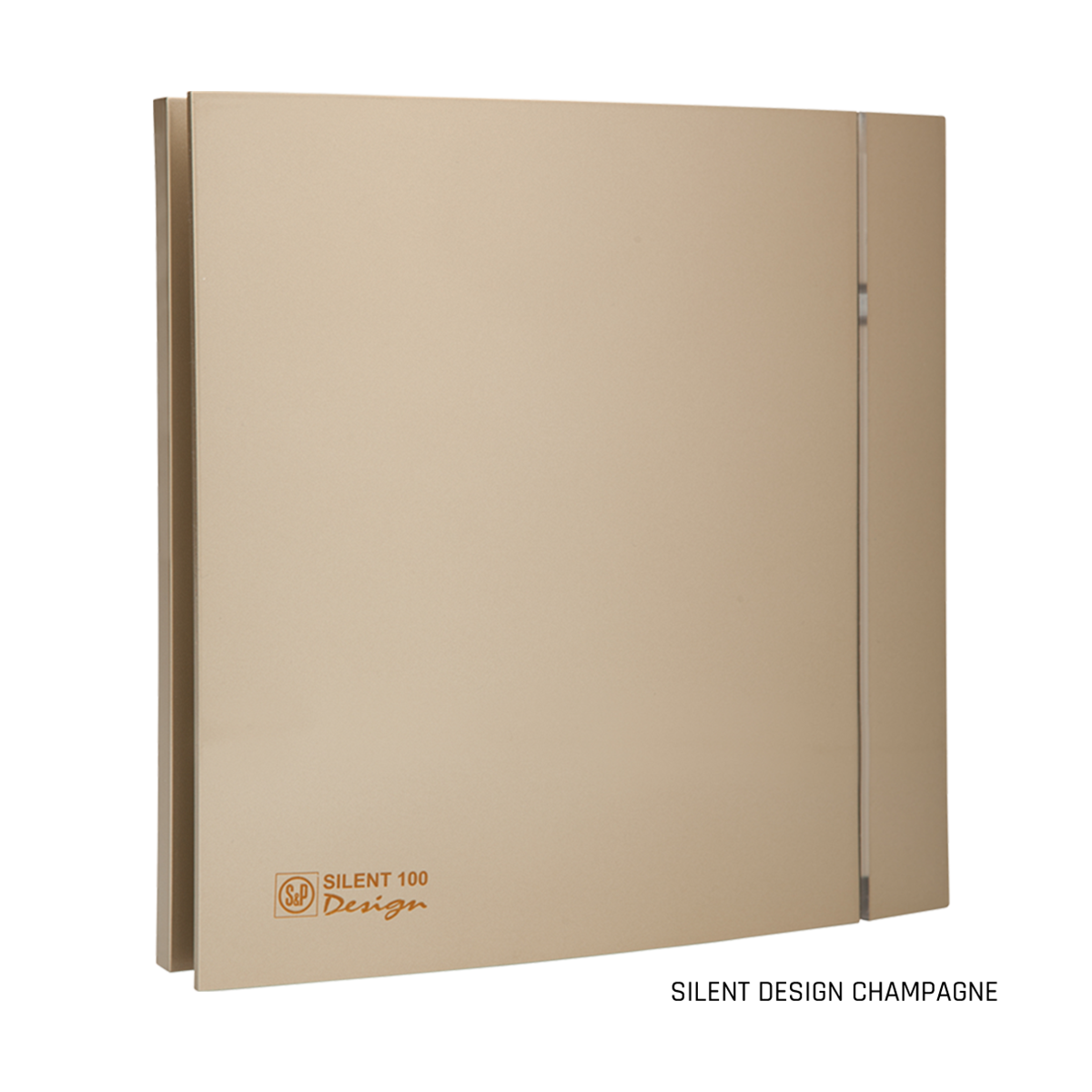

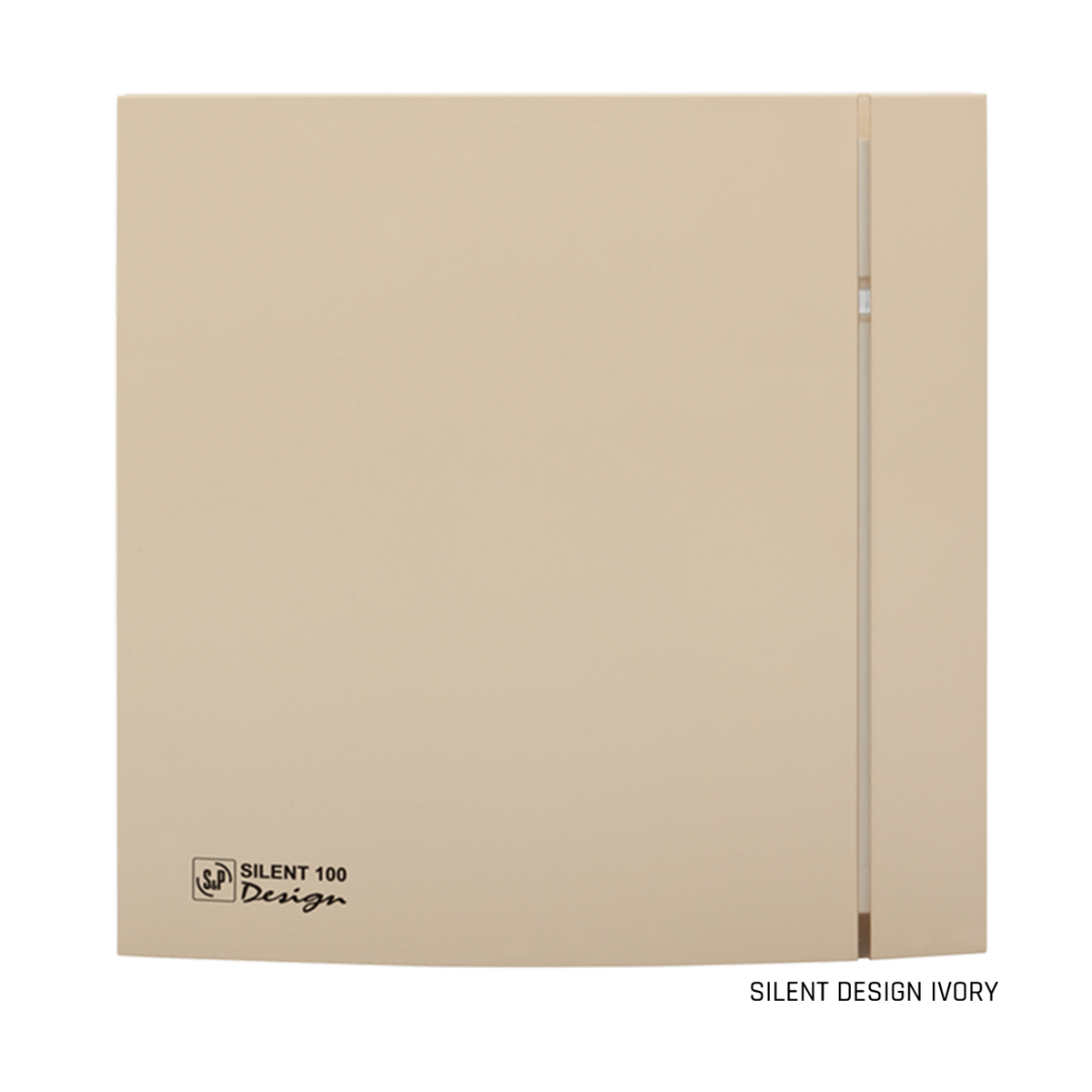

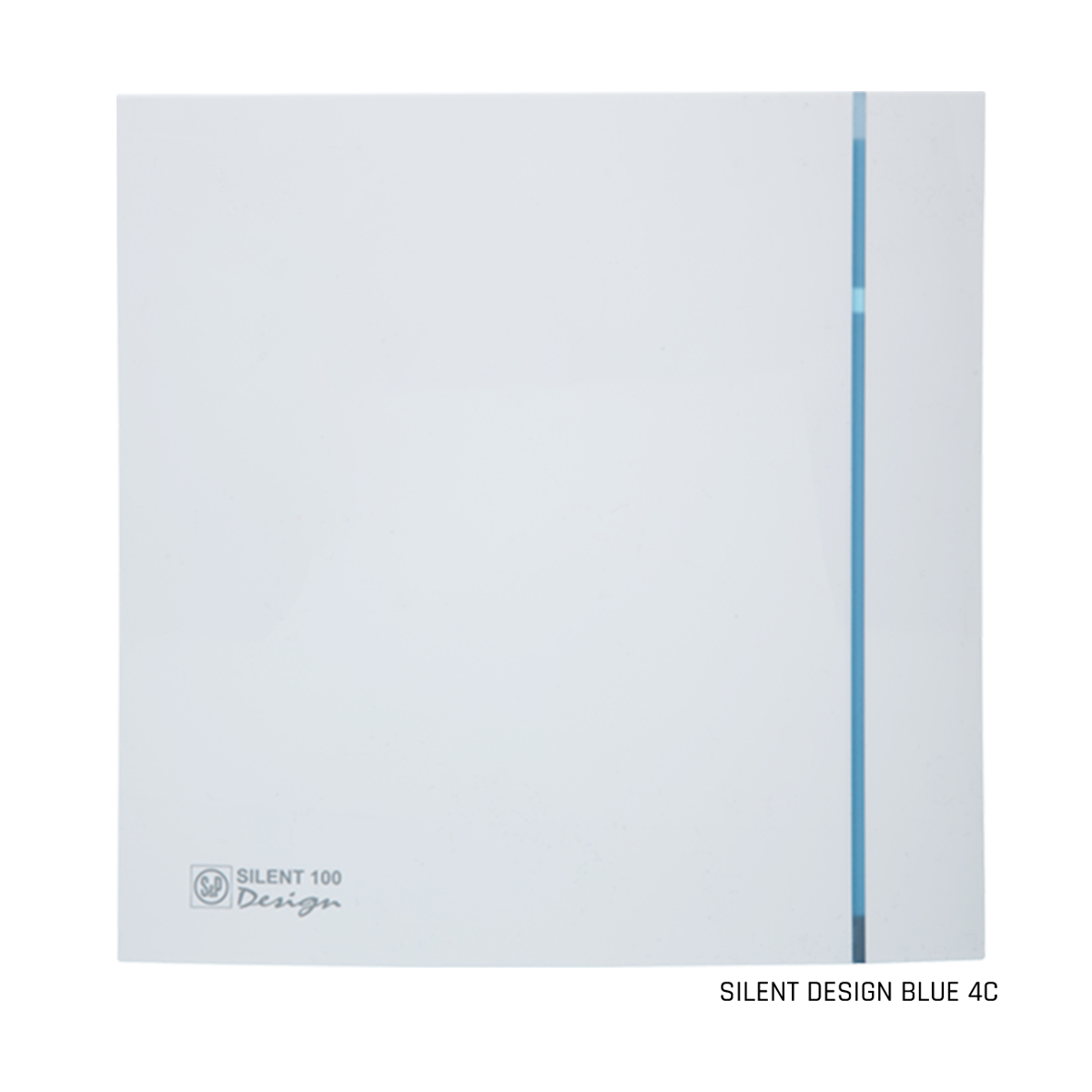

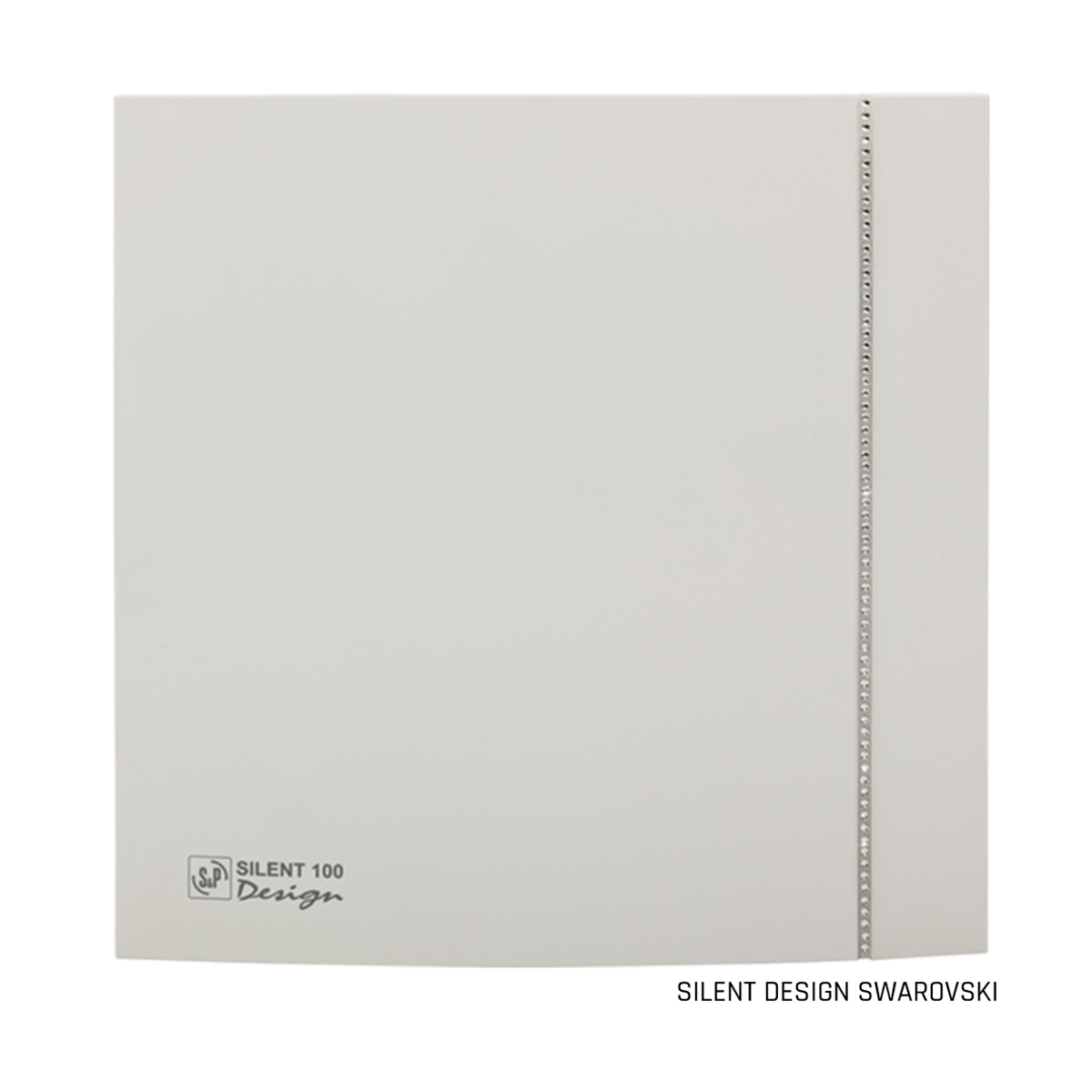

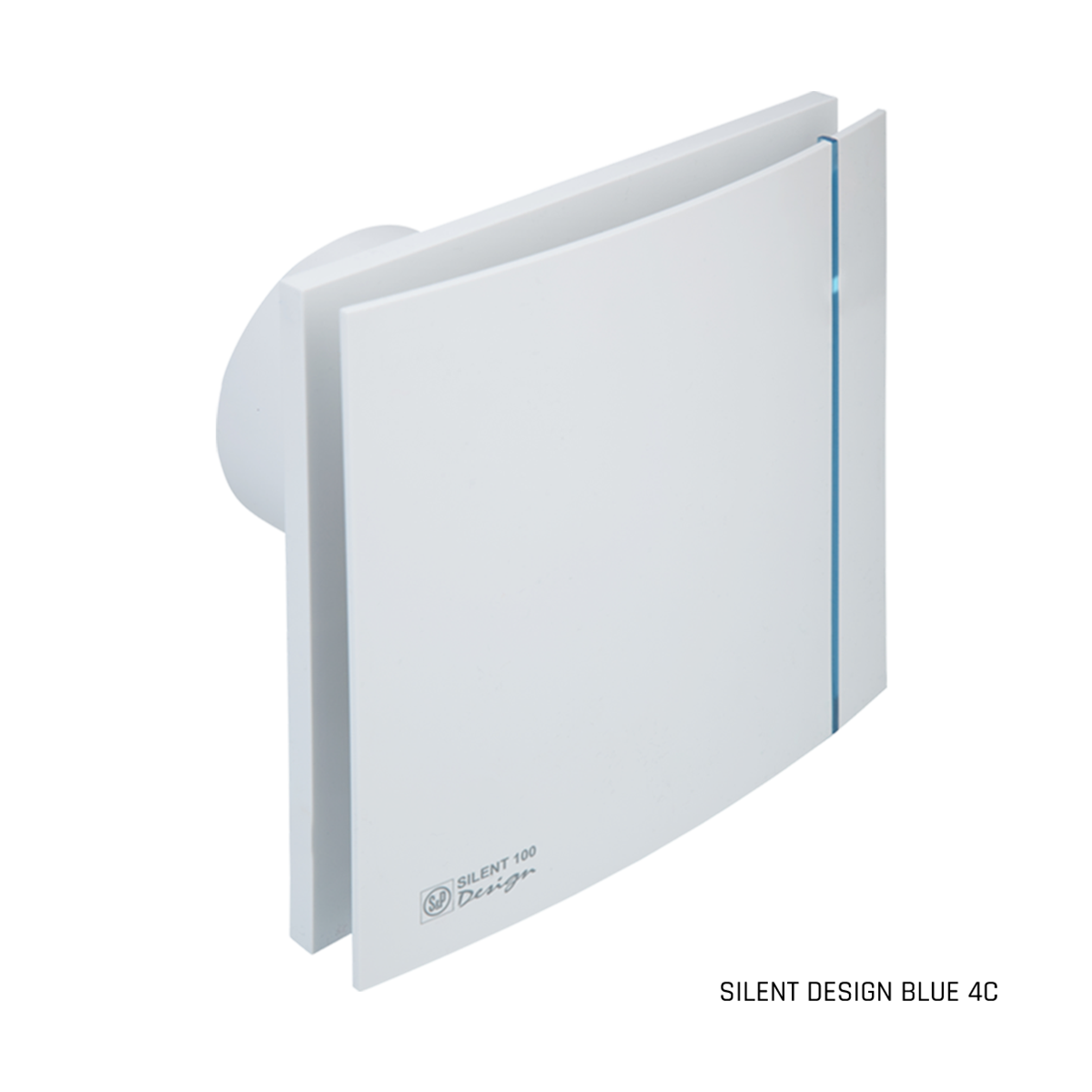

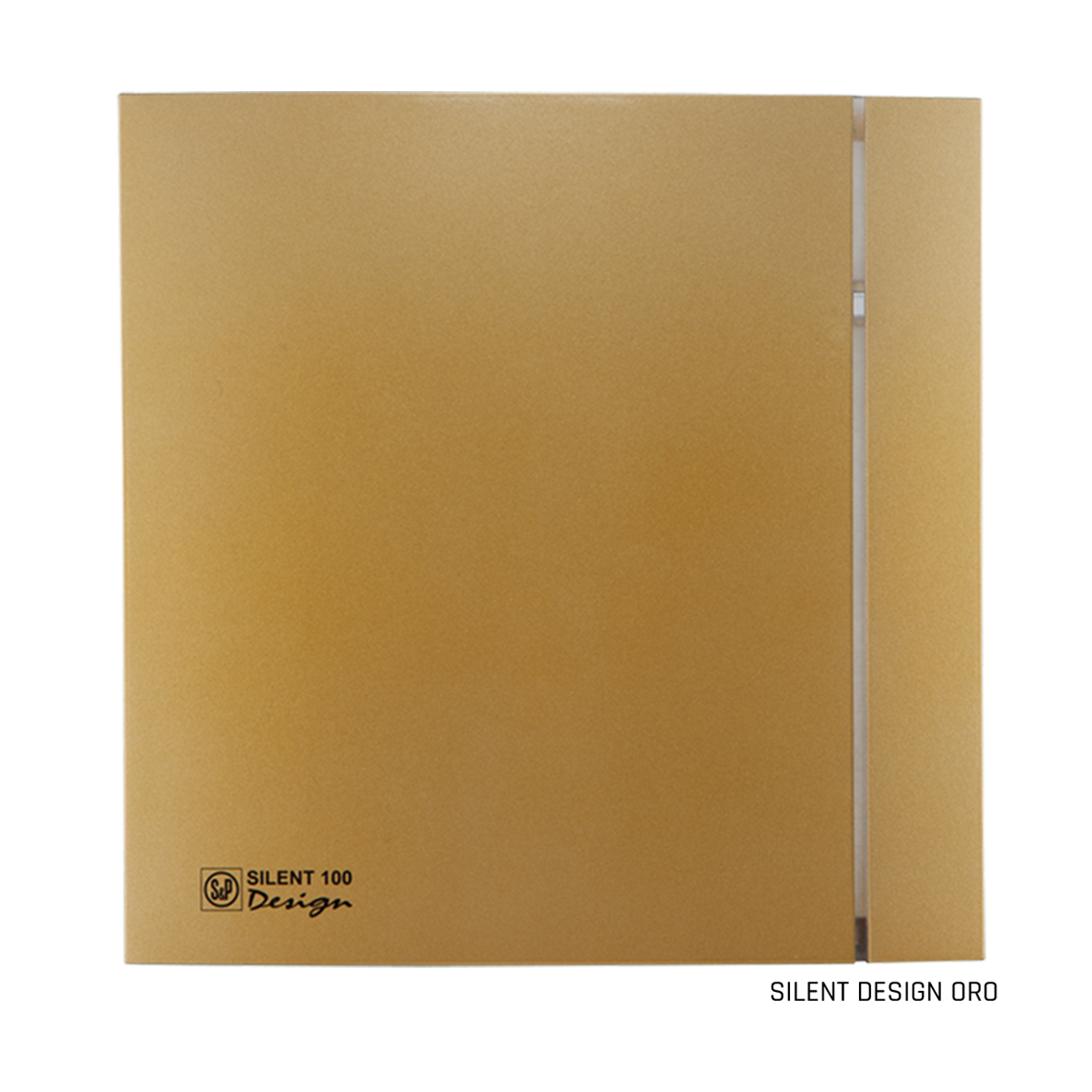

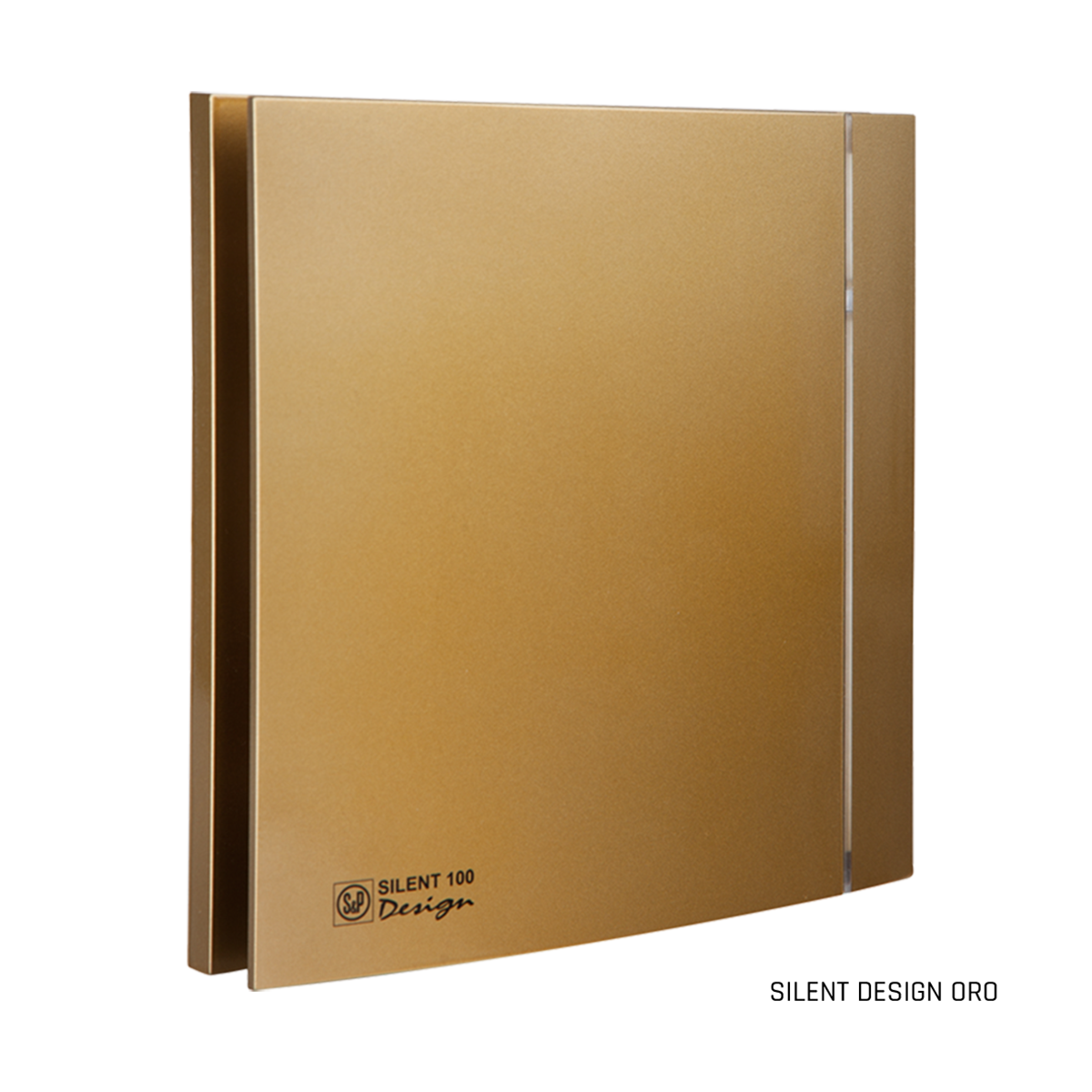

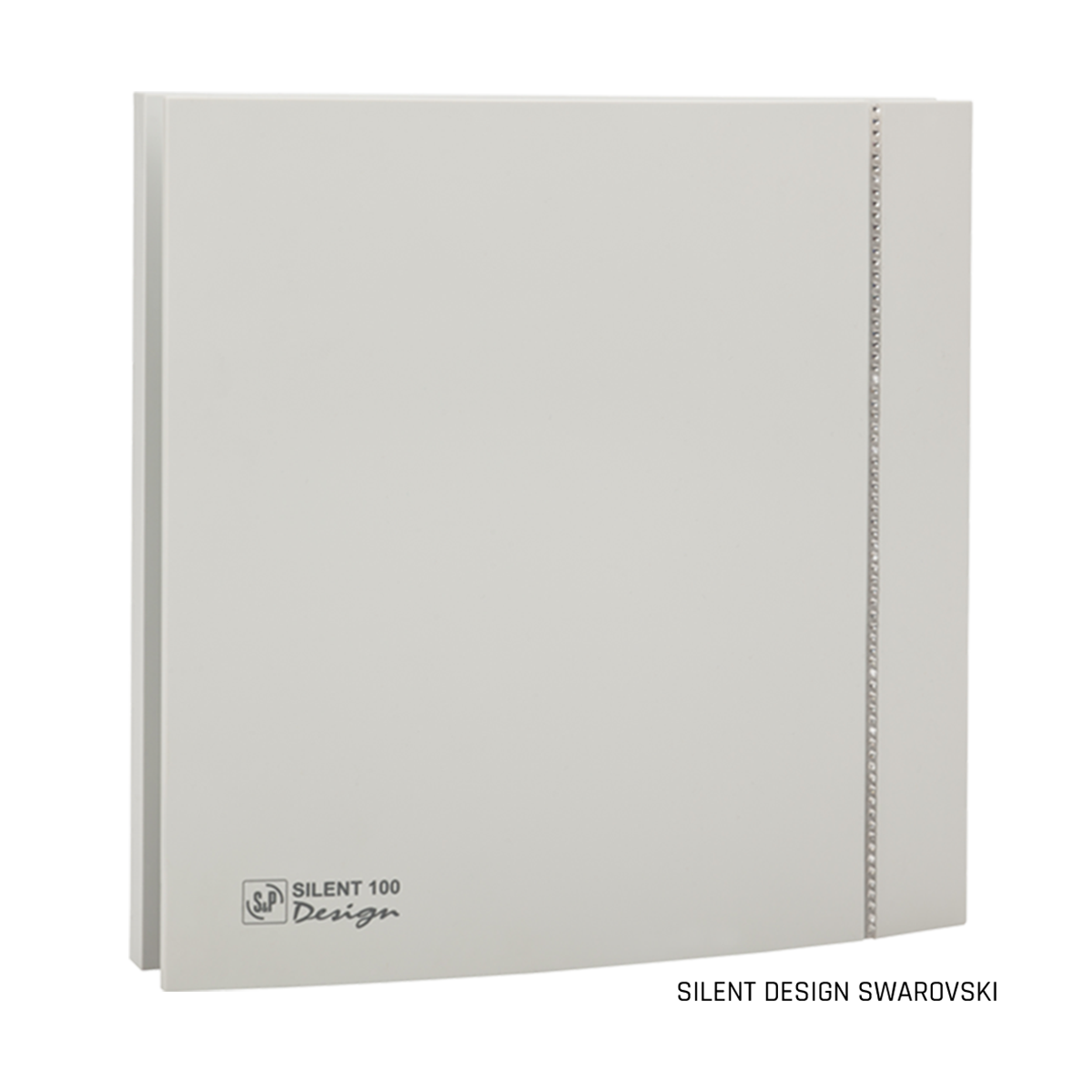

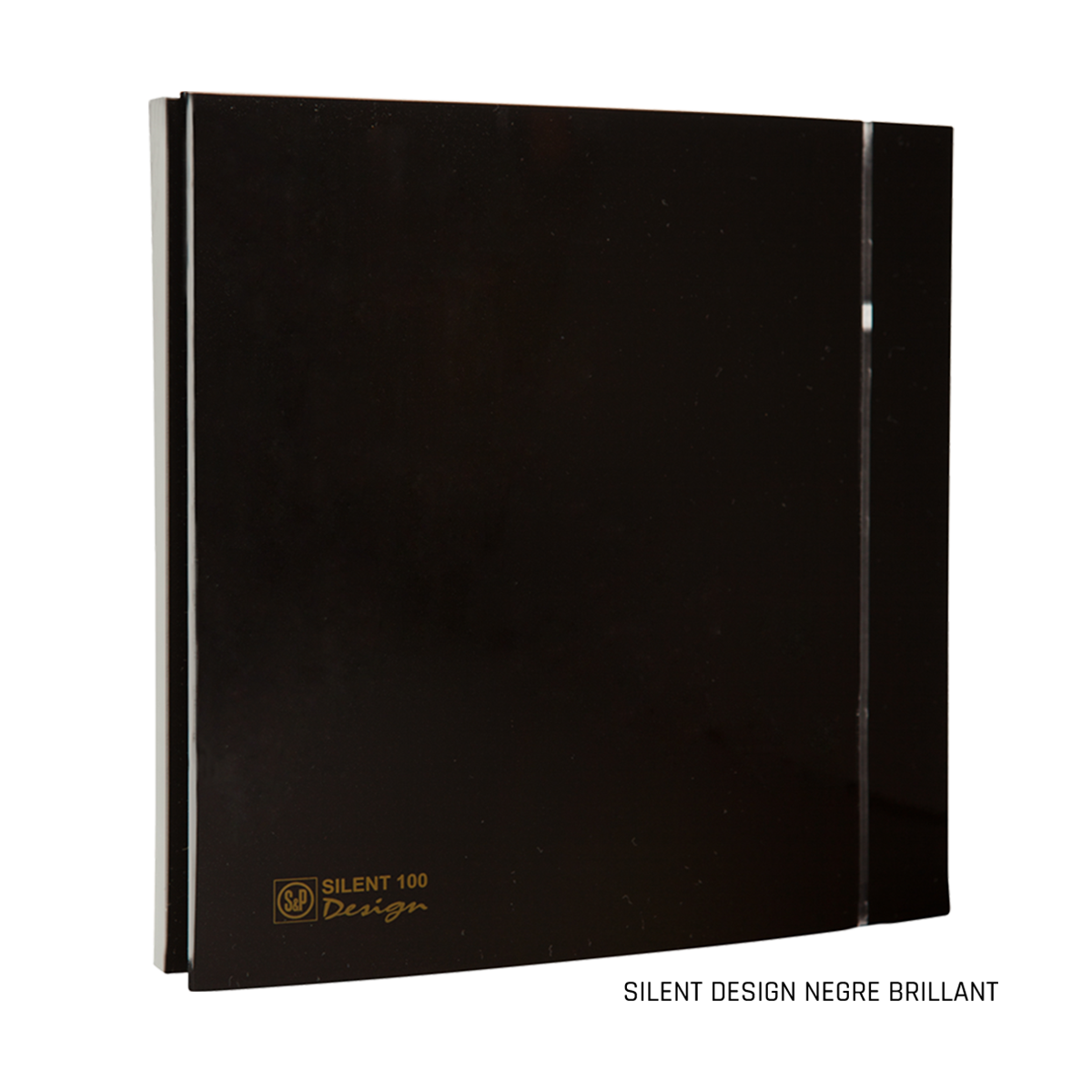

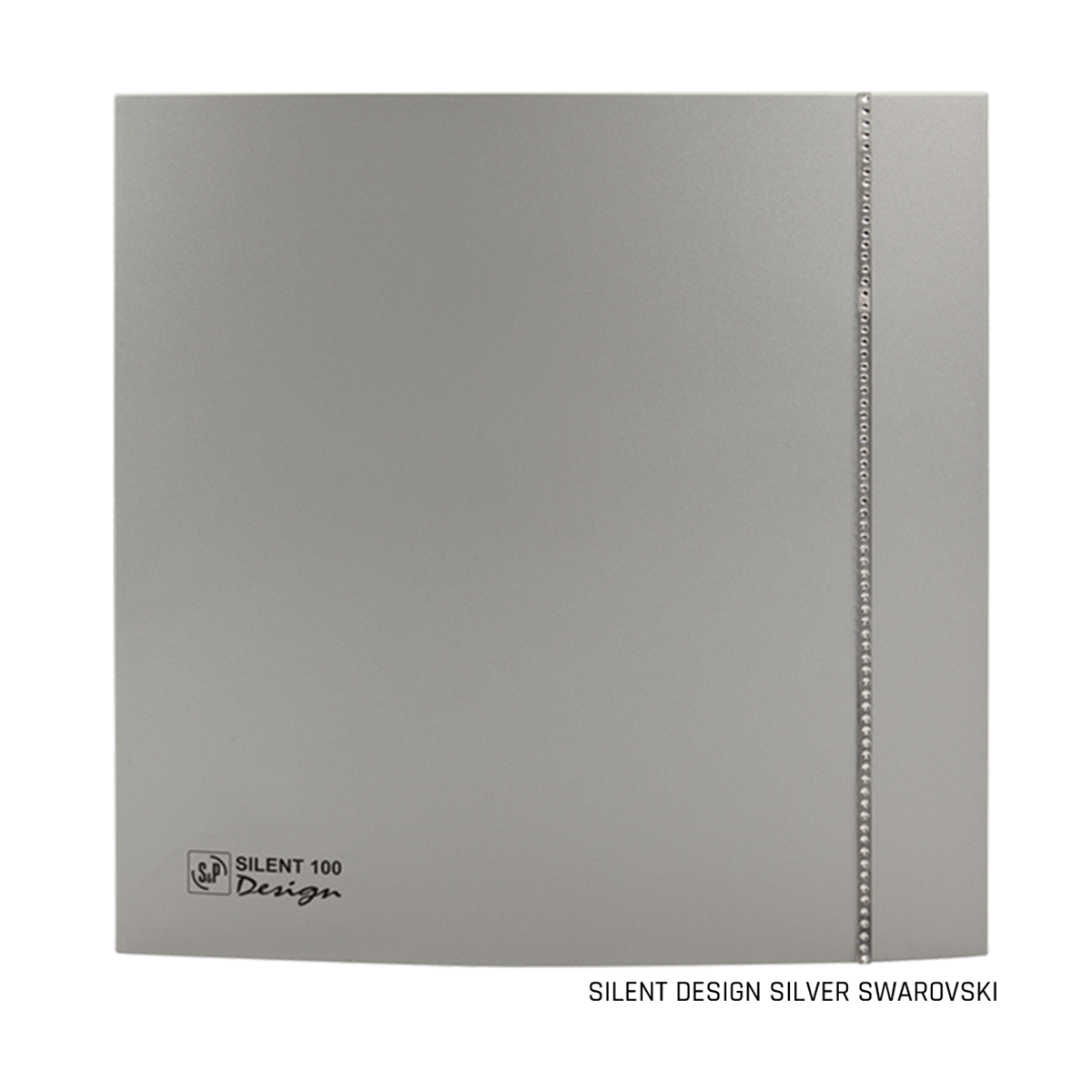

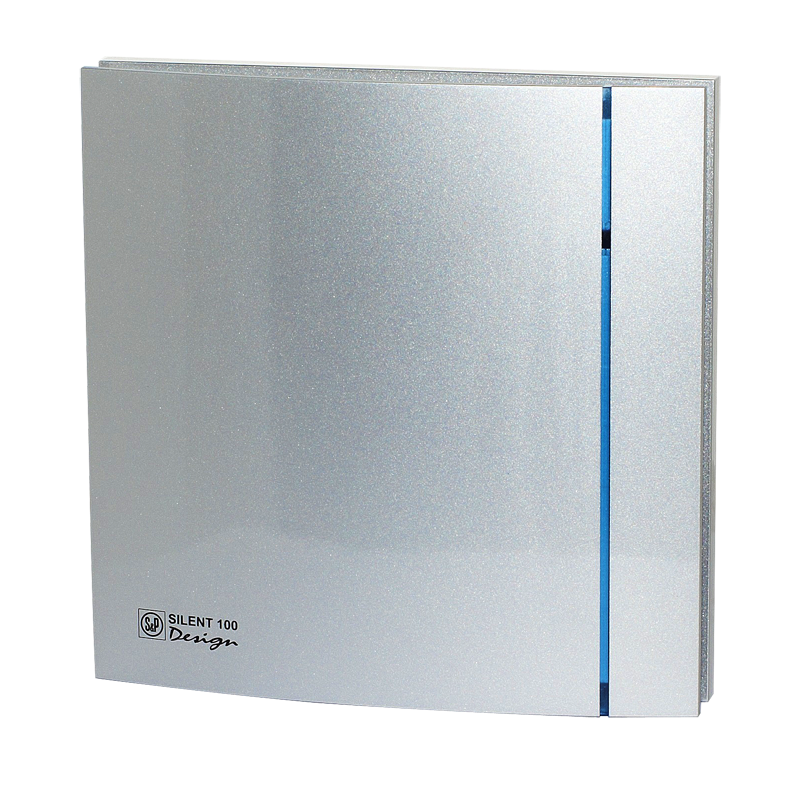

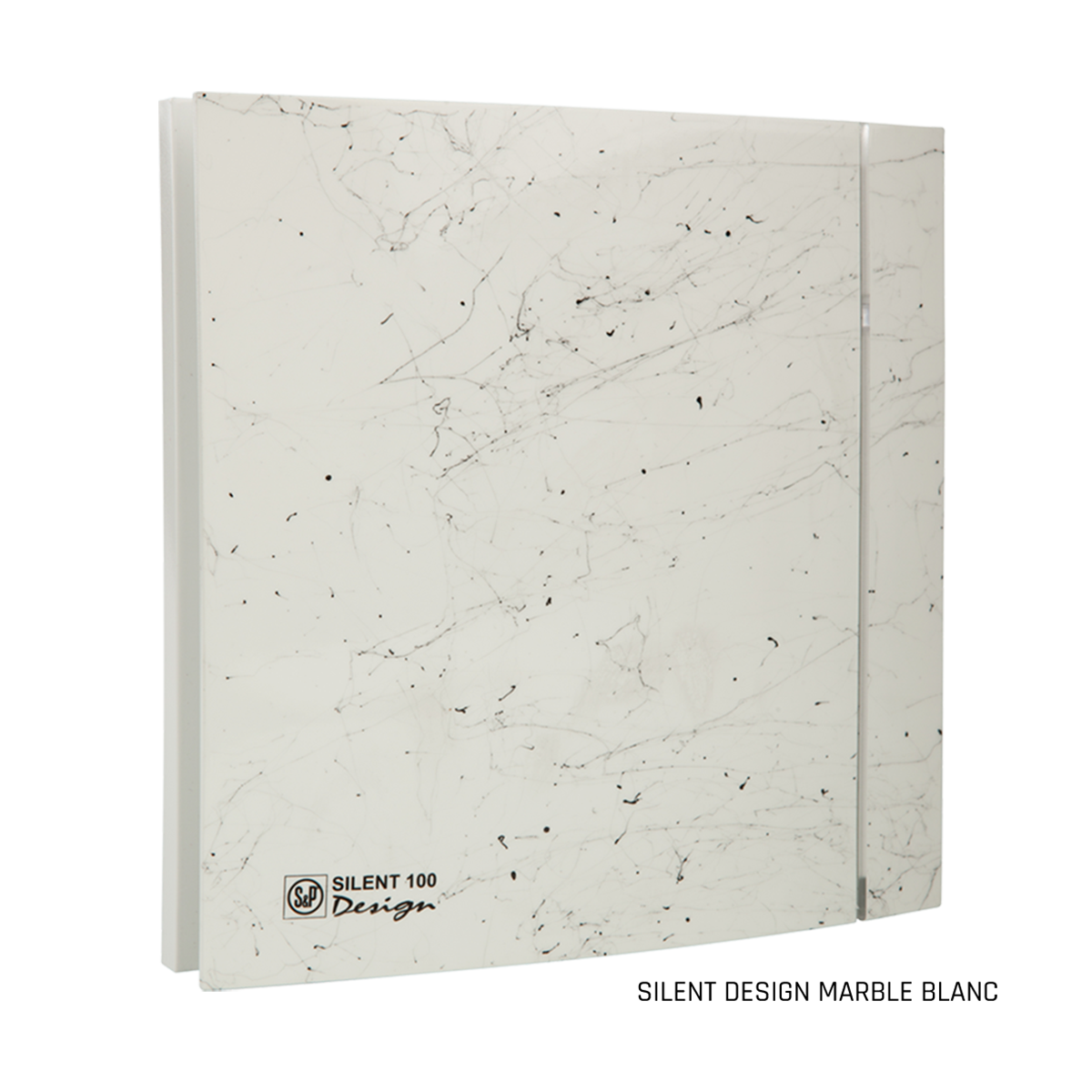

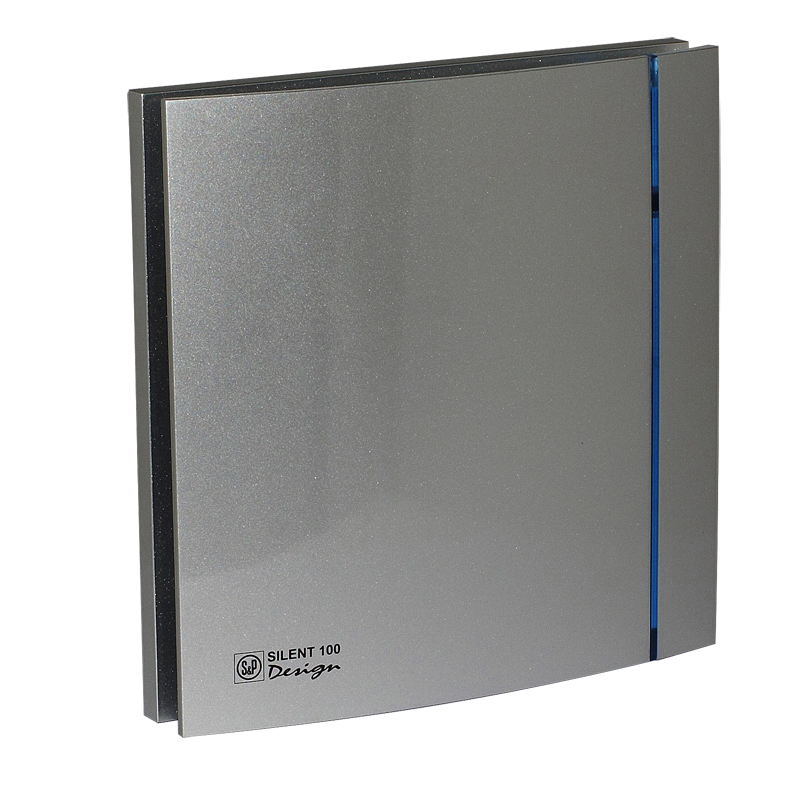

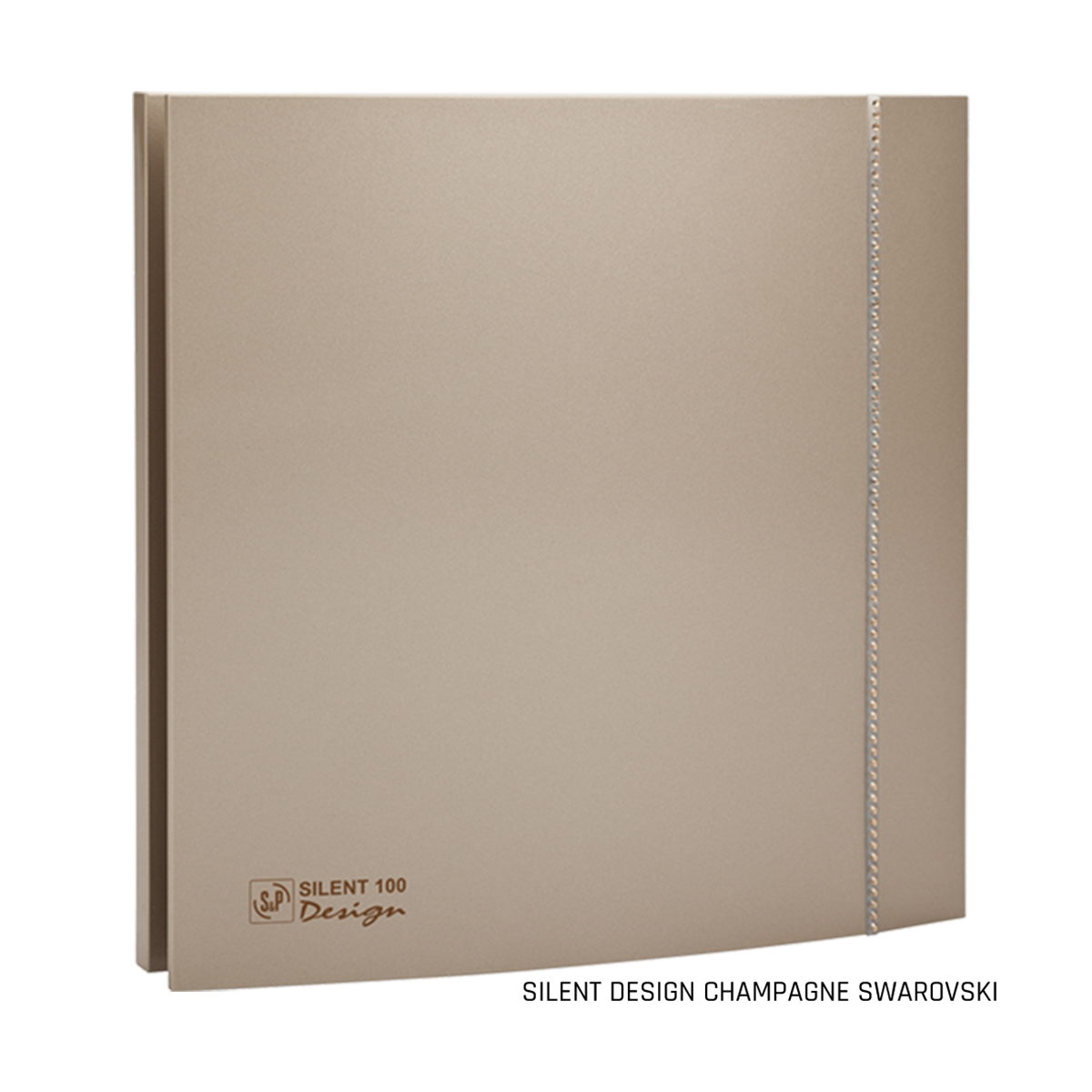

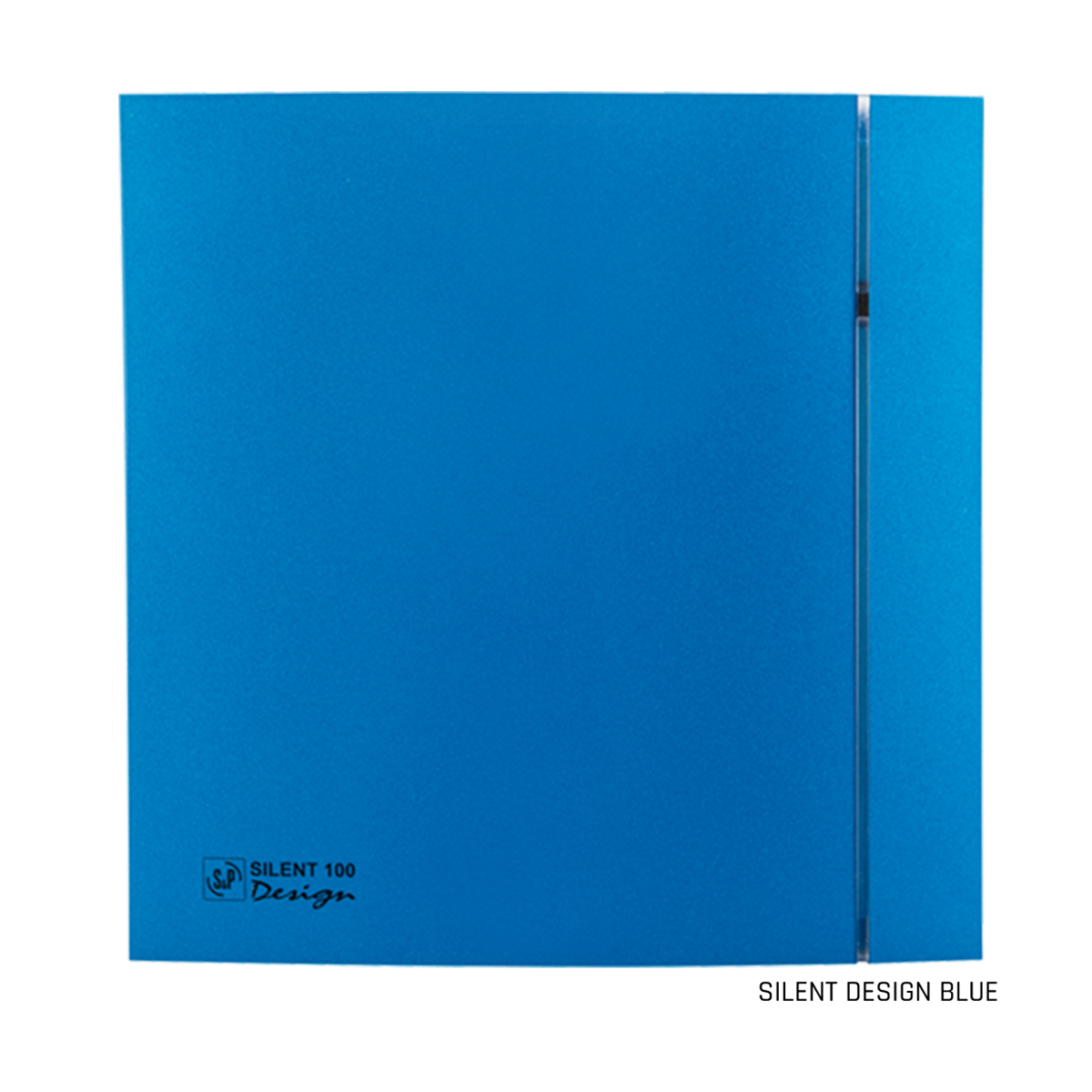

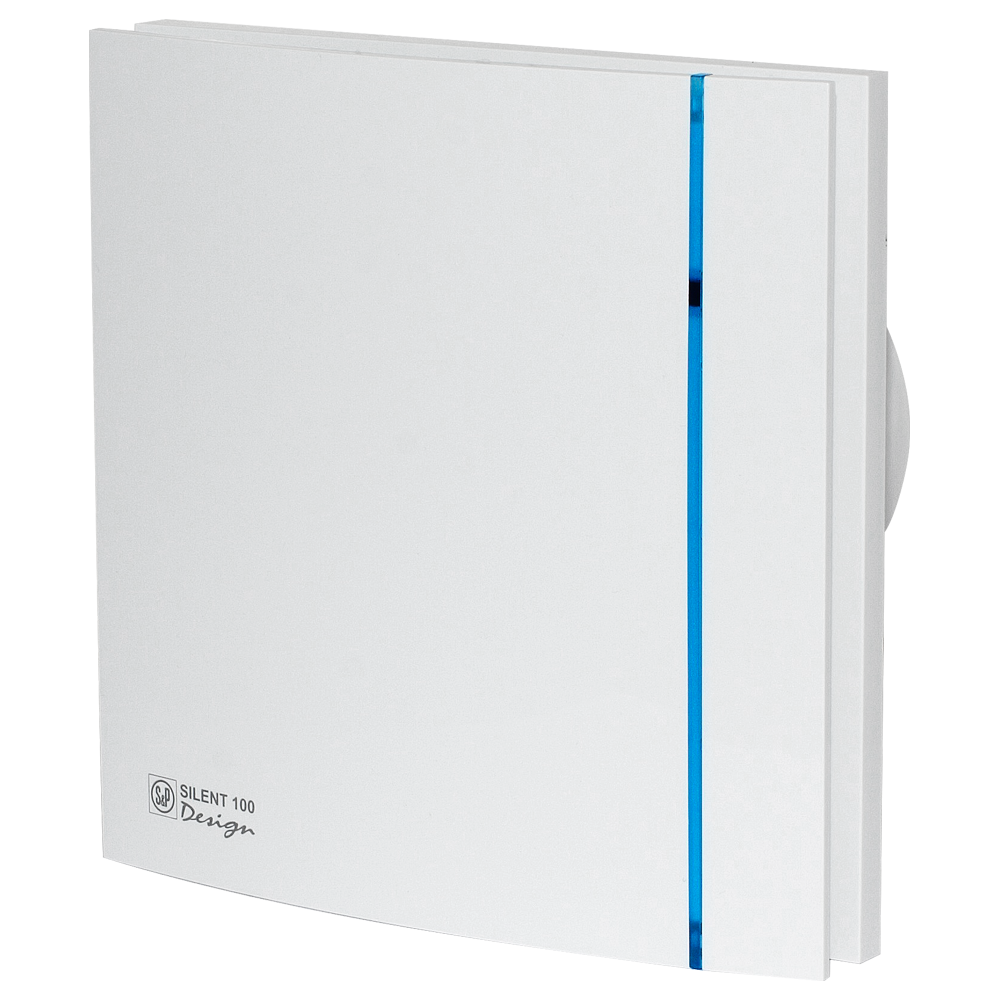

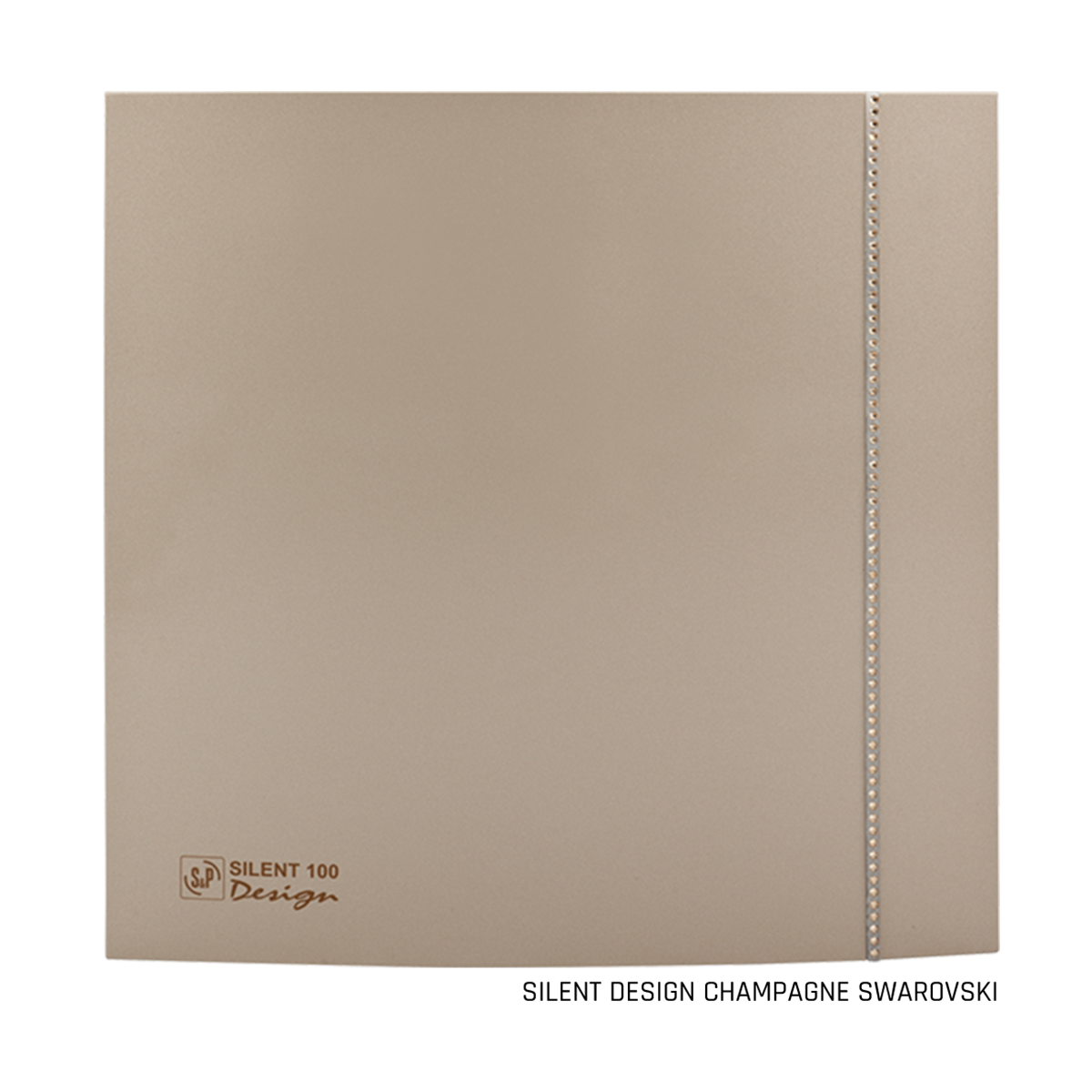

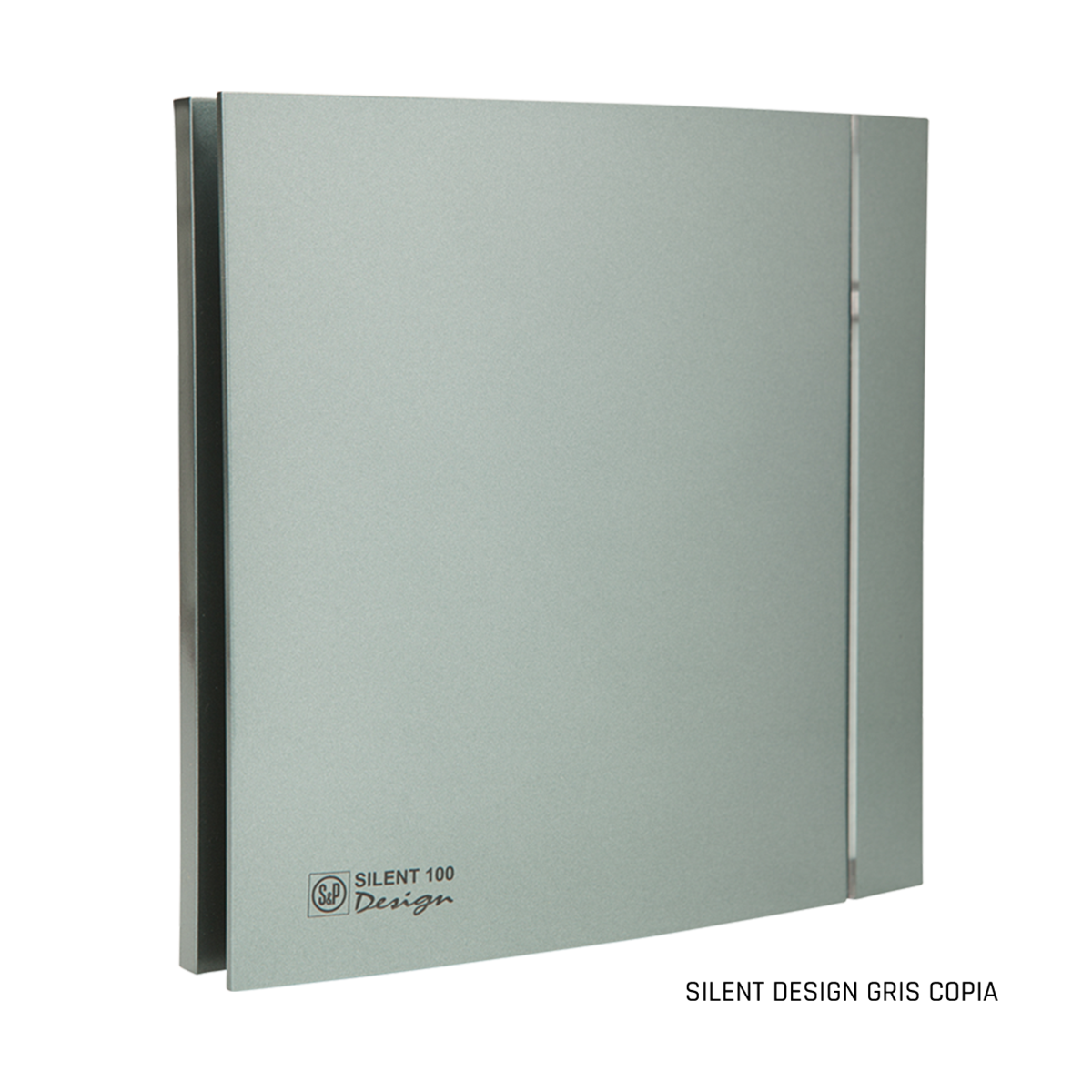

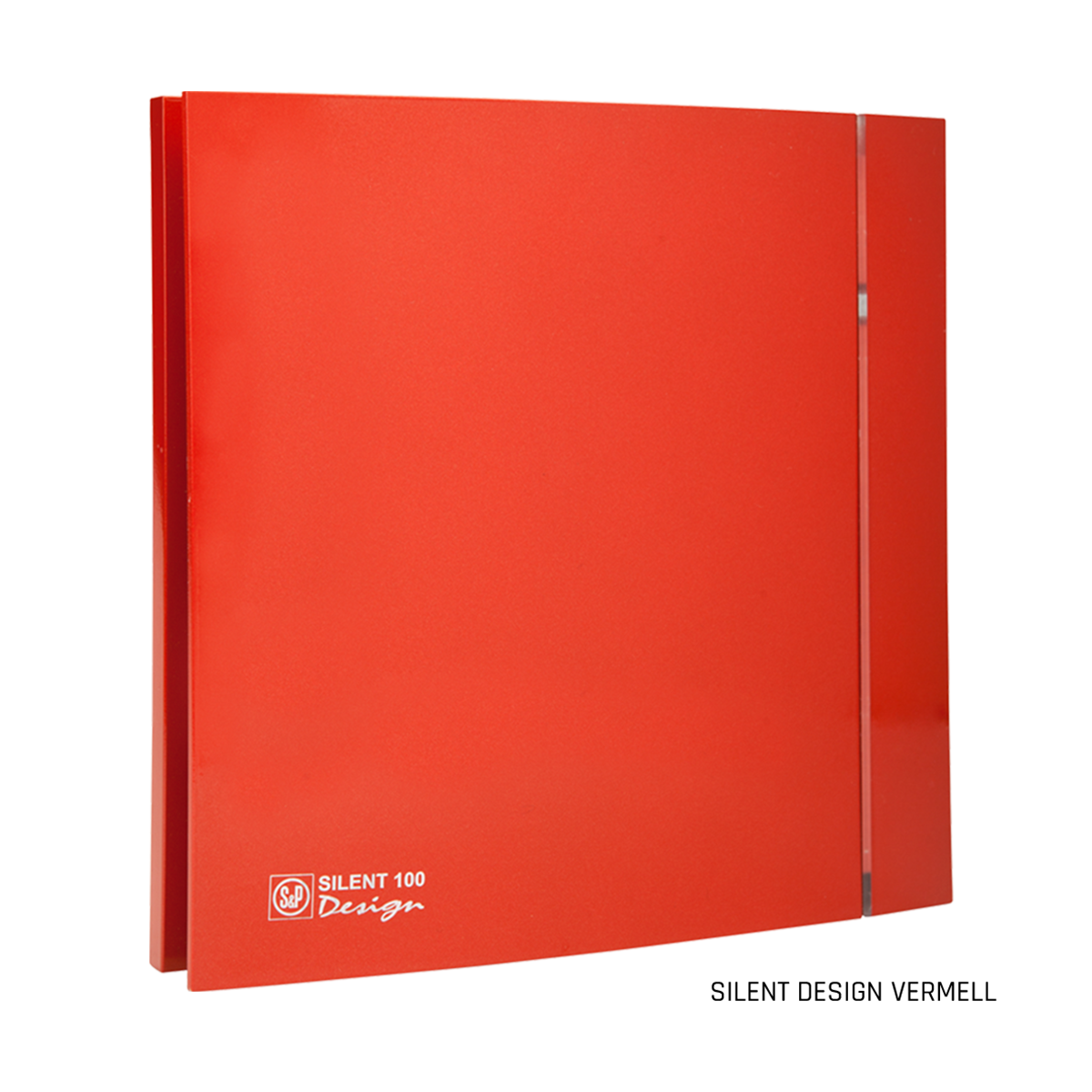

SILENT DESIGN
Haus ventilator
Reihe von Axialabsaugern mit Luftmengen von ca. 100 m3/h, zum Anschluss an einen Rundkanal mit einem Durchmesser von 100 mm.

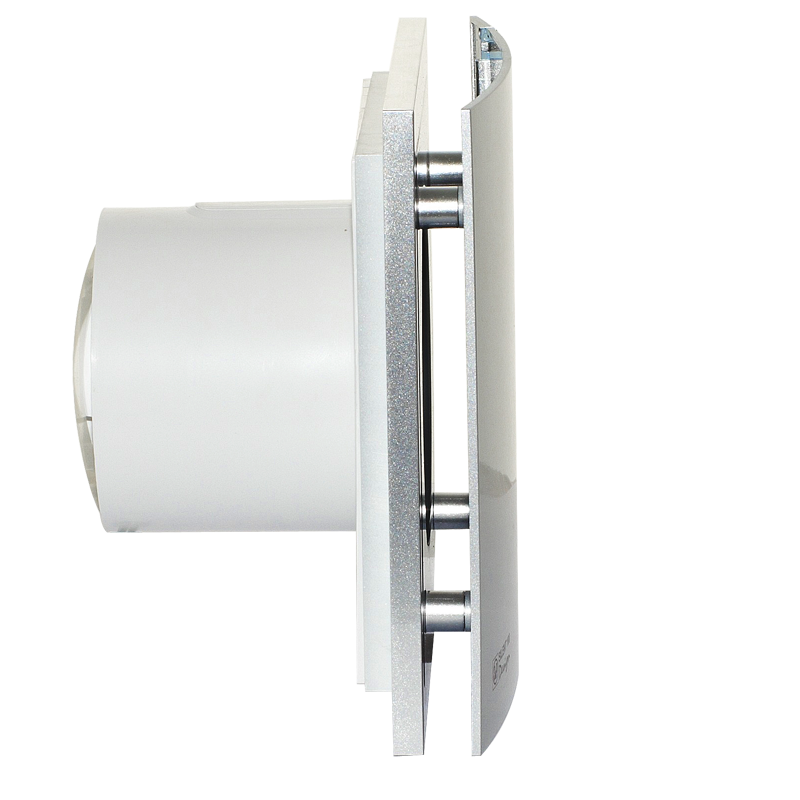

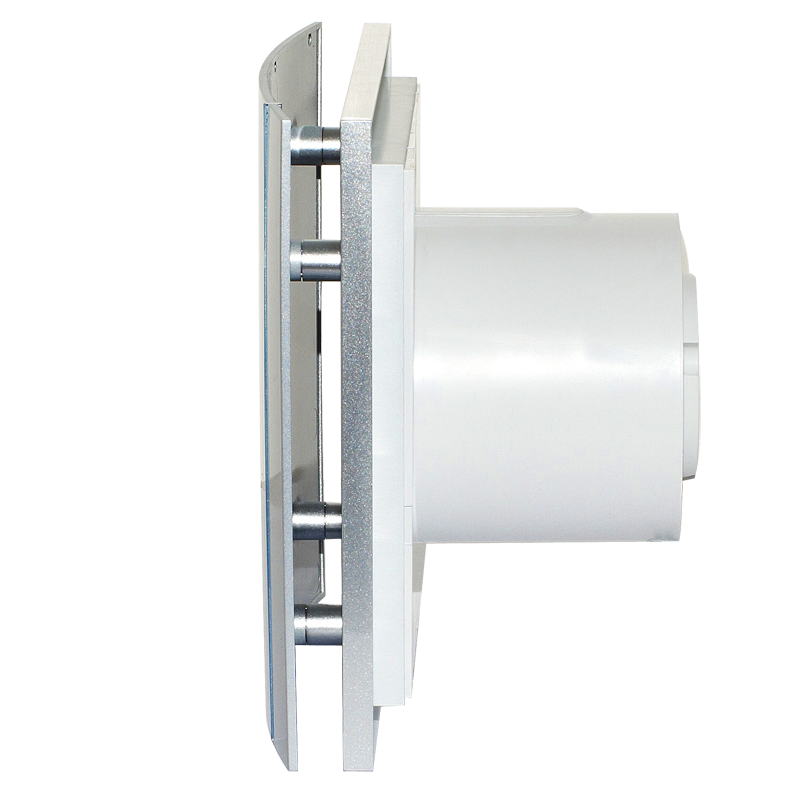

Construction
Range of axial extractors with airflow rates of approx. 85 m3/h, for connection to 100 mm diameter circular ducting. Motor mounted on silent-elastic-blocks which absorb the vibrations and allow offering very low noise level. All the fans are manufactured from injection moulded plastic, fitted with automatic shutter.
Motor
- Single phase 230V-50Hz, class B low consumption motor equipped with thermal overload protection,
- All the fans are class II insulation, IP45 rated and suitable to operate with air temperature up to 40ºC.

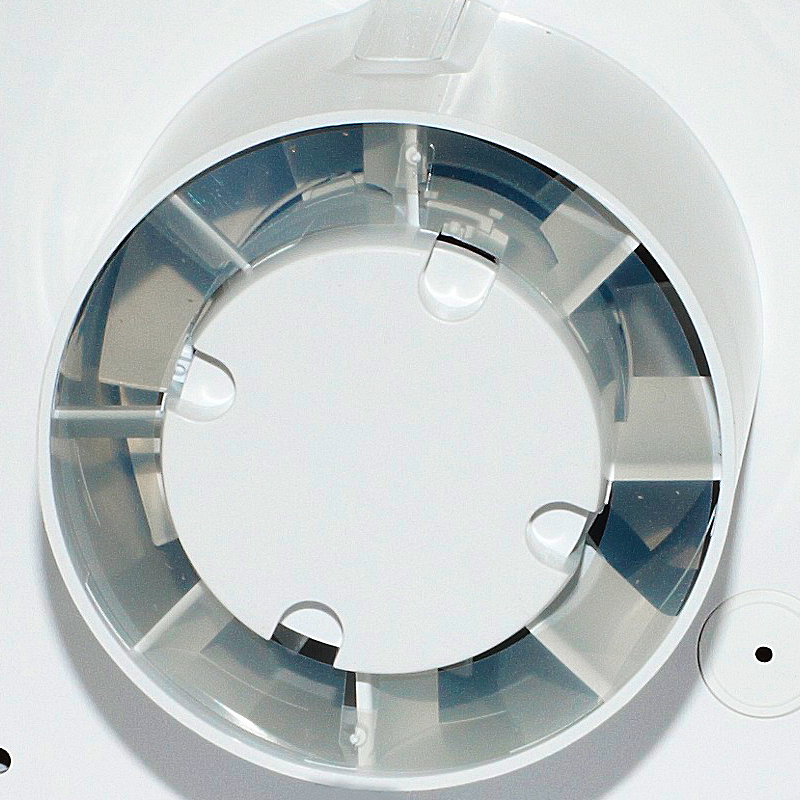

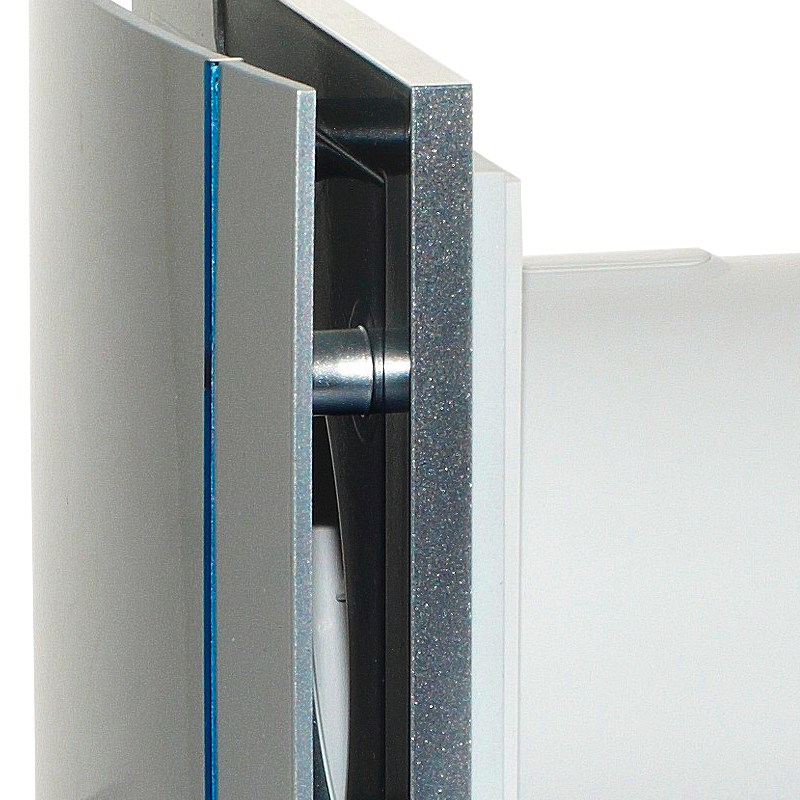

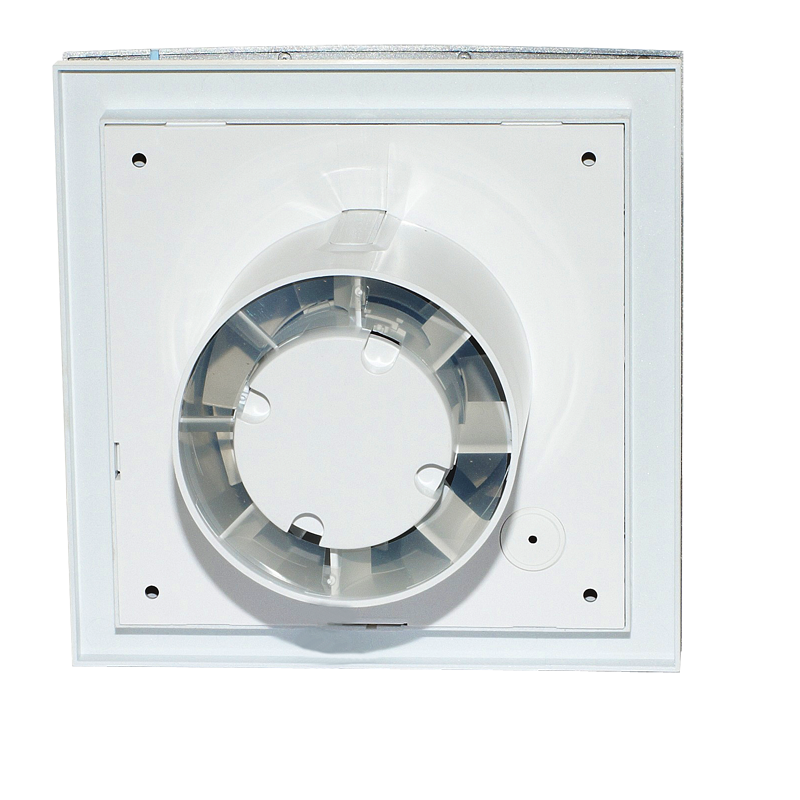

Back draft shutter
To prevent air entry and limit heat leakage when the extractor is not operating. It opens due to the pressure of the air.

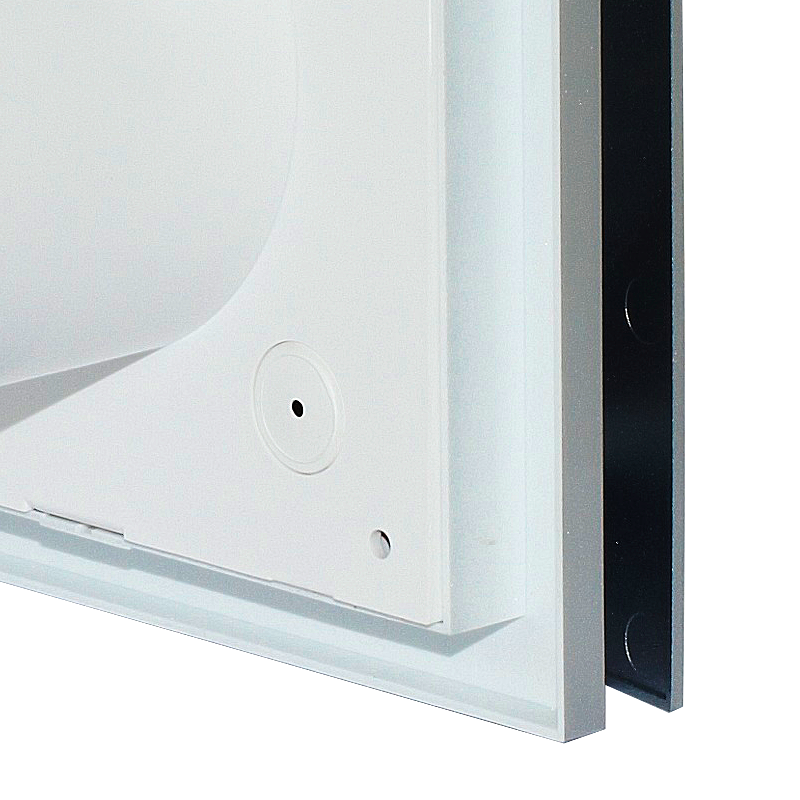

Silent-blocks
Motor mounted on “Silent-elastic-block” to prevent vibration and noise transmission.

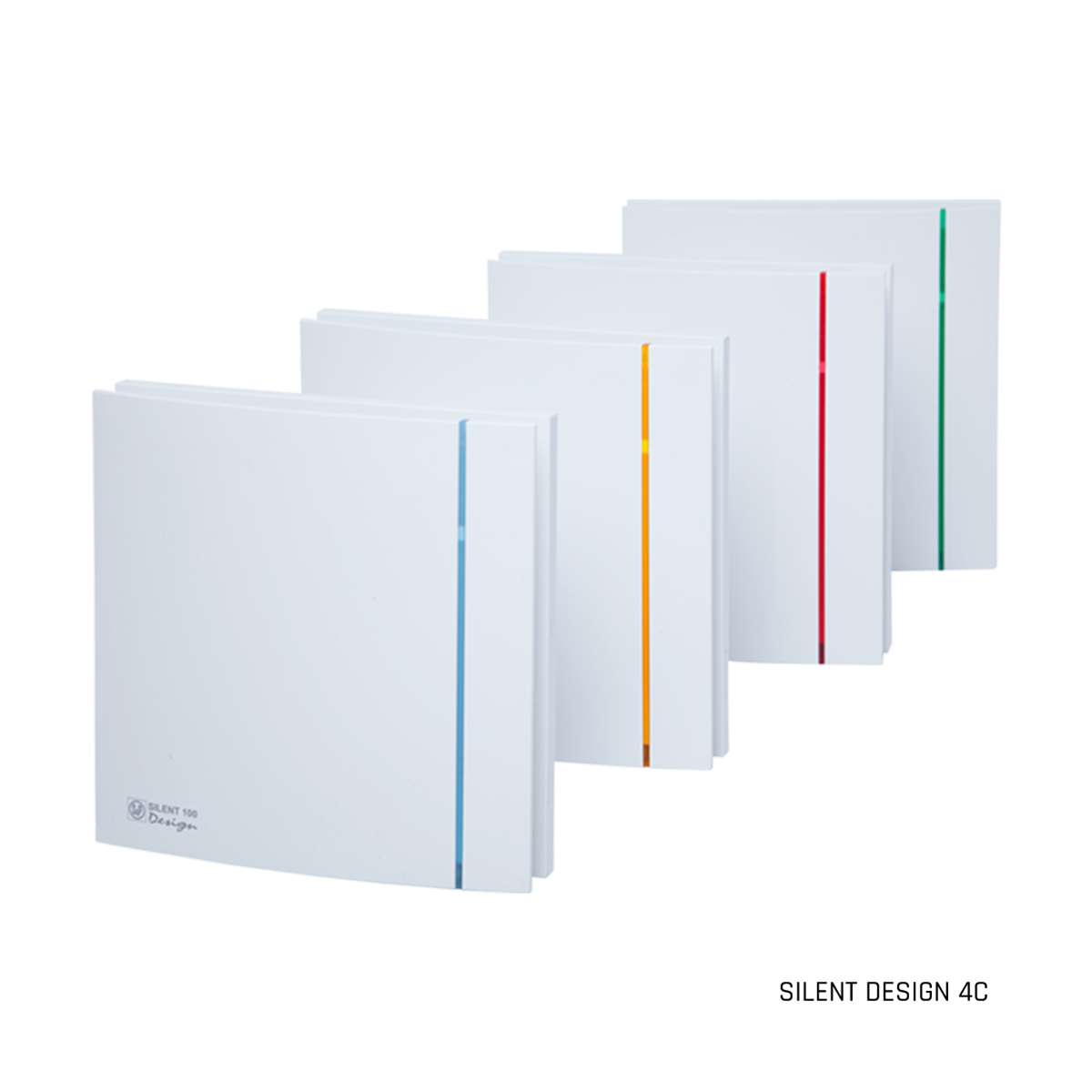

Interchangeable bars colours

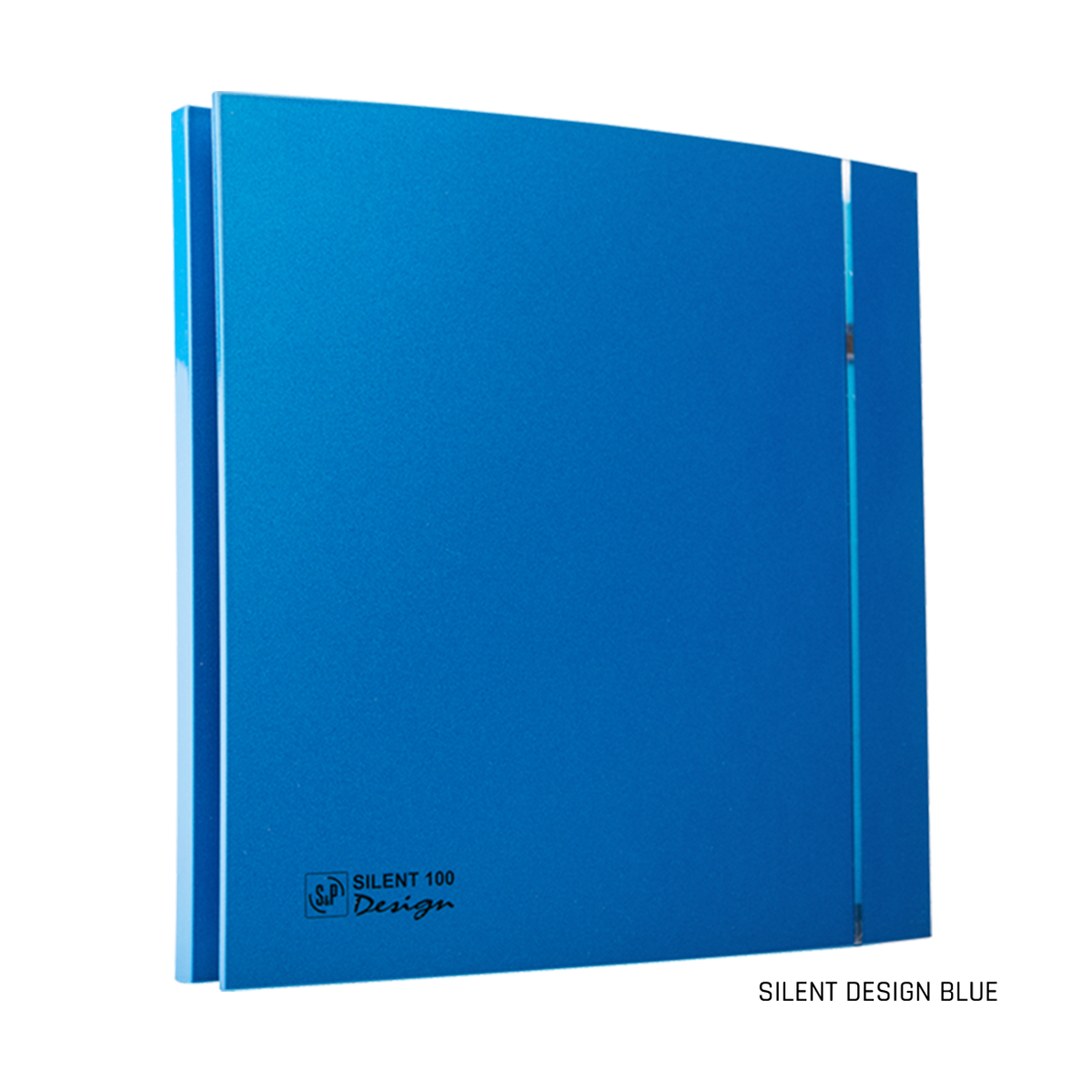

Interchangeable bars colours let the fan blend in with every setting. 4 colours to match the decor of the room: blue, red, green and yellow.
Technischer Support
Katalogkarte
- Benutzerhandbuch 1,56 MB
- Benutzerhandbuch 3,09 MB
- Konformitätserklärung (CE) 362,28 KB
- Konformitätserklärung (CE) 363,74 KB
- Konformitätserklärung (CE) 364,32 KB
- Konformitätserklärung (CE) 369,29 KB
- Konformitätserklärung (CE) 362,19 KB
- Konformitätserklärung (CE) 363,31 KB
- Konformitätserklärung (CE) 363,40 KB
- Konformitätserklärung (CE) 365,16 KB

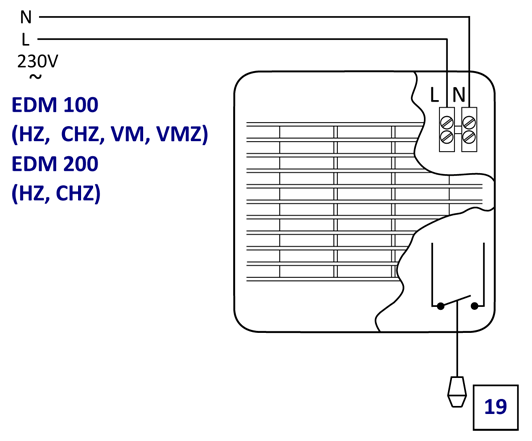

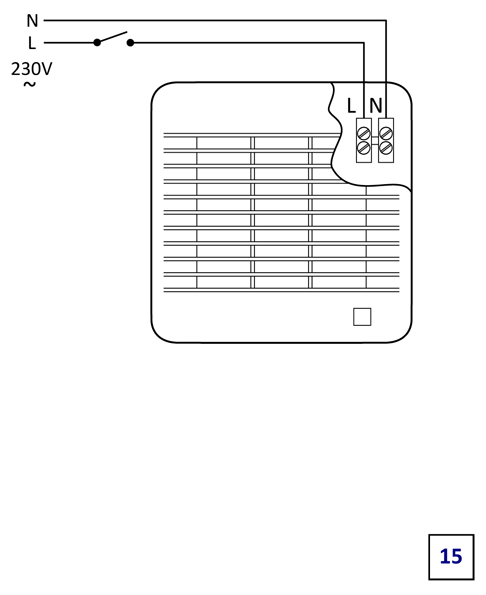

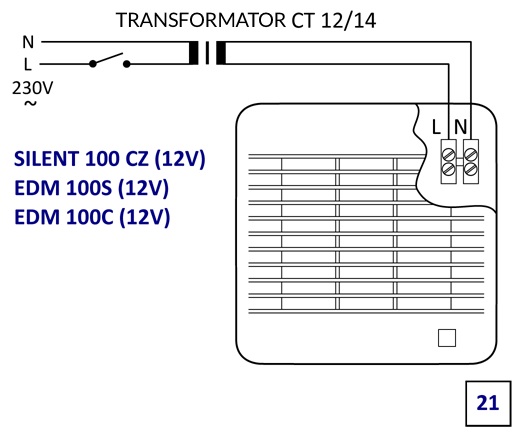

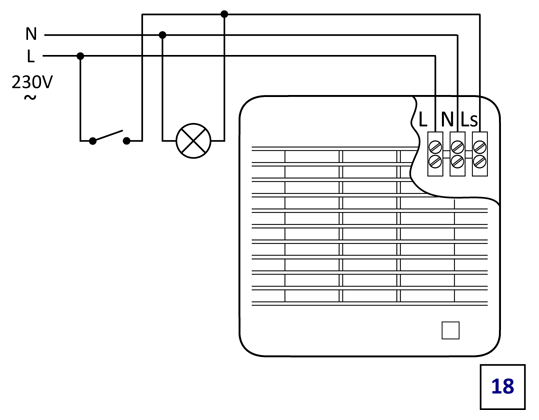

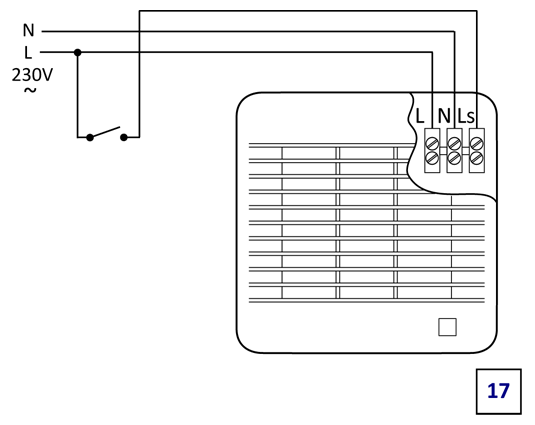

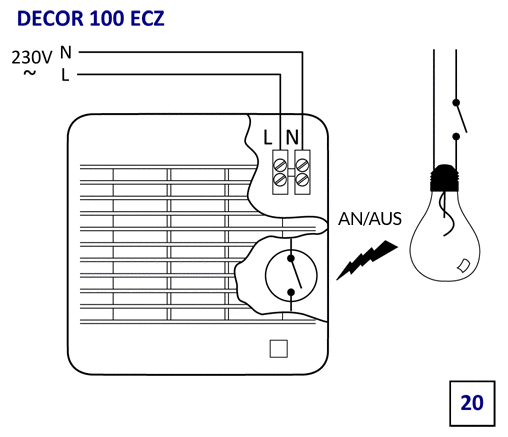

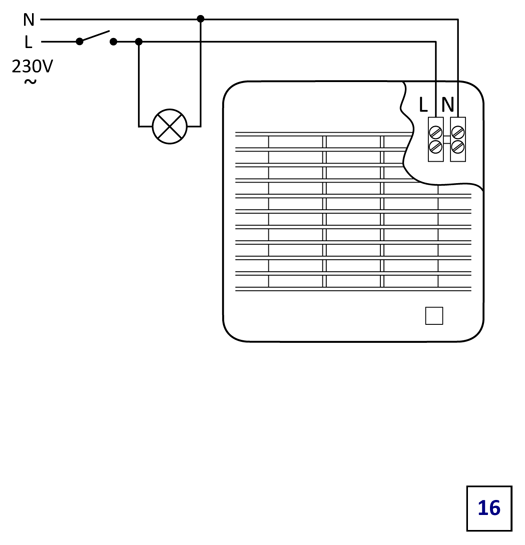

- Elektrischer Anschlussplan 12,37 KB
- Elektrischer Anschlussplan 13,86 KB
- Elektrischer Anschlussplan 14,56 KB
- Elektrischer Anschlussplan 14,90 KB
- Elektrischer Anschlussplan 19,46 KB
- Elektrischer Anschlussplan 16,83 KB
- Elektrischer Anschlussplan 19,50 KB
