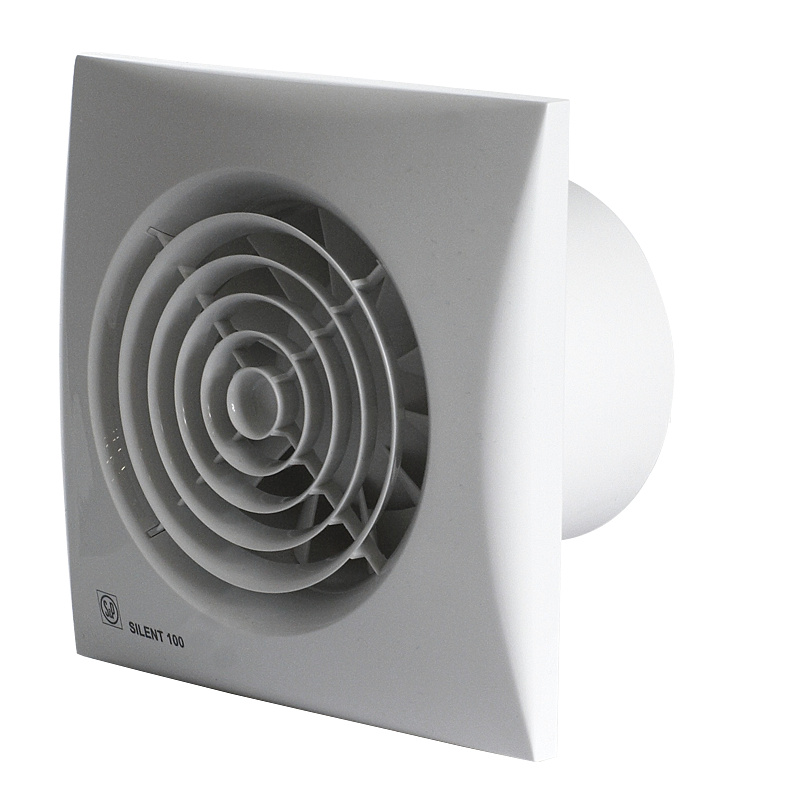

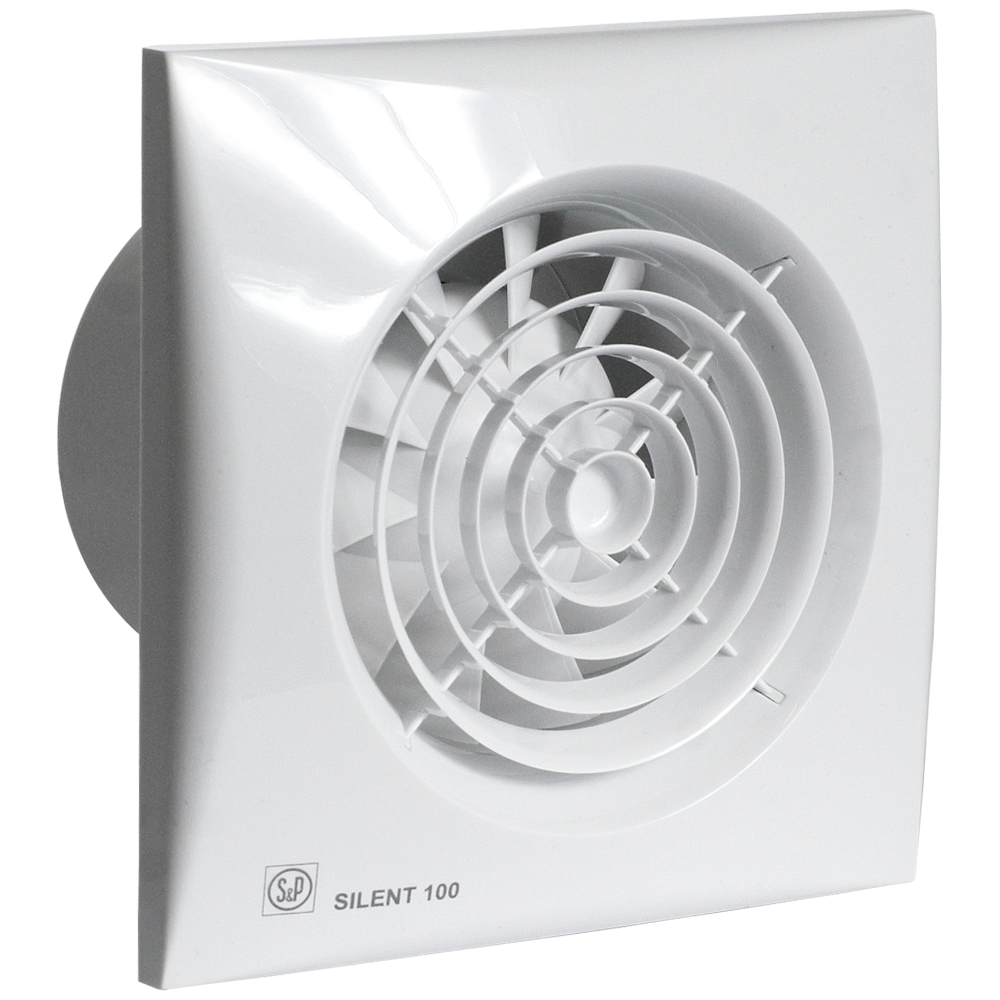

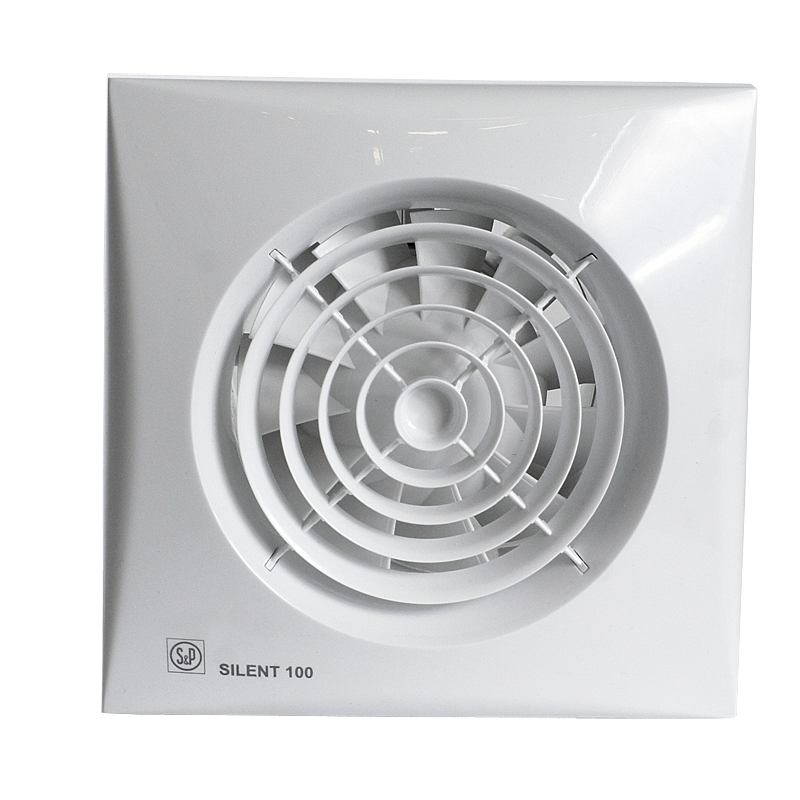

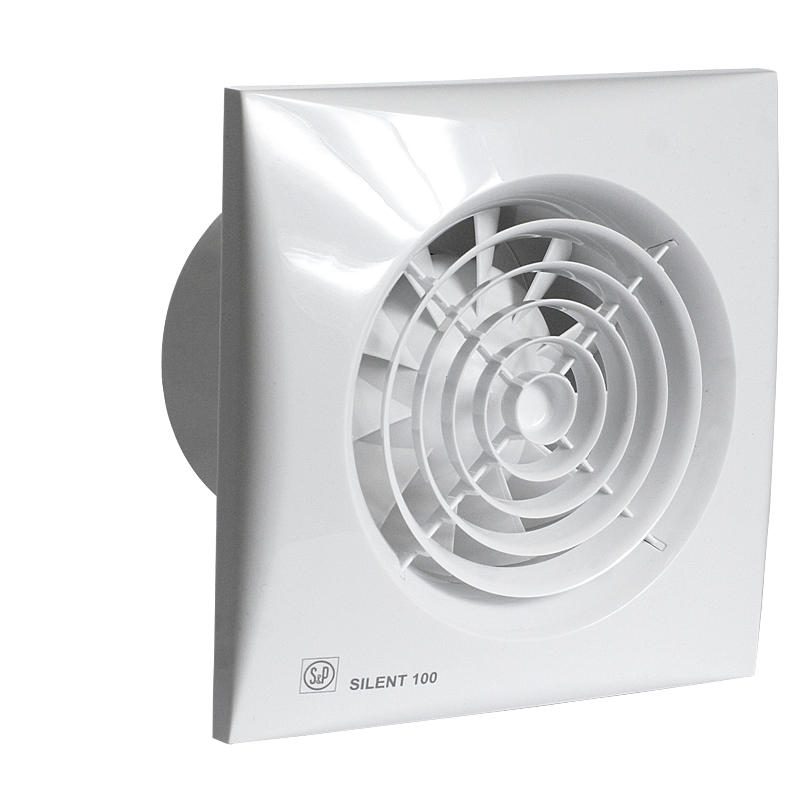

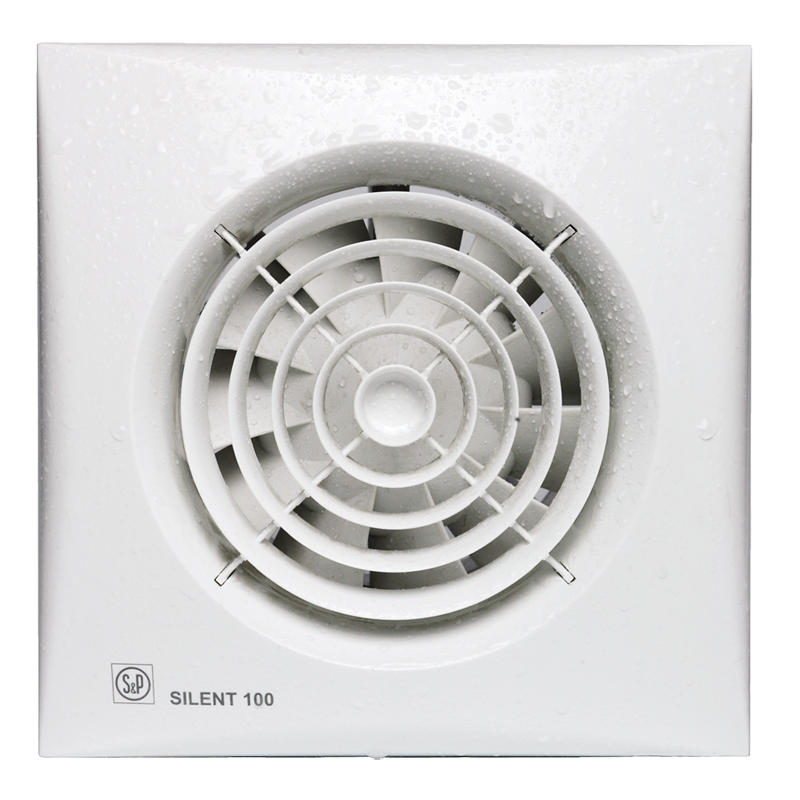

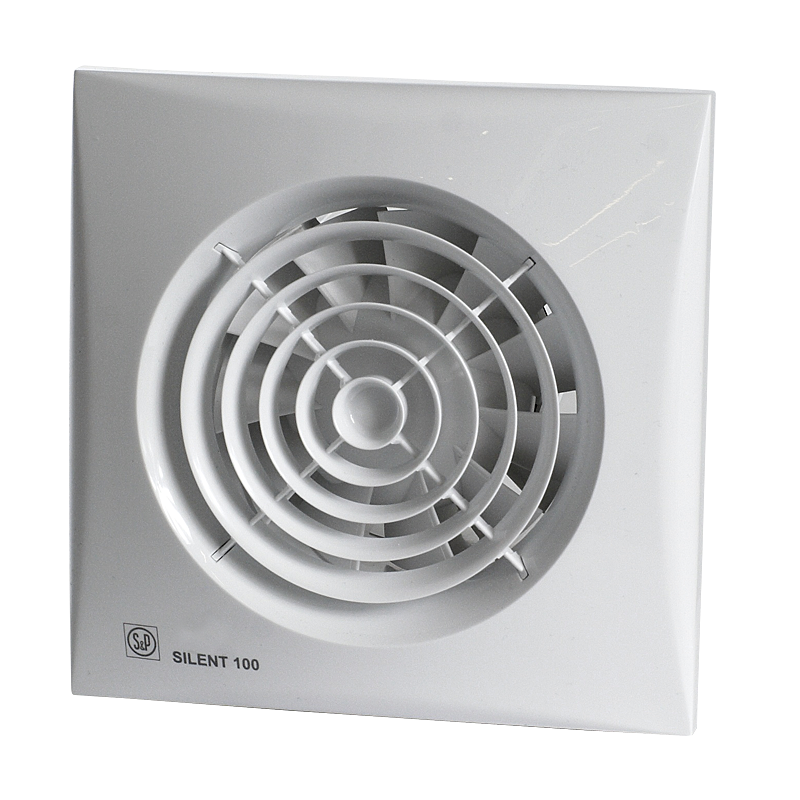

SILENT
Haus ventilator
Axialventilatoren für Wand- oder Deckenmontage zur Lösung von Lüftungsproblemen in kleinen Räumen und Badezimmern. Die Motoren der SILENT-Baureihe sind auf leise-elastischen Blöcken montiert, die die Vibrationen absorbieren.
Construction

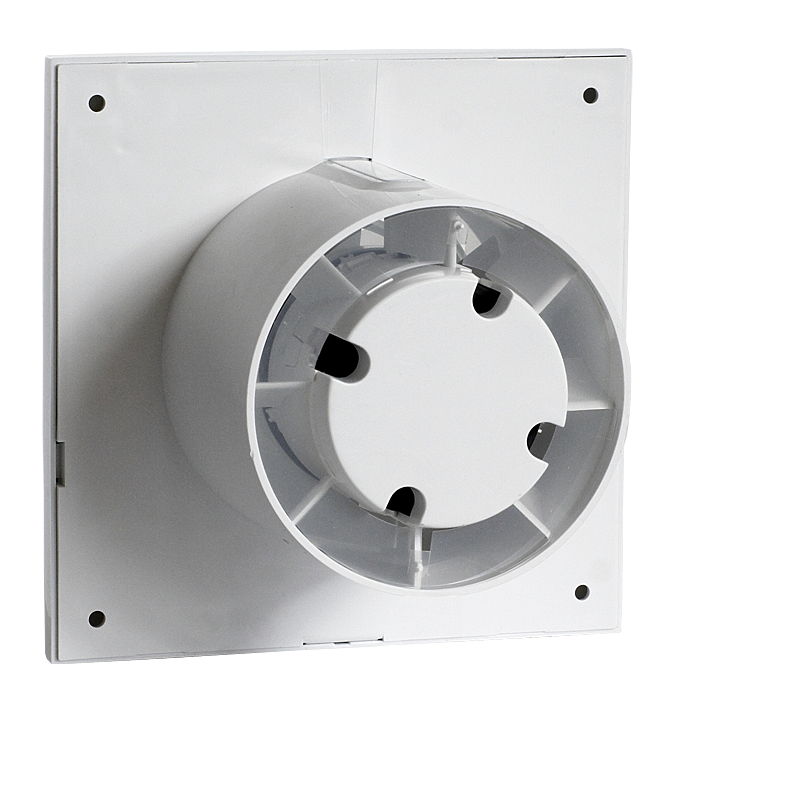

Range of axial extractors with airflow rates of approx. 95 m3/h, for connection to 100 mm diameter circular ducting. Motor mounted on silent-elastic-blocks which absorb the vibrations and allow offering very low noise level. All the fans are manufactured from injection moulded plastic, fitted with automatic shutter.
Motor
- Single phase 230V-50Hz, class B low consumption motor equipped with thermal overload protection,
- All the fans are class II insulation, IP45 rated and suitable to operate with air temperature up to 40ºC.

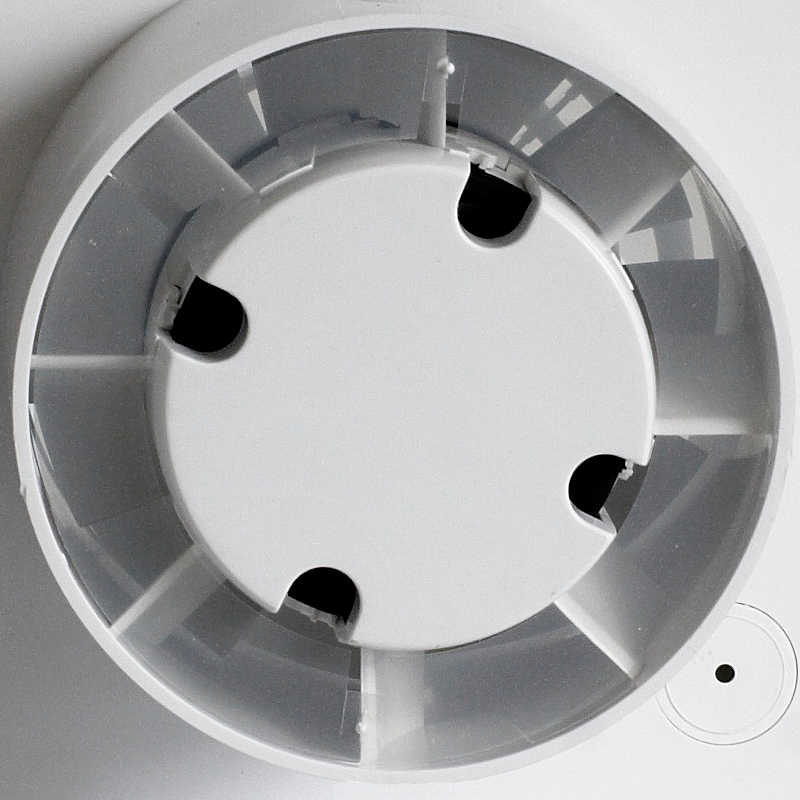

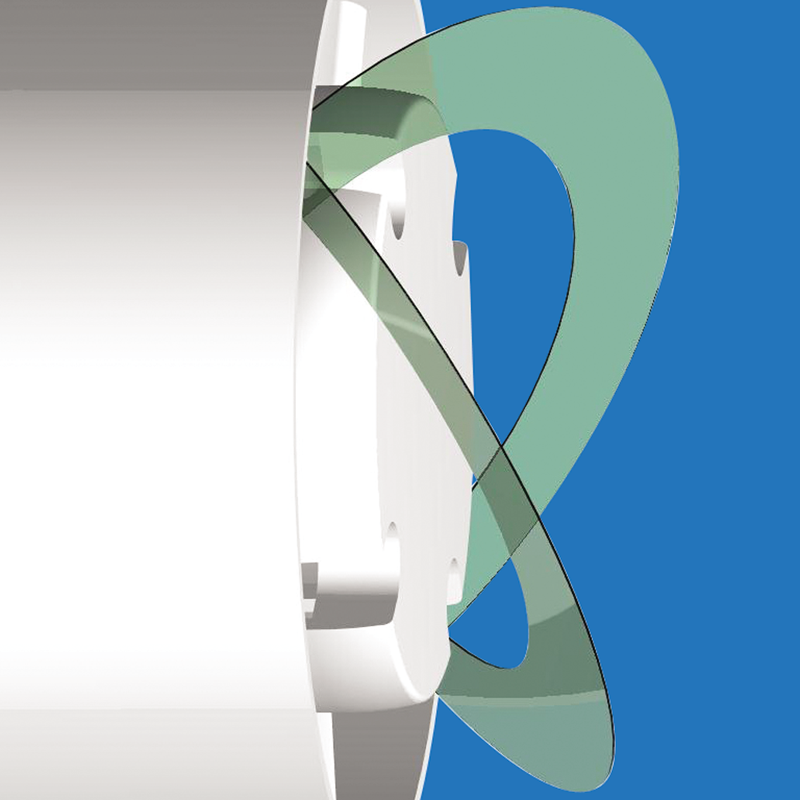

Back draft shutter
To prevent air entry and limit heat leakage when the extractor is not operating. It opens due to the pressure of the air.

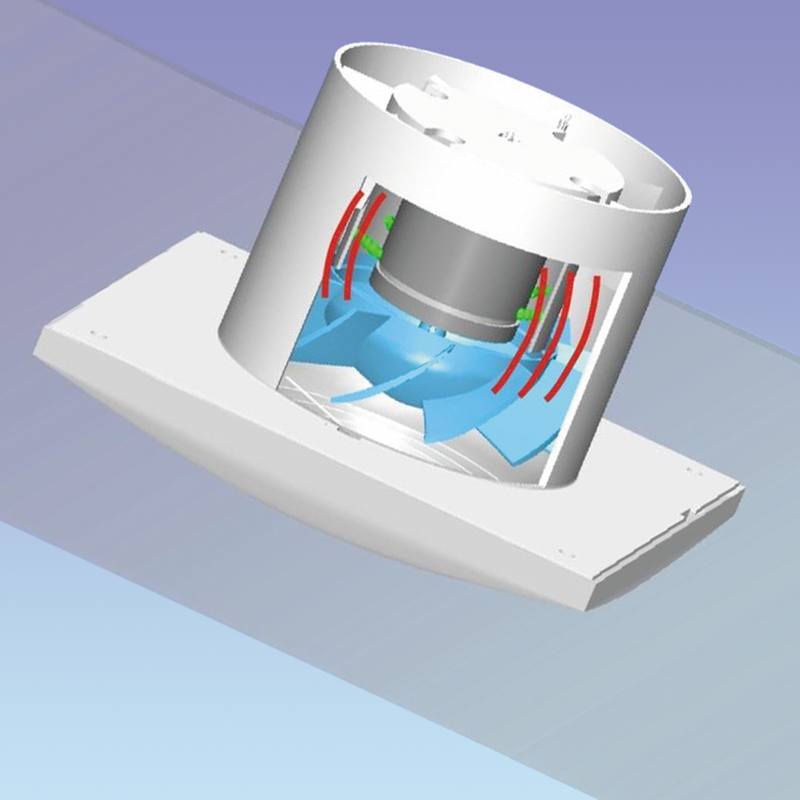

Silent-blocks
Motor mounted on Silent-elastic-block to prevent vibration and noise transmission.
Technischer Support
Katalogkarte
- Benutzerhandbuch 1,67 MB
- Benutzerhandbuch 1,73 MB
- Konformitätserklärung (CE) 364,32 KB
- Konformitätserklärung (CE) 361,67 KB
- Konformitätserklärung (CE) 368,75 KB
- Konformitätserklärung (CE) 364,69 KB
- Konformitätserklärung (CE) 361,36 KB
- Konformitätserklärung (CE) 362,81 KB
- Konformitätserklärung (CE) 362,46 KB
- Konformitätserklärung (CE) 368,74 KB
- Konformitätserklärung (CE) 362,92 KB
- Konformitätserklärung (CE) 361,83 KB
- Konformitätserklärung (CE) 364,31 KB
- Konformitätserklärung (CE) 363,29 KB
- CAD-Zeichnungen 26,58 MB
- Elektrischer Anschlussplan 12,37 KB
- Elektrischer Anschlussplan 13,86 KB
- Elektrischer Anschlussplan 14,56 KB
- Elektrischer Anschlussplan 14,90 KB
- Elektrischer Anschlussplan 19,46 KB
- Elektrischer Anschlussplan 16,83 KB
- Elektrischer Anschlussplan 19,50 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ - 12V | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRIZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CRZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 200 CZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CRZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CHZ | 80 | 89 | 119 | 180 | 118 |
| Typ | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 300 CZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
