Fan Selection Software
Operating point
Select fan type

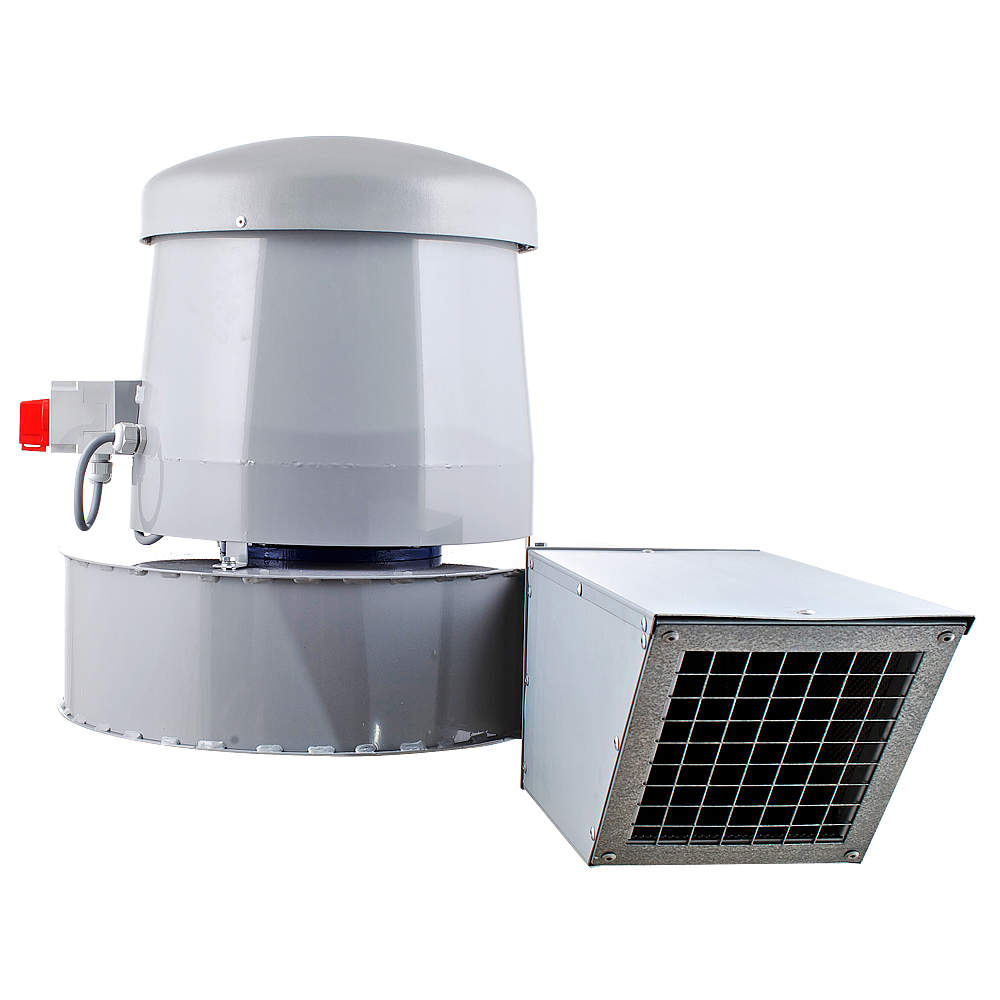

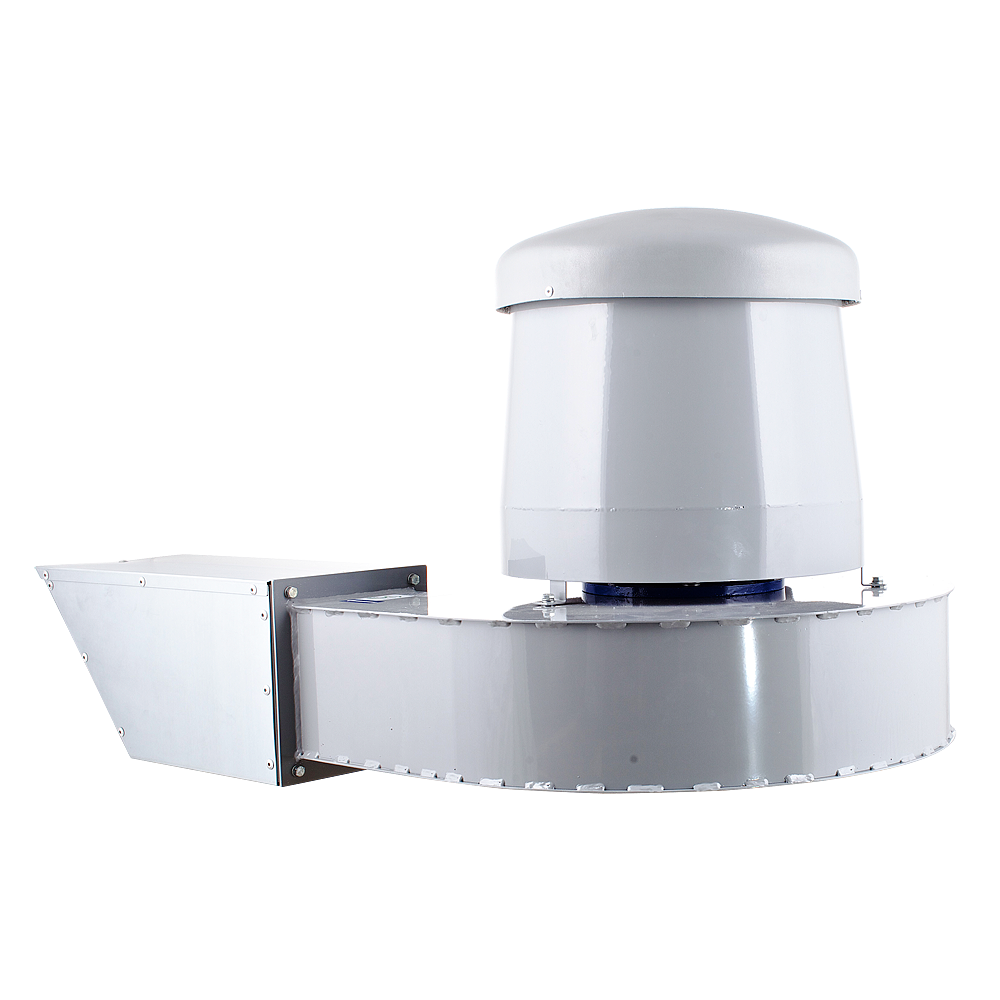

GMT-R
Dachventilator
Die Dachventilatoren MPB-R finden eine breite Anwendung in den Absauganlagen für die verschmutzte Luft und pneumatischen Transportsystemen.
Die Möglichkeit, in einer anderen
als der Standardfarbe zu malen
als der Standardfarbe zu malen
Technischer Support
Katalogkarte
- Benutzerhandbuch 2,49 MB
- Konformitätserklärung (CE) 372,58 KB
- Konformitätserklärung (CE) 381,73 KB
- Konformitätserklärung (CE) 399,34 KB
- Konformitätserklärung (CE) 406,20 KB
- Konformitätserklärung (CE) 388,94 KB
- CAD-Zeichnungen 20,30 MB
- Elektrischer Anschlussplan 42,72 KB
- Elektrischer Anschlussplan 40,63 KB
Arbeitseigenschaften
Größe
| Typ | A | B | C | H | I | J | K | x_n | ØD | ØE | ØF | ØG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| GMT-R-60-037S | 810 | 450 | 425 | 215 | 203 | 400 | 93 | 8 | 100 | 125 | 145 | 6 |
| GMT-R-60-037T | 810 | 450 | 425 | 215 | 203 | 400 | 93 | 8 | 100 | 125 | 145 | 6 |
| GMT-R-80-037S | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-80-037T | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-80-055S | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-80-055T | 860 | 450 | 470 | 215 | 203 | 450 | 115 | 8 | 160 | 185 | 205 | 6 |
| GMT-R-100-055S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-100-055T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-100-075S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-100-075T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-075S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-075T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-110S | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-130-110T | 815 | 491 | 455 | 245 | 216 | 375 | 101 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-200-110S | 902 | 579 | 534 | 309 | 222 | 405 | 107 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-200-110T | 902 | 579 | 534 | 309 | 222 | 405 | 107 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-250-150T | 902 | 579 | 534 | 309 | 222 | 405 | 107 | 6 | 160 | 194 | 215 | 7 |
| GMT-R-300-220T | 902 | 579 | 564 | 309 | 222 | 405 | 122 | 8 | 200 | 244 | 280 | 8 |
| GMT-R-400-300T | 902 | 579 | 589 | 309 | 222 | 405 | 122 | 8 | 200 | 244 | 280 | 8 |
| GMT-R-500-400T | 1102 | 585 | 741 | 317 | 222 | 600 | 223 | 8 | 315 | 344 | 368 | 11 |
Zusätzliche Ausstattung
