HXBR/HXTR - Axialventilator Wandausführung

HXBR/HXTR

Axialventilator Wandausführung

Reihe von Axialventilatoren mit Plattenmontage aus hochwertigem verzinktem Stahl, versehen mit einem Sickle-Flügelrad.
Fragen Sie nach einem Produkt

Anwendung

Die Ventilatoren der HXBR / HXTR-Serie werden in einer Vielzahl mechanischer Lüftungssysteme in Industrie- und Wirtschaftsräumen (Geschäfte, Garagen, Lagerhäuser, Produktionshallen) sowie in Kühlgeräten eingesetzt.

Konstruktion

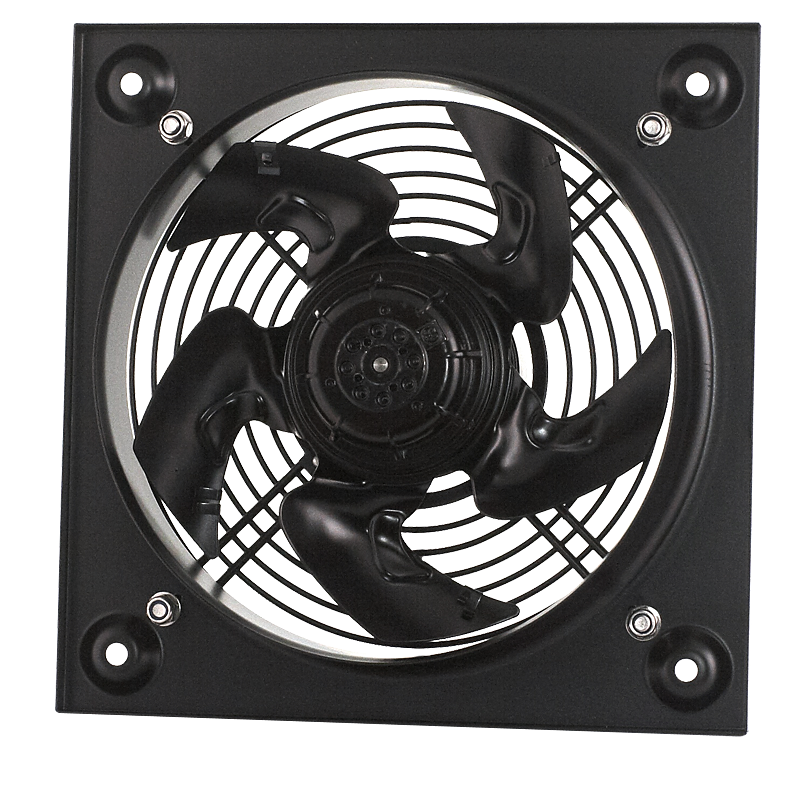

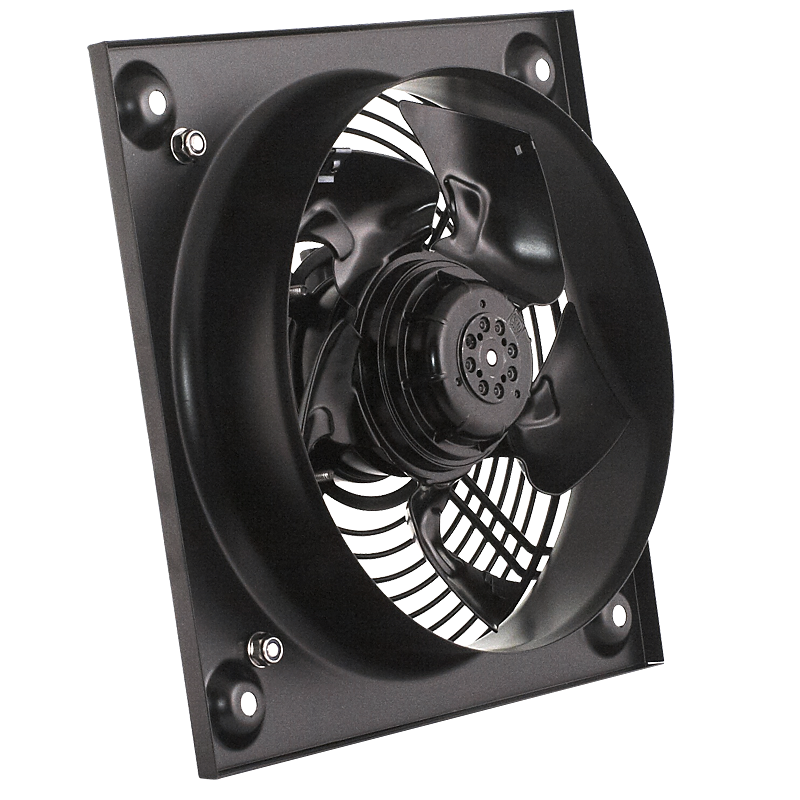

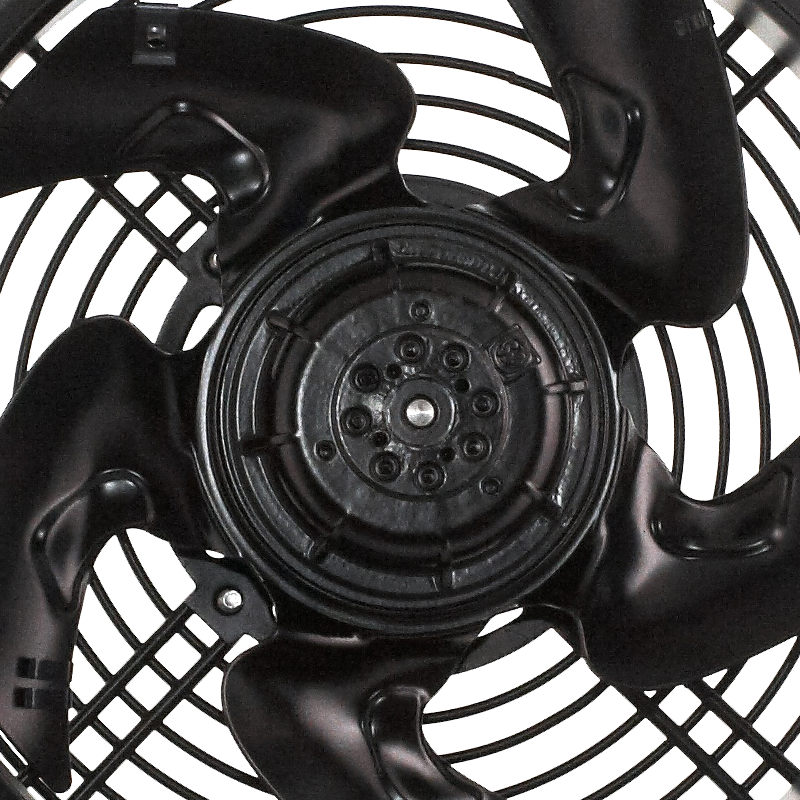

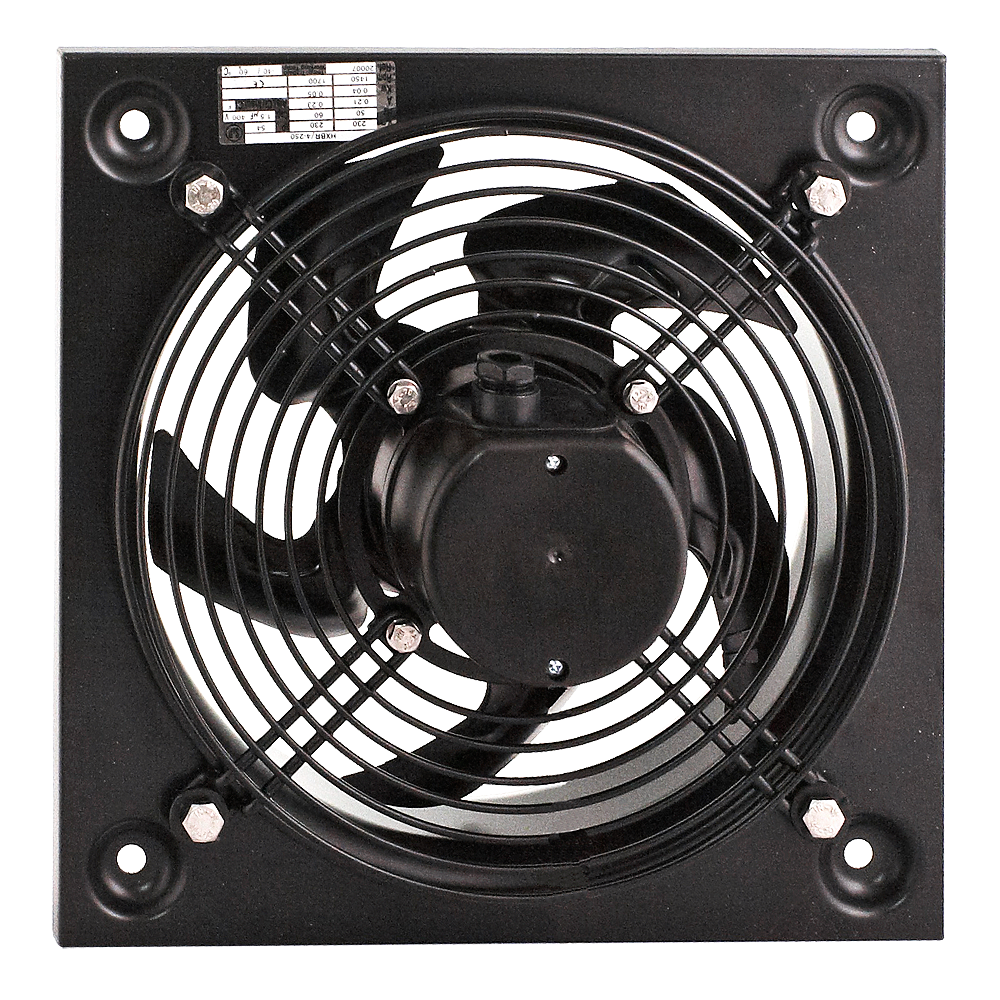

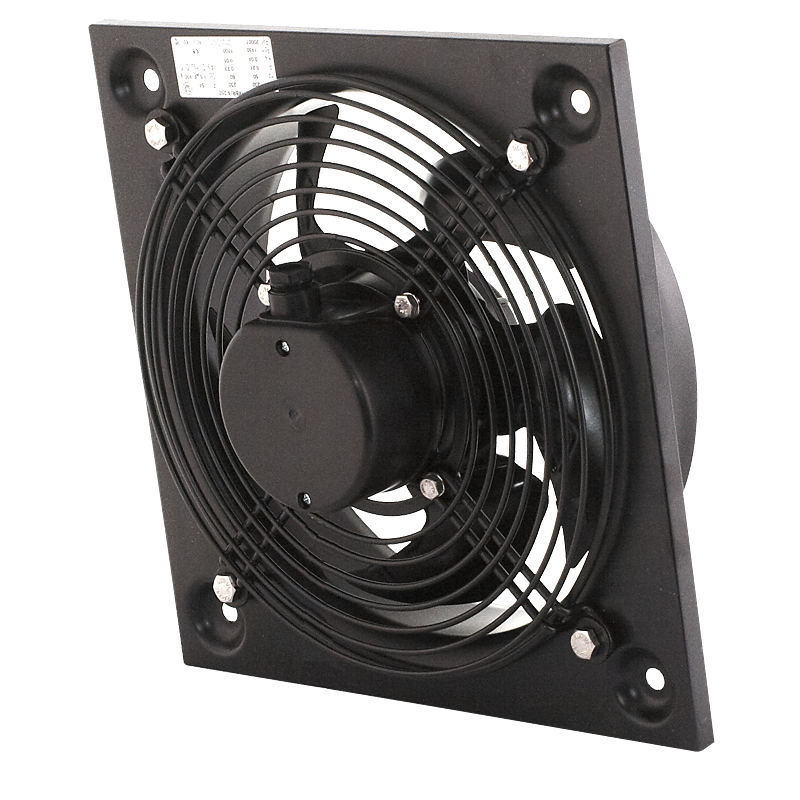

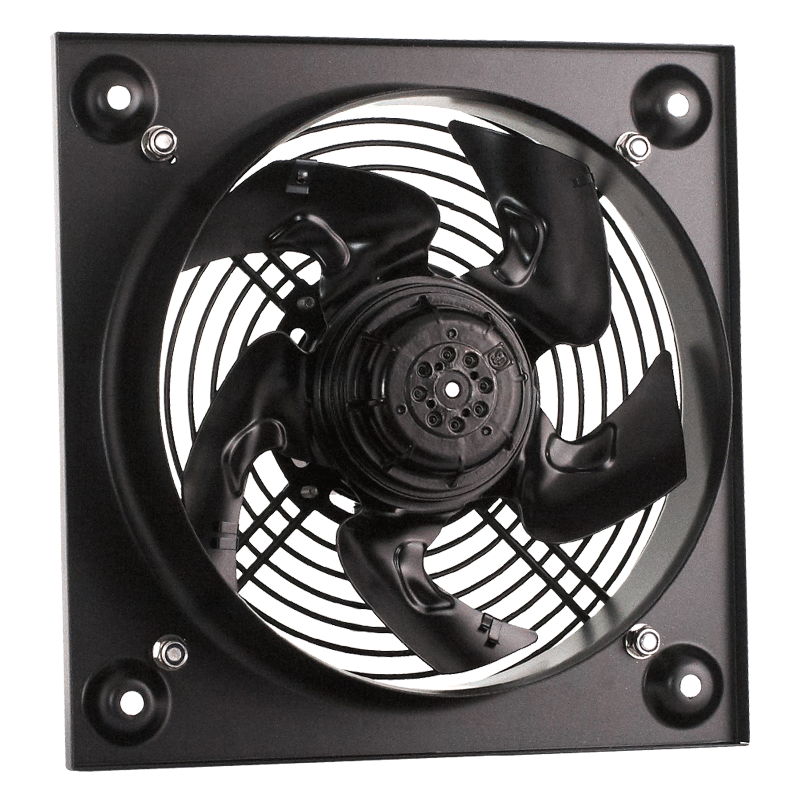

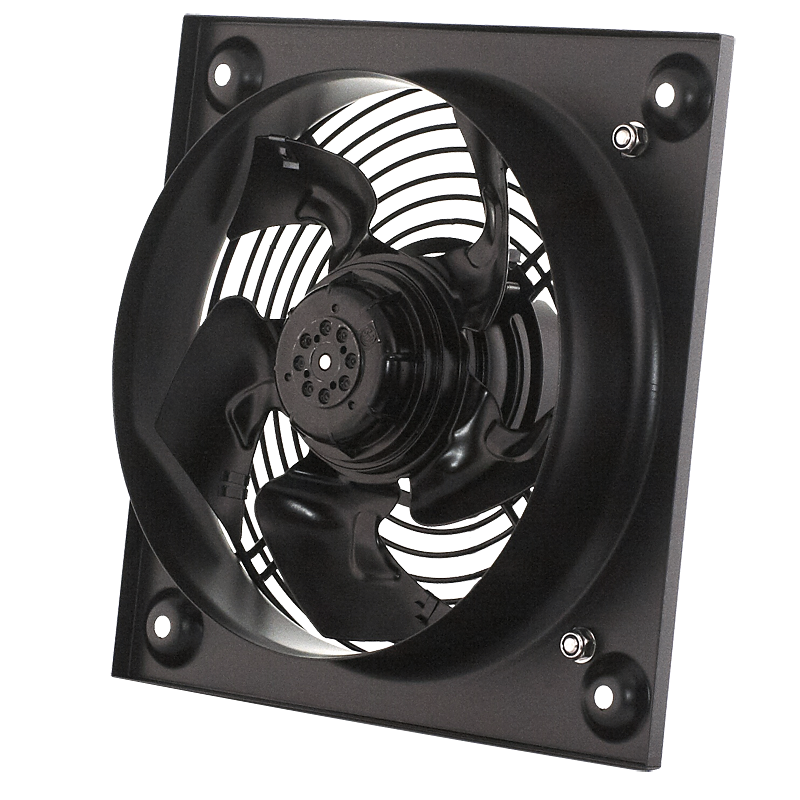

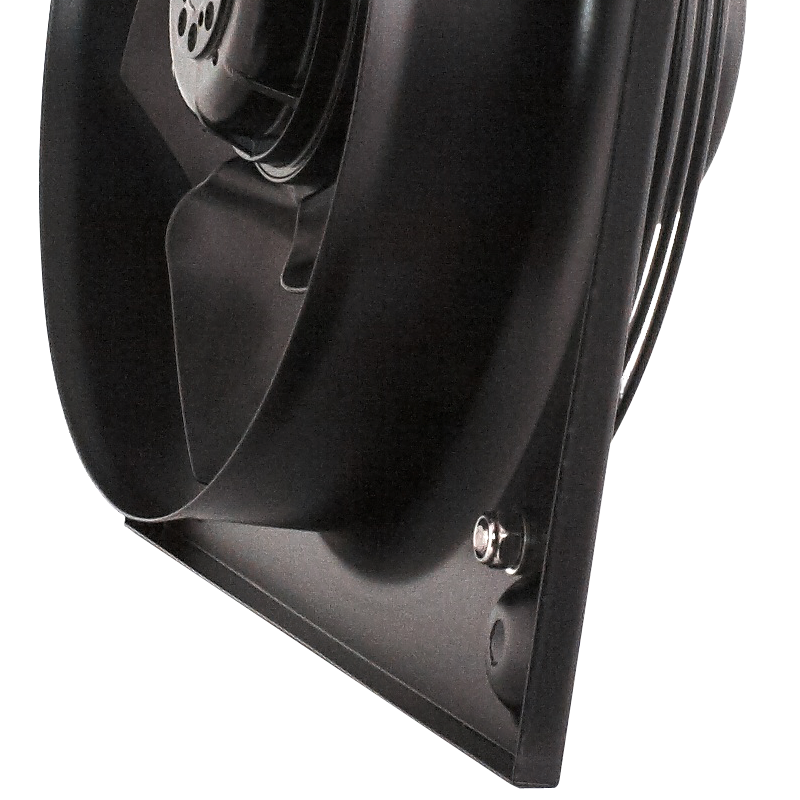

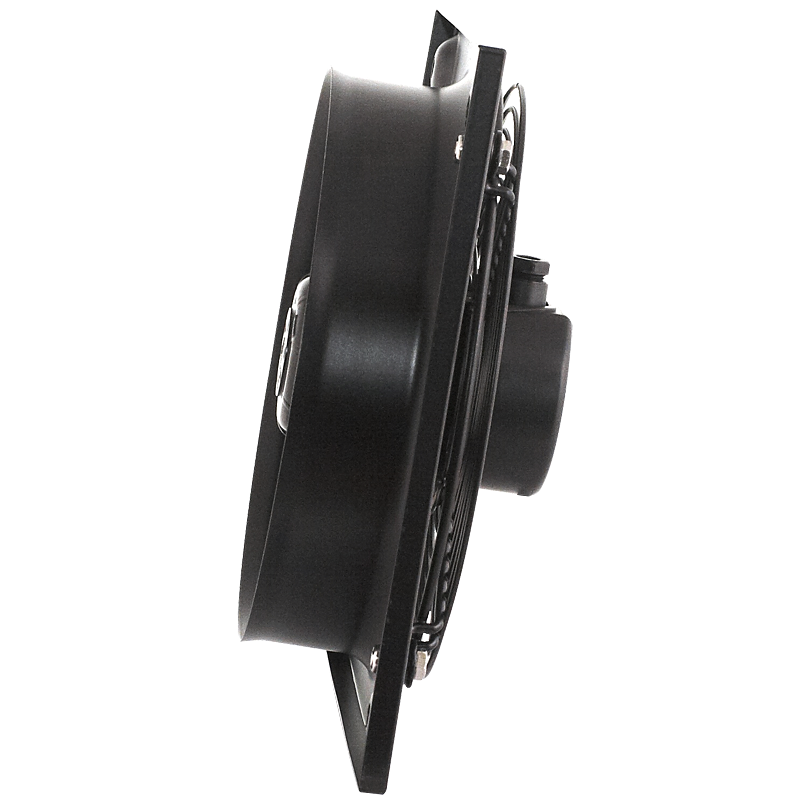

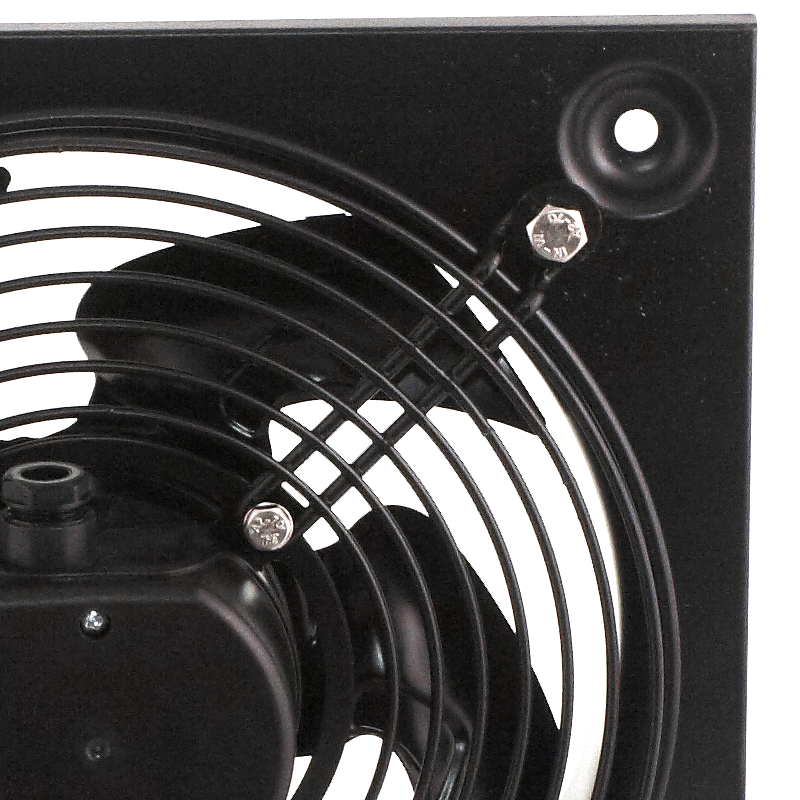

Axialventilator zur Wandmontage geeignet. Gehäuse aus verzinktem Stahlblech, Rotor mit speziell profilierten Schaufeln, geringer Geräuschpegel, Korrosionsschutz durch kataphoretische Lackierung mit Grundierung und beständiger Polyesterfarbe (bei Modell 800 ist der Rotor nicht lackiert). Standardluftstrom (A): Motor-> Rotor.

Elektrischer Motor

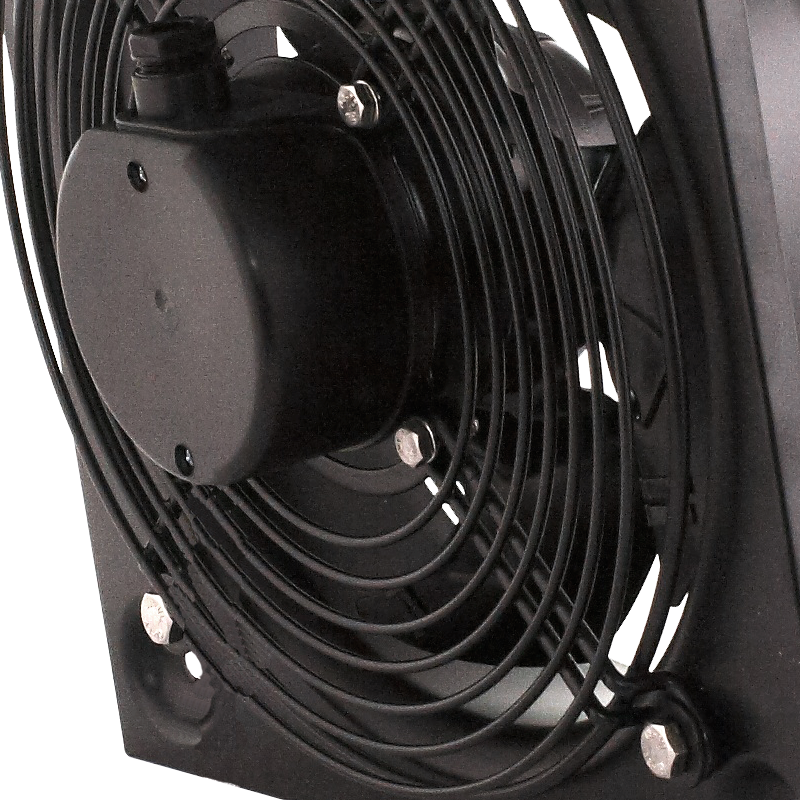

Die Lüfter sind mit Einphasenmotoren 230V 50Hz (HXBR) oder Dreiphasenmotoren 400V 50Hz (HXTR), 230 / 400V 50Hz (HXTR 250) ausgestattet. Schutzart IP44 (Modelle 250 bis 355) oder IP54 (Modelle 400 bis 800). Isolationsklasse F. Die Motoren haben einen thermischen Überlastschutz.

Auf Anfrage

Drehstrommotoren 230 / 400V-50Hz.

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ A B C D E F J K L M D1 D2 HT
  mm mm mm mm mm mm mm mm mm mm mm mm mm
HXBR/2-200 312 260 173 200 4.5 25.5 13 46 6 54 203 227 100
HXBR/2-250 315 260 220 250 10 10.5 33 53 12 73 261 294 126
HXBR/4-250 315 260 220 250 10 33 53 12 73 261 294 126
HXBR/4-315 400 330 280 315 10 41 68 12 82 320 329 149
HXBR/4-355 450 380 315 355 10 41 75 12 82 363 371 156
HXTR/2-250 315 260 220 250 10 10.5 33 53 12 73 261 294 126
HXTR/4-250 315 260 220 250 10 33 53 12 73 261 294 126
HXTR/4-315 400 330 280 315 10 41 68 12 82 320 329 149
HXTR/4-355 450 380 315 355 10 41 75 12 82 363 371 156
Typ A B C D E F J K L M D1 D2 HT
  mm mm mm mm mm mm mm mm mm mm mm mm mm
HXBR/4-400 500 420 355 400 10 12 92 78 12 122 410 422 200
HXBR/4-450 560 480 400 450 10 68 91 12 114 457 476 204
HXBR/4-500 630 560 450 500 10 13 60 97 12 104 512 536 201
HXBR/4-560 710 630 510 560 10 20 70 99 12 114 570 596 213
HXBR/4-630 800 710 580 630 10 25 60 103 12 104 640 647 207
HXBR/6-400 500 420 355 400 10 92 78 12 122 410 422 200
HXBR/6-450 560 480 400 450 10 68 91 12 114 457 476 204
HXBR/6-500 630 560 450 500 10 60 97 12 104 512 536 201
HXBR/6-560 710 630 510 560 10 20 70 99 12 114 570 596 213
HXBR/6-630 800 710 580 630 10 25 60 103 12 104 640 647 207
HXTR/4-400 500 420 355 400 10 92 78 12 97 410 422 176
HXTR/4-450 560 480 400 450 10 68 91 12 89 457 476 179
HXTR/4-500 630 560 450 500 10 13 60 97 12 79 512 536 176
HXTR/4-560 710 630 510 560 10 20 70 99 12 89 570 596 188
HXTR/4-630 800 710 580 630 10 25 60 103 12 79 640 647 182
HXTR/6-400 500 420 355 400 10 92 78 12 97 410 422 176
HXTR/6-450 560 480 400 450 10 68 91 12 89 457 476 179
HXTR/6-500 630 560 450 500 10 60 97 12 79 512 536 176
HXTR/6-560 710 630 510 560 10 70 99 12 89 570 596 188
HXTR/6-630 800 710 580 630 10 60 103 12 79 640 647 182
HXTR/6-710 900 800 637 710 10 11 115 92 17 115 720 733 206
Typ A B C E F K D1 D2 HT
  mm mm mm mm mm mm mm mm mm
HXTR/6-800 970 910 960 14.5 17 170 797 914 262
HXTR/8-800 970 910 960 14.5 17 170 797 914 245
HXTR/12-800 970 910 960 14.5 17 170 797 914 467

Zusätzliche Ausstattung
