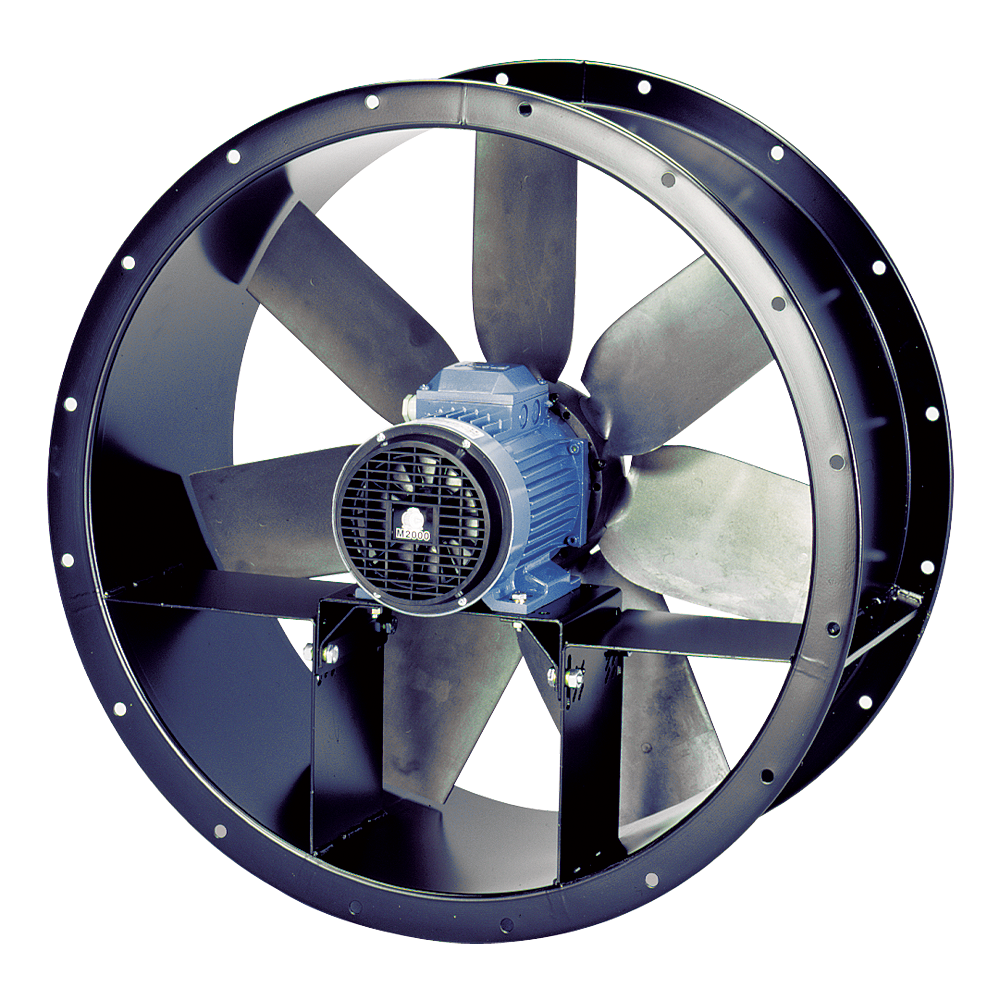

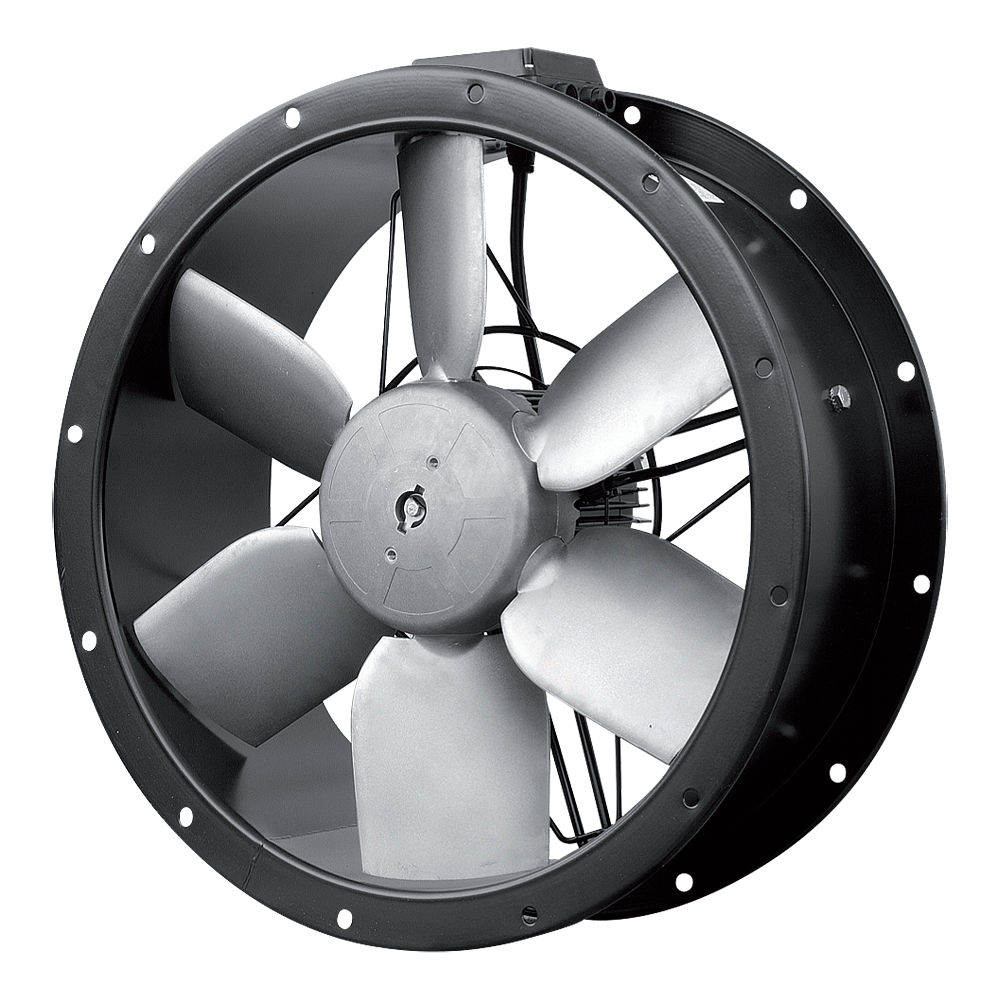

TCBB/TCBT - Axialventilator Rohrausführung

TCBB/TCBT

Axialventilator Rohrausführung

Reihe von Axialventilatoren mit zylindrischem Gehäuse, die mit Laufrädern aus Aluminium oder Kunststoff ausgestattet sind und aus hochwertigem, verzinktem Stahlblech hergestellt werden.
Fragen Sie nach einem Produkt

Anwendung

Der Lüfter ist für alle Arten von allgemeinen Lüftungsanlagen vorgesehen.
Typische Anwendungen sind:

  • allgemeine Belüftung von Geschäftsräumen und Industriehallen,
  • Belüftung von Lagern und Lagerhäusern,
  • Belüftung von Garagen und öffentlichen Gebäuden usw.

Konstruktion

  • Aluminiumblechrotor, dynamisch ausgewuchtet nach ISO 1940-1
  • Stahlblechgehäuse durch kataphoretische Lackierung mit Grundierung und Polyesterfarbe vor Korrosion geschützt
  • Anschlussdose am Gehäuse
  • Installation in horizontaler oder vertikaler Position
  • Luftstromrad -> Motor (HB)
  • Temperatur des gepumpten Mediums von -40 ° C bis + 40 ° C (Modelle 250 bis 400 und 4/710 und 800) und von -40 ° C bis + 70 ° C (Modelle 450 bis 630 und 6/710)

Elektrischer Motor

  • asynchron, einphasig 230V 50Hz (TCBB)
  • asynchron, dreiphasig 230 / 400V 50Hz, 400V 50Hz (TCBT)
  • Schutzart IP 54, Isolationsklasse F (Modelle 250 bis 400)
  • Schutzart IP 65, Isolationsklasse F (Modelle 450 bis 630 und 6/710)
  • Schutzart IP 55, Isolationsklasse F (Modelle 4/710 und 800)
  • zur Spannungsregelung (außer / 4-560H, / 4-630, 710 und T / 800)
  • zur Frequenzregelung (Drehstrommotoren)

Sonderversionen

  • explosionsgeschützte Version
  • Luftstrommotor -> Rotor (HA)

Technischer Support

Katalogkarte

Wähle einen Fan www.fanselectoronline.com

m3/h
Pa

Arbeitseigenschaften

Größe

Typ C N ØA ØB ØD ØE
  mm mm mm mm mm mm
TCBB/2-250/H 170 4 327 292 254 10
TCBB/4-250/H 170 4 327 292 254 10
TCBB/4-315/H 170 8 386 355 315 10
TCBB/4-355/H 170 8 426 395 355 10
TCBB/4-400/H 210 8 487 450 400 12
TCBB/6-355/H 170 8 426 395 355 10
TCBB/6-400/H 170 8 487 450 400 12
TCBT/2-250/H 170 4 327 292 254 10
TCBT/4-250/H 170 4 327 292 254 10
TCBT/4-315/H 170 8 386 355 315 10
TCBT/4-355/H 170 8 426 395 355 10
TCBT/4-400/H 210 8 487 450 400 12
TCBT/6-355/H 170 8 426 395 355 10
TCBT/6-400/H 170 8 487 450 400 12
Typ C N ØA ØB ØD ØE
  mm mm mm mm mm mm
TCBB/4-450/H 180 8 537 500 450 12
TCBB/4-500/H 180 12 595 560 500 12
TCBB/4-560/L 240 12 655 620 560 12
TCBB/4-560/H 240 12 655 620 560 12
TCBB/4-630/L 240 12 725 690 630 12
TCBB/6-500/H 180 12 595 560 500 12
TCBB/6-560/L 240 12 655 620 560 12
TCBB/6-630/L 240 12 725 690 630 12
TCBB/6-710/L 240 16 806 770 710 12
TCBT/4-450/H 180 8 537 500 450 12
TCBT/4-500/H 180 12 595 560 500 12
TCBT/4-560/L 240 12 655 620 560 12
TCBT/4-560/H 240 12 655 620 560 12
TCBT/4-630/L 240 12 725 690 630 12
TCBT/4-630/H 240 12 725 690 630 12
TCBT/6-450/H 180 8 537 500 450 12
TCBT/6-500/H 180 12 595 560 500 12
TCBT/6-560/H 240 12 655 620 560 12
TCBT/6-630/L 240 12 725 690 630 12
TCBT/6-630/H 240 12 725 690 630 12
TCBT/6-710/L 240 16 806 770 710 12
TCBT/6-710/H 240 16 806 770 710 12
Typ B C E ØA ØD
  mm mm mm mm mm
TCBT/4-710/L 770 380 415 806 710
TCBT/4-710/H 770 380 444 806 710
TCBT/4-800/L 860 380 437 896 800
TCBT/4-800/K 860 380 439 896 800
TCBT/4-800/G 860 380 447 896 800
TCBT/4-800/H 860 380 515 896 800
TCBT/6-800/L 860 380 408 896 800
TCBT/6-800/K 860 380 437 896 800
TCBT/6-800/G 860 380 448 896 800
TCBT/6-800/H 860 380 477 896 800

Zusätzliche Ausstattung
