EAC Ventilatoren 'ATEX'





Anwendung

Die EAC-Axiallüfter zur Kanal- und Wandmontage werden gemäß dem internationalen Standard ISO 9001 und der Qualitätssicherungsnorm PN-EN 13980 für die Herstellung von Produkten, die für den Einsatz in den explosionsgefährdeten Bereichen bestimmt sind, hergestellt.

Sie erfüllen die Anforderungen der ATEX-Richtlinie 94/9/EC, sind für den Einsatz in den explosionsgefährdeten Bereichen außerhalb von Bergwerken und Grubenräumen entworfen. Sie erfüllen die Anforderungen der II. Gruppe, Kategorie 2G/3G – 1. und/oder 2.Zone.

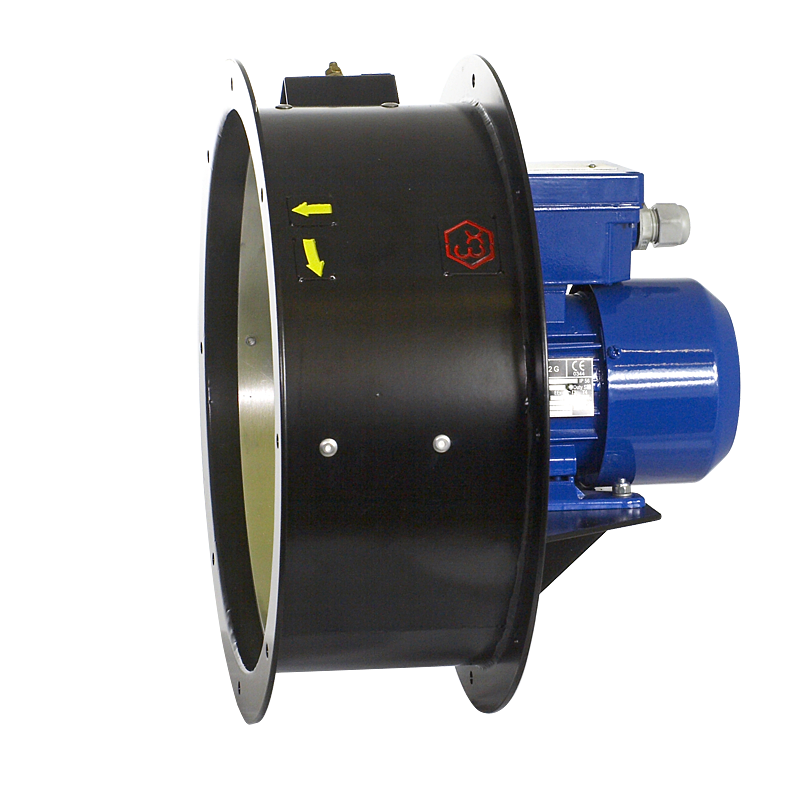

Diese Lüfter sind für die Kanal-, bzw. Wandmontage bestimmt, das Lüftergehäuse ist in der kurzen Ausführung, KO-Typ, und in der langen Ausführung, DO-Typ, lieferbar. Die Temperatur des beförderten Stoffes sowie die Umgebungstemperatur sollen zwischen -20°C und +40°C liegen.

Bauart

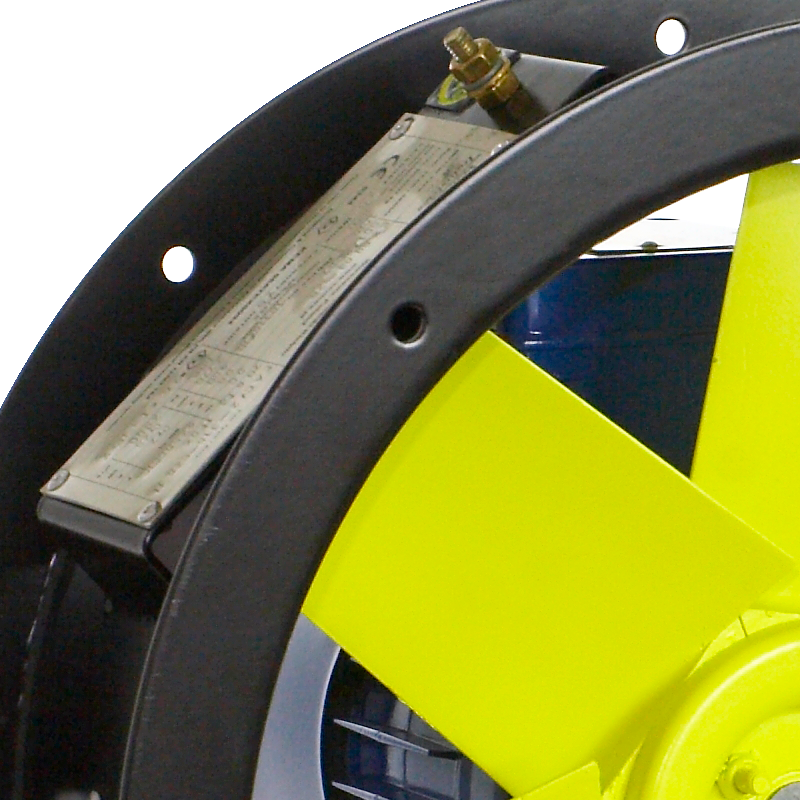

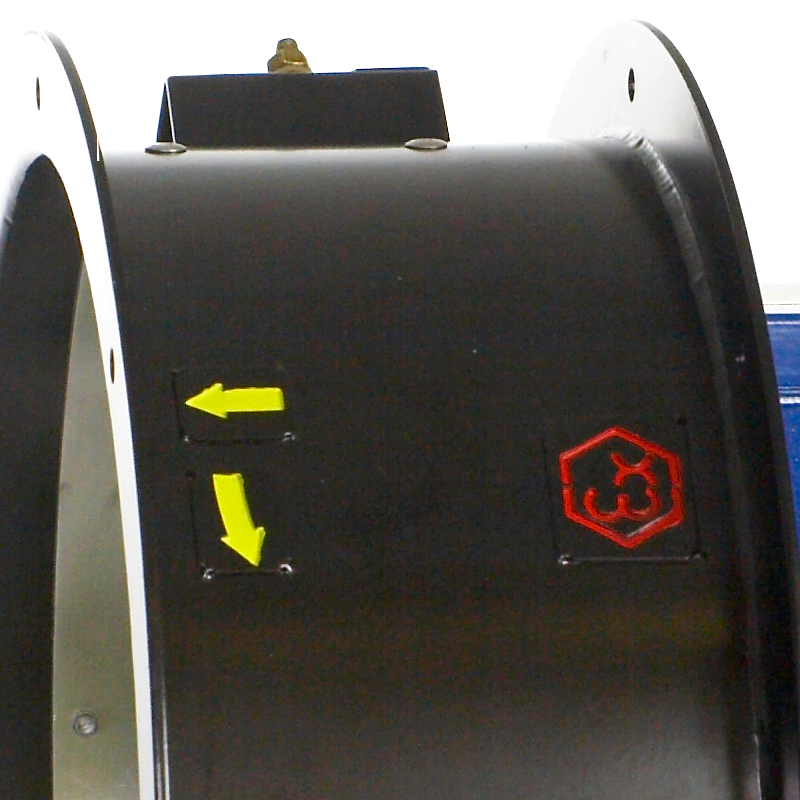

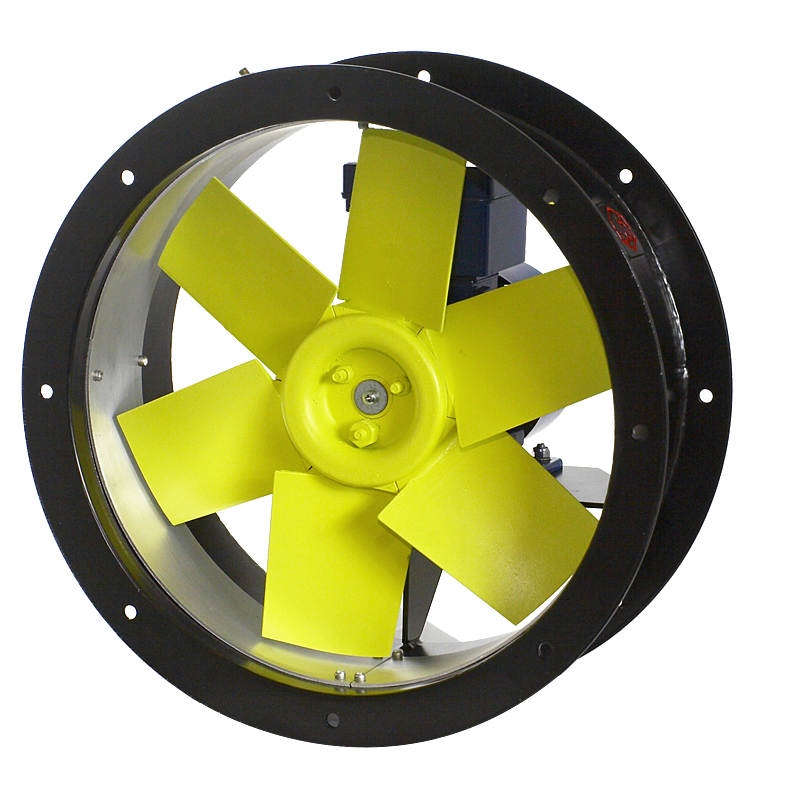

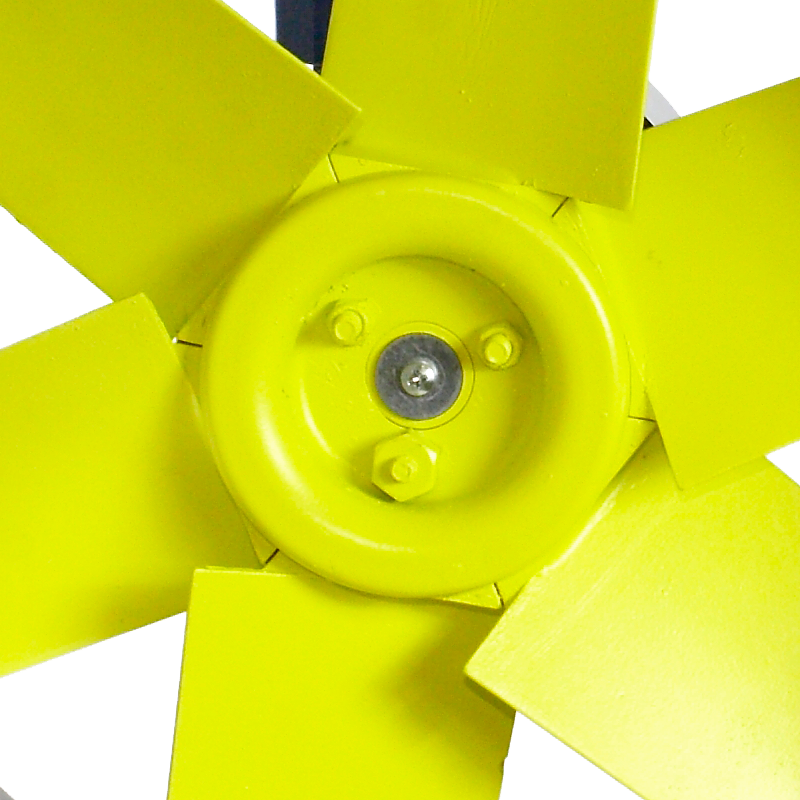

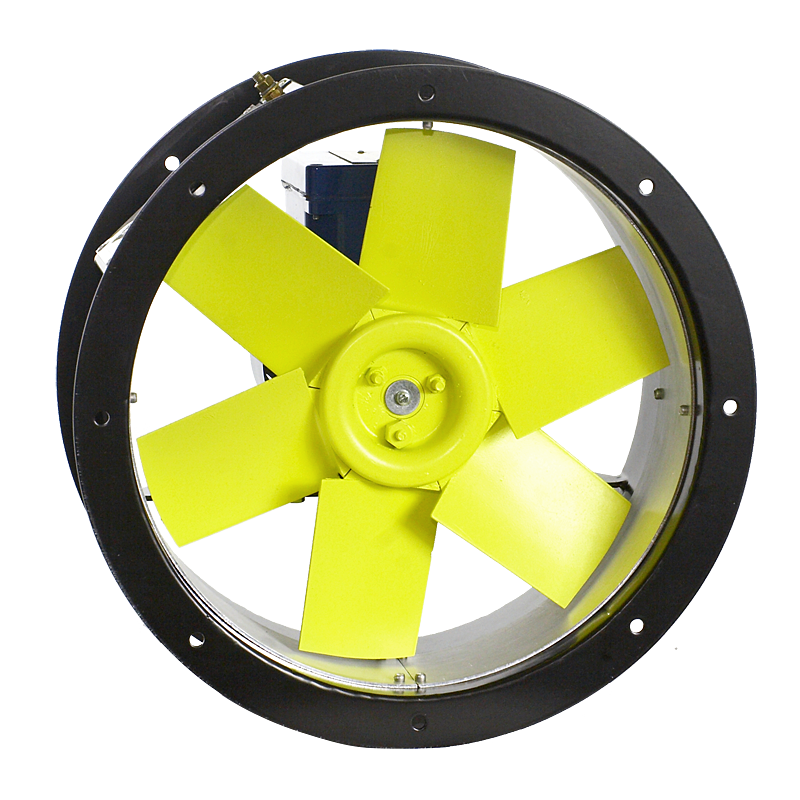

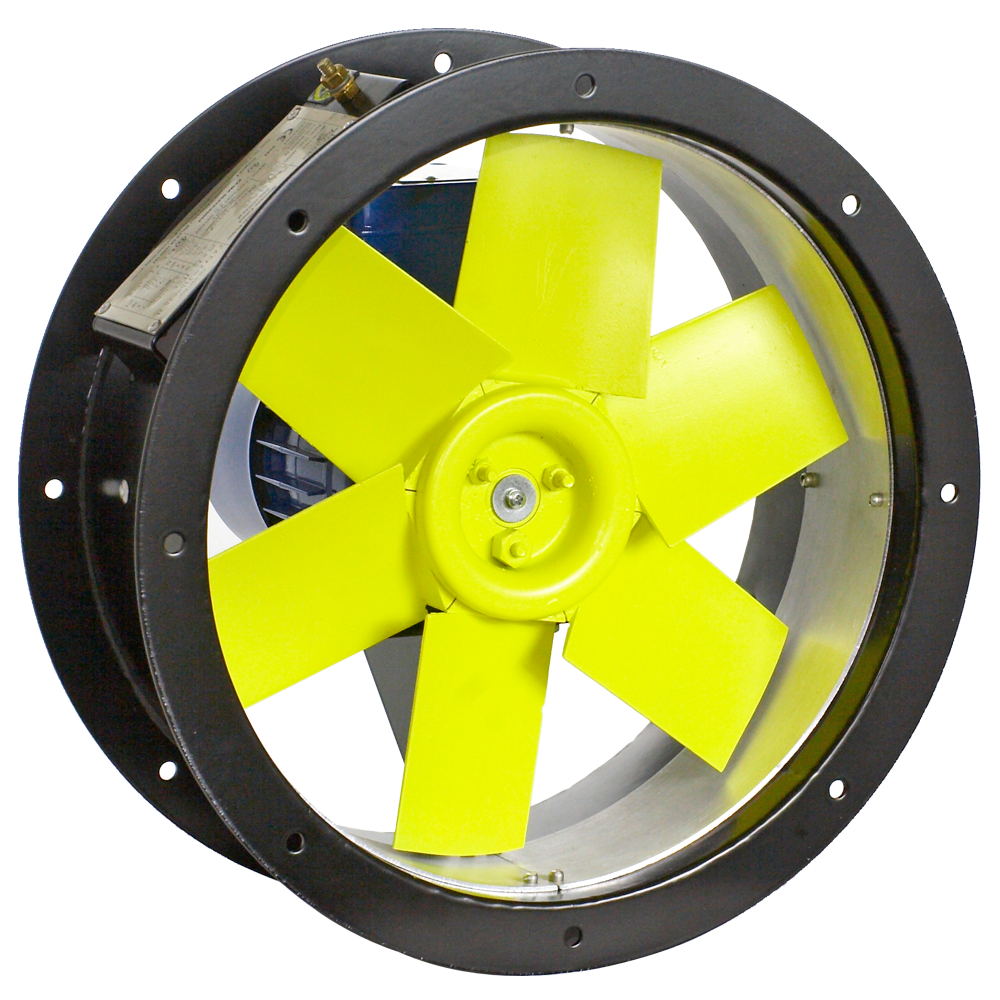

Die Gehäuse von EAC-Lüftern sind standardmäßig aus Stahlblech geschweißt, mit Polyester-Pulverlack beschichtet, das Gehäuse in Schwarz (RAL 9005), das Lüfterrad in Gelb (RAL 1016) ausgeführt. Die Konstruktion enthält Elemente aus Aluminiumblech, die die Funkenbildungsgefahr minimieren. Die Lüfterräder mit Aluminiumschaufeln werden dynamisch nach ISO1940 in der Genauigkeitsklasse G2.5 ausgewuchtet.

Elektromotor

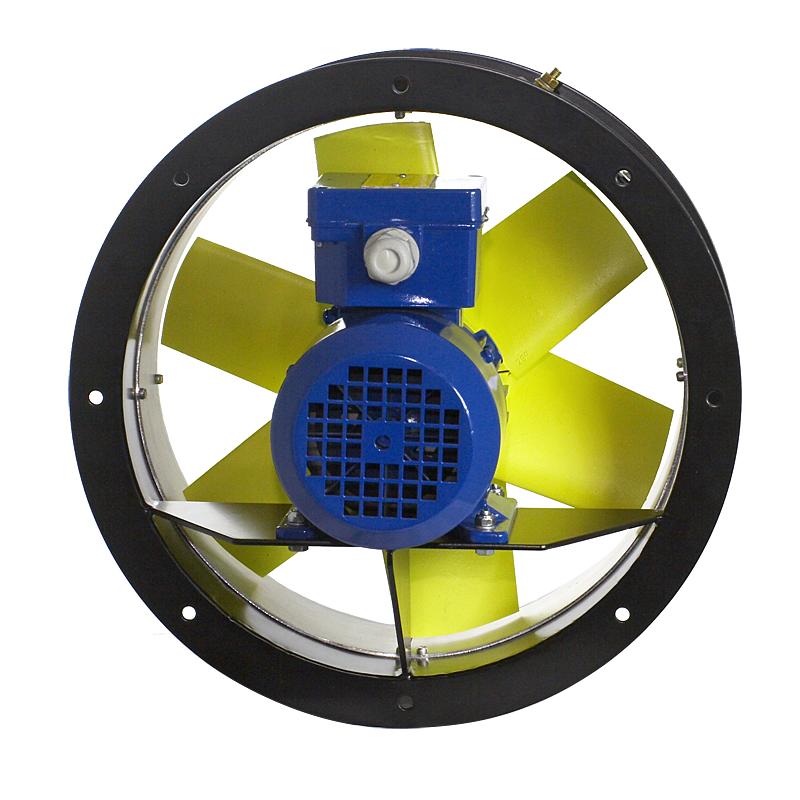

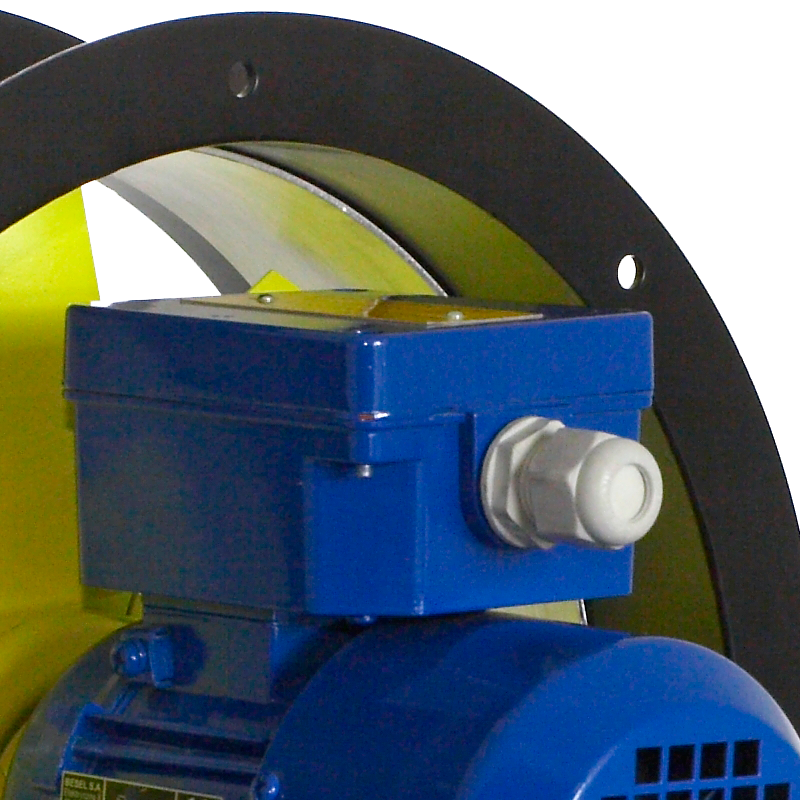

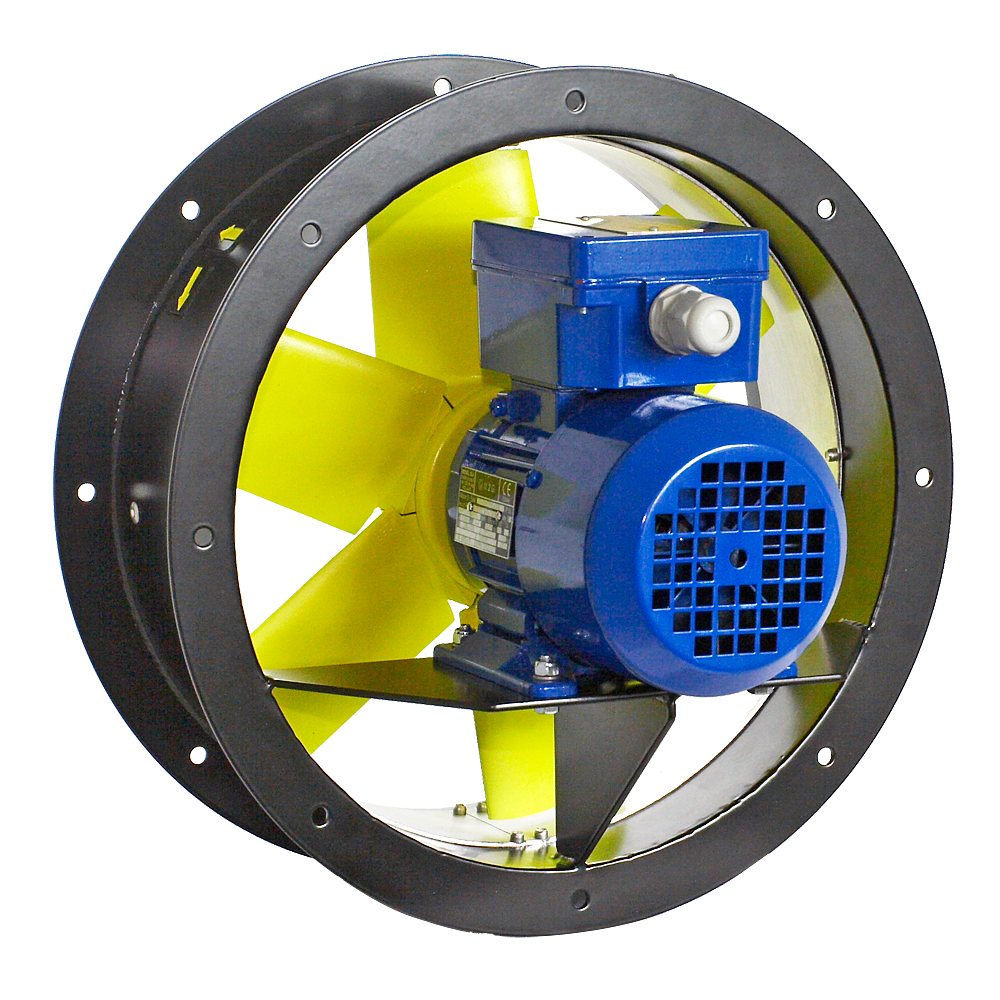

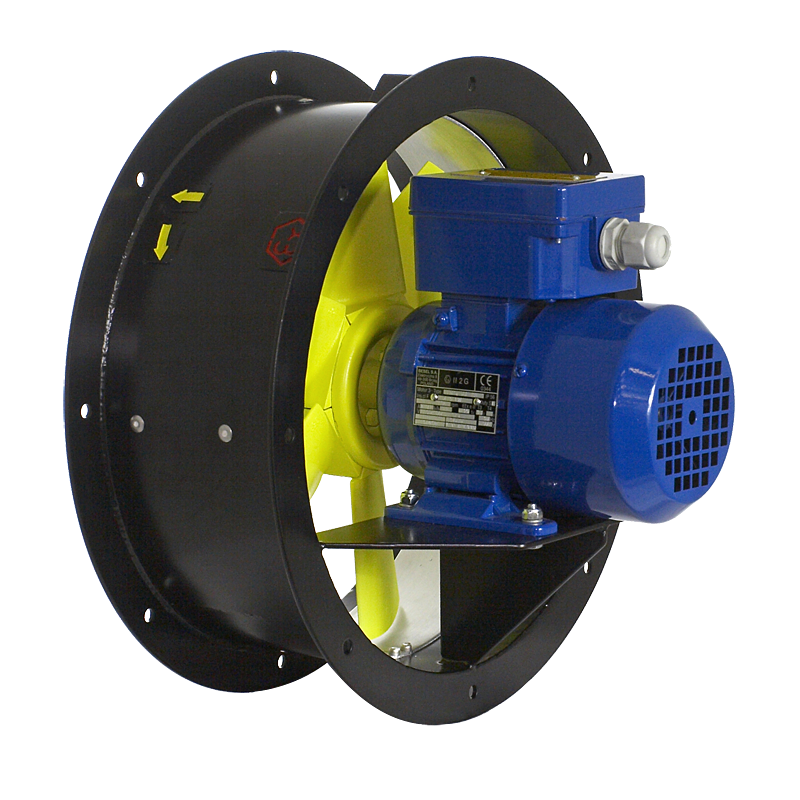

Die EAC-Lüfter werden mit elektrischen, asynchronen Drehstrommotoren 230/400V bzw. 400V 50Hz ausgestattet, die für den Betrieb in den explosionsgefährdeten Bereichen bestimmt sind. Auf Sonderbestellung sind Motore mit einer anderen Temperaturklasse, unterschiedlichen Schutzarten (z. B. nA, d, de usw.) lieferbar.

Die Motore sind mit PTC-Posistorfühlern – die an das Schutzsystem anzuschließen sind – ausgestattet, gemäß der Spezifikation des Installateurs bzw. des Kunden.


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
EAC/2-315-025 KO40027702500.72800500-20+40
EAC/2-315-025 DO40027702500.72800500-20+40
EAC/4-315-012 KO40012701200.5245075-20+40
EAC/4-315-012 DO40012701200.5245075-20+40
EAC/2-355-055 KO40027205501.43600600-20+40
EAC/2-355-055 DO40027205501.43600600-20+40
EAC/4-355-012 KO40013801200.5280095-20+40
EAC/4-355-012 DO40013801200.5280095-20+40
EAC/2-400-110 KO400278011002.46400700-20+40
EAC/2-400-110 DO400278011002.46400700-20+40
EAC/4-400-025 KO40013502500.84700110-20+40
EAC/4-400-025 DO40013502500.84700110-20+40
EAC/2-450-110 KO400278011002.47300600-20+40
EAC/2-450-110 DO400278011002.47300600-20+40
EAC/4-450-037 KO40013503701.36000160-20+40
EAC/4-450-037 DO40013503701.36000160-20+40
EAC/2-500-220 KO400286022004.710000800-20+40
EAC/2-500-220 DO400286022004.710000800-20+40
EAC/2-500-220 KO400287022004.510000800-20+40
EAC/2-500-220 DO400287022004.510000800-20+40
EAC/4-500-055 KO40013705501.67900180-20+40
EAC/4-500-055 DO40013705501.67900180-20+40
EAC/4-500-075 KO40014307501.97900180-20+40
EAC/4-500-075 DO40014307501.97900180-20+40
EAC/6-500-018 KO4008901800.8590060-20+40
EAC/6-500-018 DO4008901800.8590060-20+40
EAC/2-560-400 KO400287540007.5137001100-20+40
EAC/2-560-400 DO400287540007.5137001100-20+40
EAC/2-560-400 KO400289040007.5137001100-20+40
EAC/2-560-400 DO400289040007.5137001100-20+40
EAC/4-560-110 KO400140511002.711200200-20+40
EAC/4-560-110 DO400140511002.711200200-20+40
EAC/4-560-110 KO400140511002.811200200-20+40
EAC/4-560-110 DO400140511002.811200200-20+40
EAC/6-560-025 KO4008702501770070-20+40
EAC/6-560-025 DO4008702501770070-20+40
EAC/2-630-700 KO4002920700012.7220001200-20+40
EAC/2-630-700 DO4002920700012.7220001200-20+40
EAC/2-630-750 KO4002920750014220001200-20+40
EAC/2-630-750 DO4002920750014220001200-20+40
EAC/4-630-150 KO400141515003.714800250-20+40
EAC/4-630-150 DO400141515003.714800250-20+40
EAC/4-630-150 KO400141515003.614800250-20+40
EAC/4-630-150 DO400141515003.614800250-20+40
EAC/6-630-037 KO4009103701.31020090-20+40
EAC/6-630-037 DO4009103701.31020090-20+40
EAC/6-630-037 KO4009103701.31020090-20+40
EAC/6-630-037 DO4009103701.31020090-20+40
EAC/4-710-400 KO400143040008.324000300-20+40
EAC/4-710-400 DO400143040008.324000300-20+40
EAC/4-710-400 KO400143040008.424000300-20+40
EAC/4-710-400 DO400143040008.424000300-20+40
EAC/6-710-055 KO4008805501.712000120-20+40
EAC/6-710-055 DO4008805501.712000120-20+40
EAC/6-710-055 KO4008805501.812000120-20+40
EAC/6-710-055 DO4008805501.812000120-20+40
EAC/8-710-037 KO4006903701.91160070-20+40
EAC/8-710-037 DO4006903701.91160070-20+40
EAC/4-800-550 KO4001445550011.132000400-20+40
EAC/4-800-550 DO4001445550011.132000400-20+40
EAC/4-800-550 KO4001445550011.132000400-20+40
EAC/4-800-550 DO4001445550011.132000400-20+40
EAC/6-800-150 KO40094515004.120000170-20+40
EAC/6-800-150 DO40094515004.120000170-20+40
EAC/6-800-150 KO40094515004.320000170-20+40
EAC/6-800-150 DO40094515004.320000170-20+40
EAC/8-800-075 KO4007007502.617500100-20+40
EAC/8-800-075 DO4007007502.617500100-20+40
EAC/4-900-750 KO4001450750014.638000500-20+40
EAC/4-900-750 DO4001450750014.638000500-20+40
EAC/4-900-750 KO4001450750014.838000500-20+40
EAC/4-900-750 DO4001450750014.838000500-20+40
EAC/6-900-300 KO40094530006.829000220-20+40
EAC/6-900-300 DO40094530006.829000220-20+40
EAC/6-900-300 KO40094530006.929000220-20+40
EAC/6-900-300 DO40094530006.929000220-20+40
EAC/8-900-150 KO40071015005.325000120-20+40
EAC/8-900-150 DO40071015005.325000120-20+40
EAC/4-1000-1100 KO40014601100021.249000440-20+40
EAC/4-1000-1100 DO40014601100021.249000440-20+40
EAC/4-1000-1100 KO40014601100020.549000440-20+40
EAC/4-1000-1100 DO40014601100020.549000440-20+40
EAC/6-1000-400 KO40095040008.538500200-20+40
EAC/6-1000-400 DO40095040008.538500200-20+40
EAC/6-1000-400 KO40095040009.438500200-20+40
EAC/6-1000-400 DO40095040009.438500200-20+40
EAC/8-1000-220 KO40071022005.734000110-20+40
EAC/8-1000-220 DO40071022005.734000110-20+40
EAC/6-1250-1100 KO400980110002259000400-20+40
EAC/6-1250-1100 DO400980110002259000400-20+40
EAC/6-1250-1100 KO400980110002459000400-20+40
EAC/6-1250-1100 DO400980110002459000400-20+40
EAC/8-1250-750 KO40072075001764000220-20+40
EAC/8-1250-750 DO40072075001764000220-20+40

Modell
A
B
C für KO*
C für DO**
D
E
Öffnungsanzahl
EAC/x-315- xxx
375
345
140
360
315
8
8
EAC/x-355- xxx
426
395
200
360
355
8
8
EAC/x-400- xxx
500
450
250
380
400
10
8
EAC/x-450-xxx
550
500
250
380
450
10
8
EAC/x-500- xxx
600
550
275
500
500
12
12
EAC/x-560- xxx
660
610
275
550
560
12
12
EAC/x-630- xxx
736
690
400
800
630
12
12
EAC/x-710- xxx
810
760
275
550
710
12
12
EAC/x-800- xxx
900
850
400
800
800
12
12
EAC/x-900- xxx
1000
950
400
800
900
12
12
EAC/x-1000-xxx
1100
1050
430
850
1000
12
12
EAC/x-1250-xxx
1350
1310
430
850
1250
12
16

*kurtz Gehäuse    **lange Gehäuse
