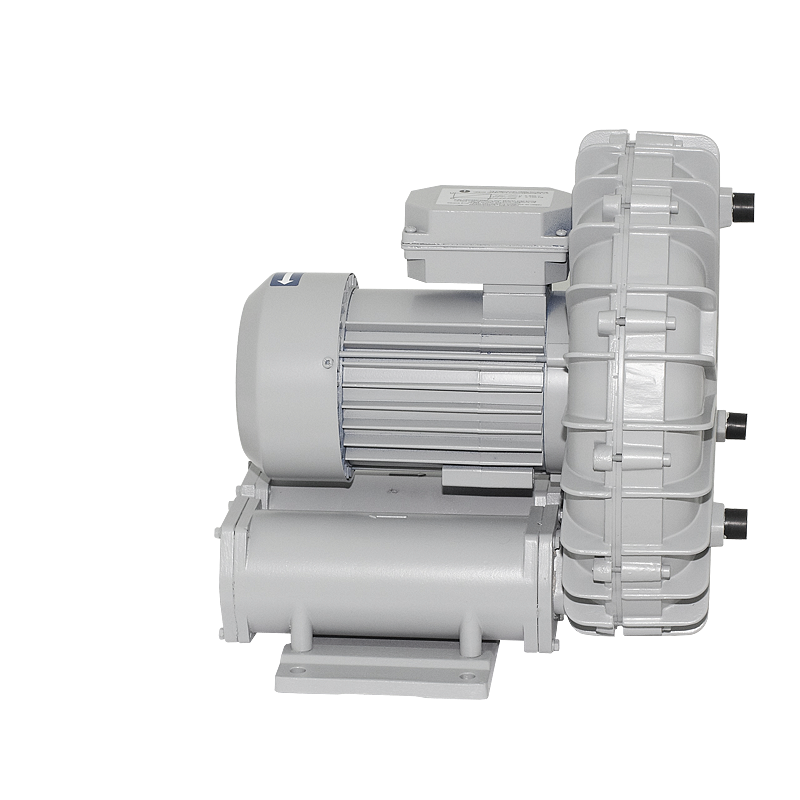

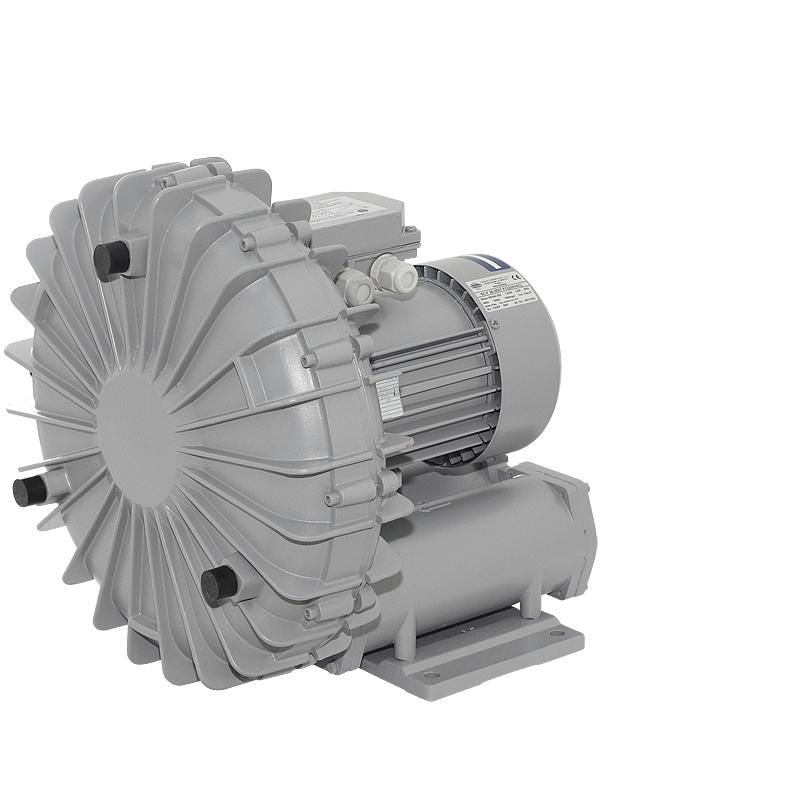

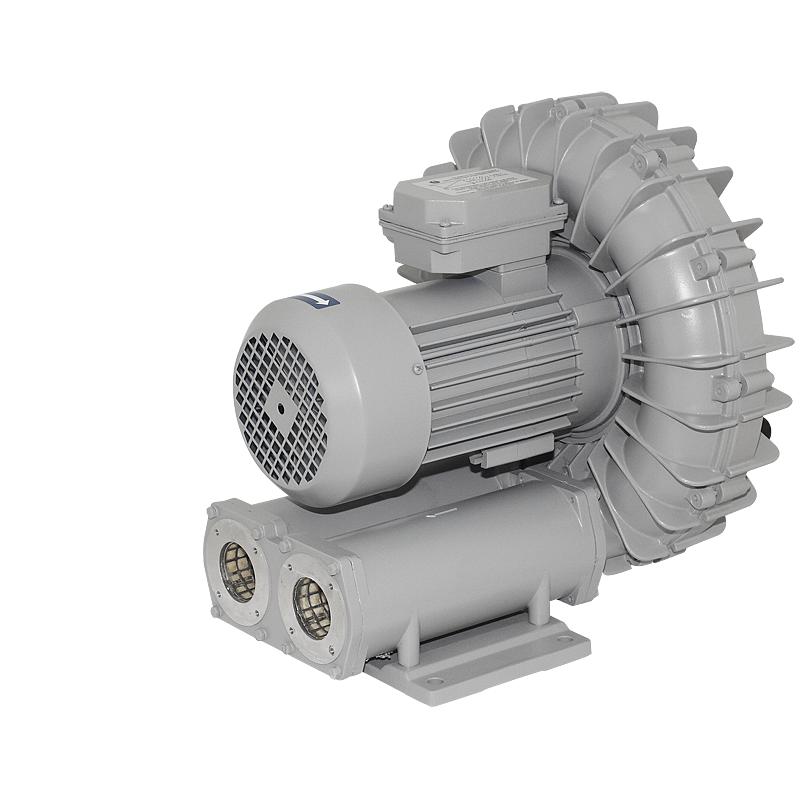

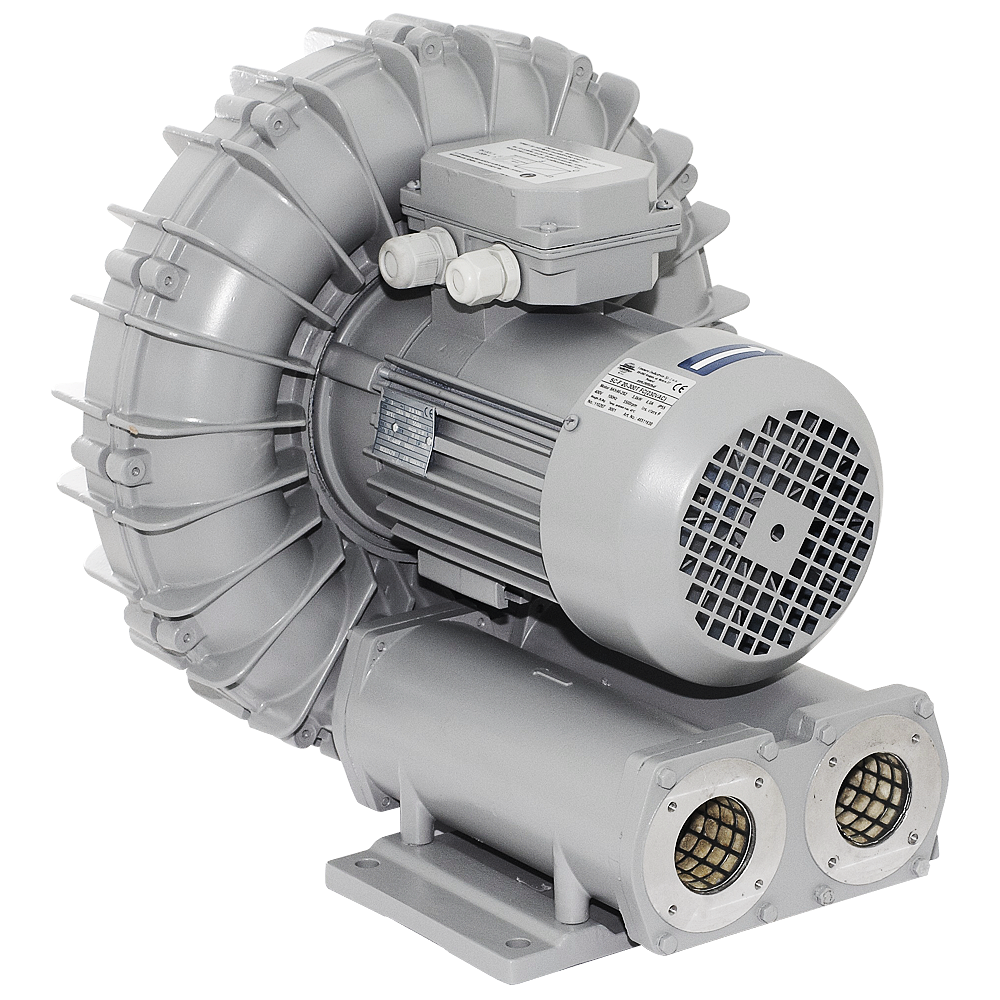

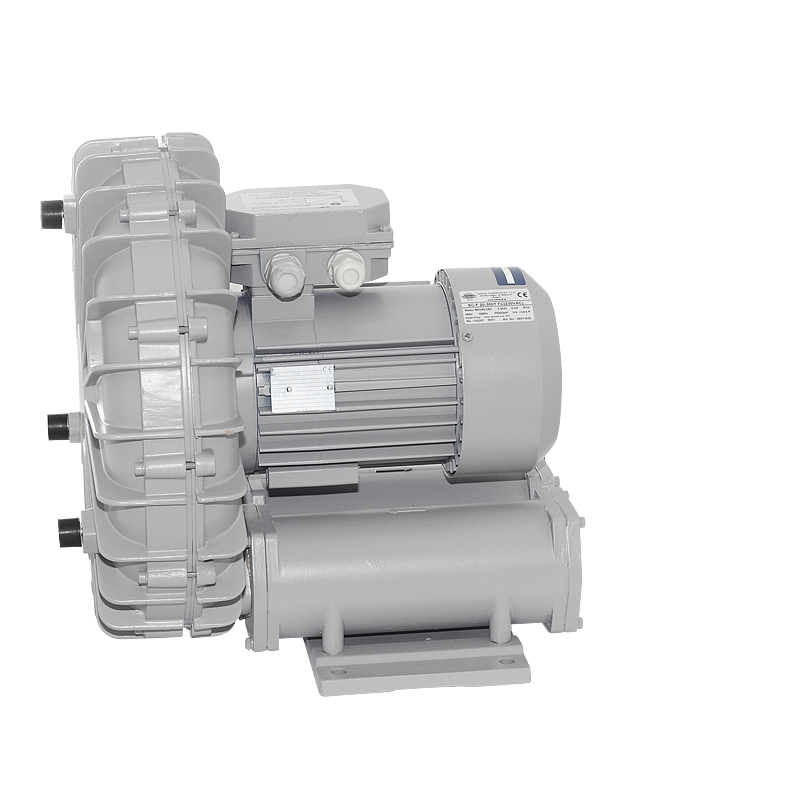

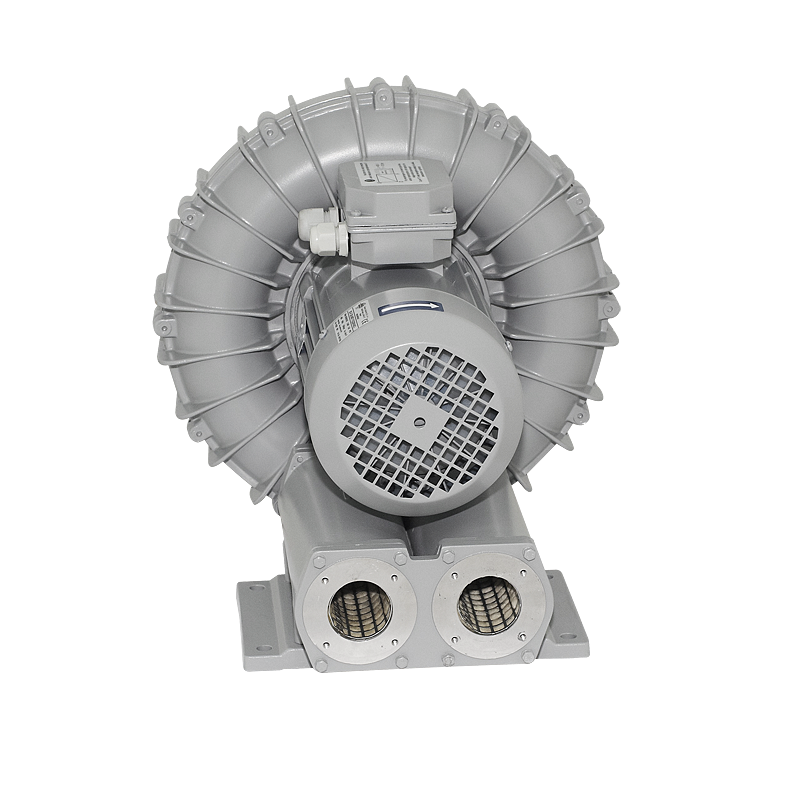

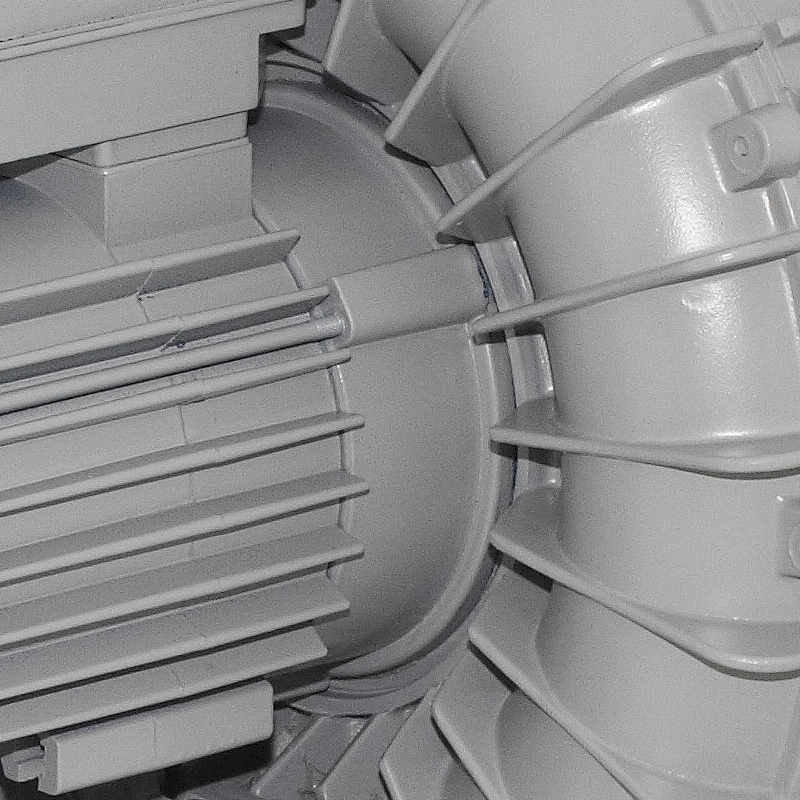

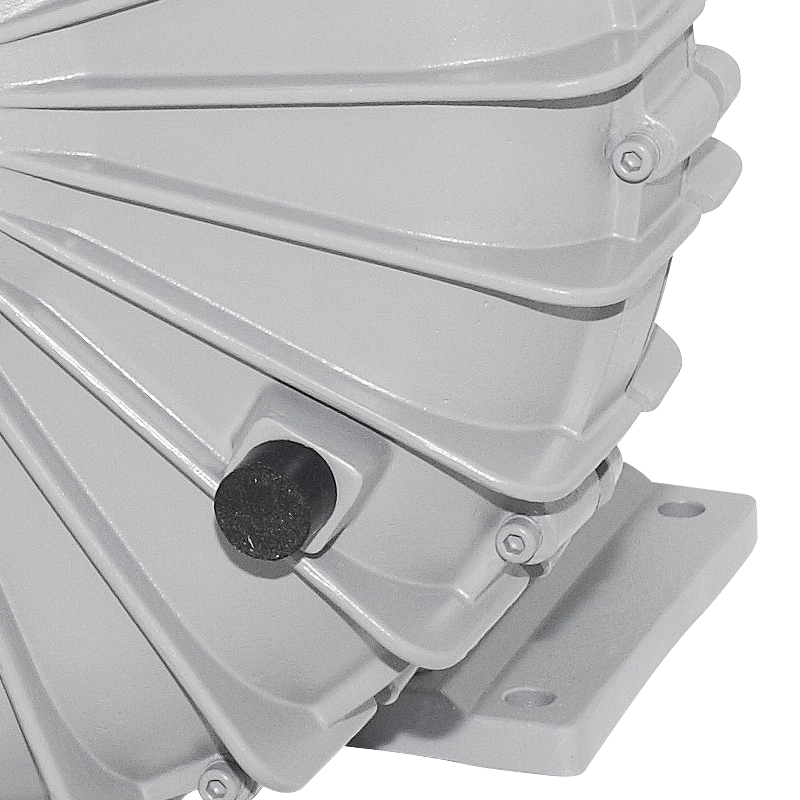

SC-F Seitenkanalverdichter




Anwendung

Seitenkanallüfter mit Direktantrieb für ölfreie Beförderung von nicht aggresiven und explosionssicheren Gasen oder zur Erzeugung des Über- und Unterdrucks. Anlagen zur Beförderung geringer Luftmengen bei großen Strömungswiderständen, Luftförderungsanlagen, Druckmaschinen, Rohrpost, Pressluftheber, mehrstüfige Filteranlagen mit sehr hohem Staubabscheidgrad, Industriestaubsauger, Schwimmbadbelüftung, Filterspülung in Bio-Kläranlagen, Galvanisierereien u.ä.

Bauart

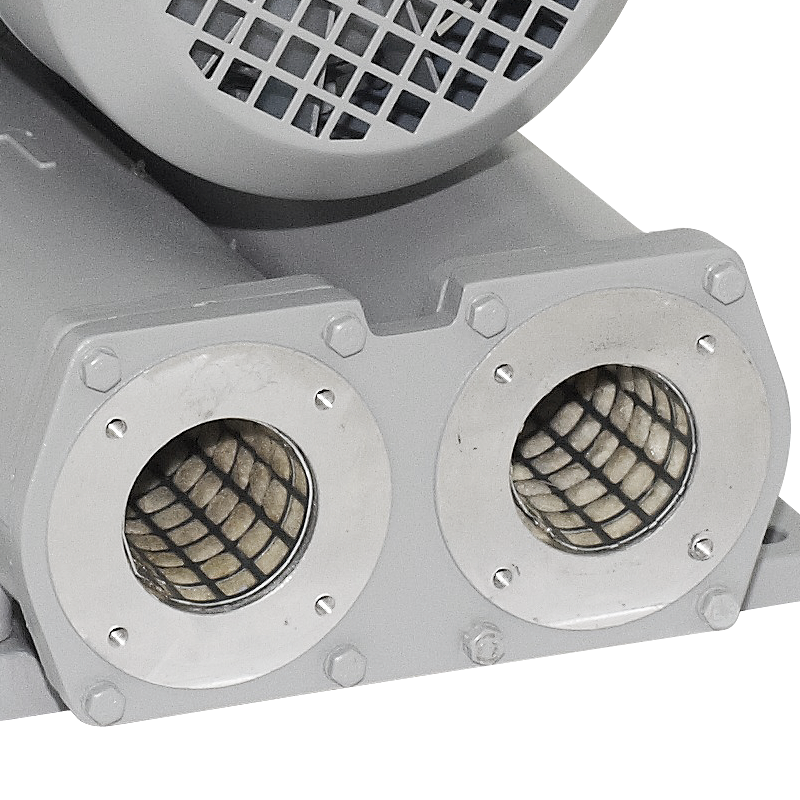

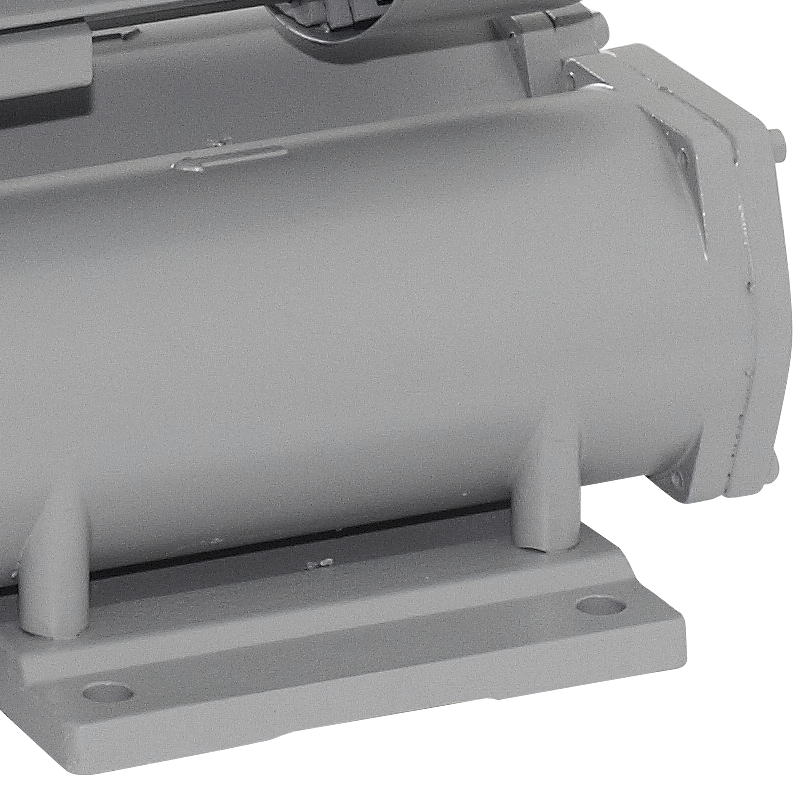

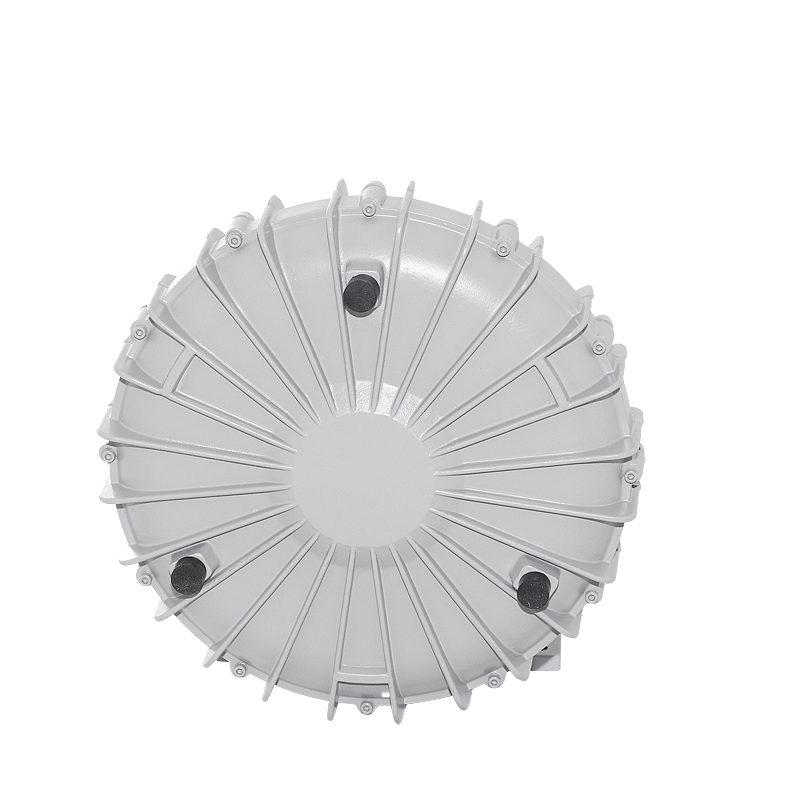

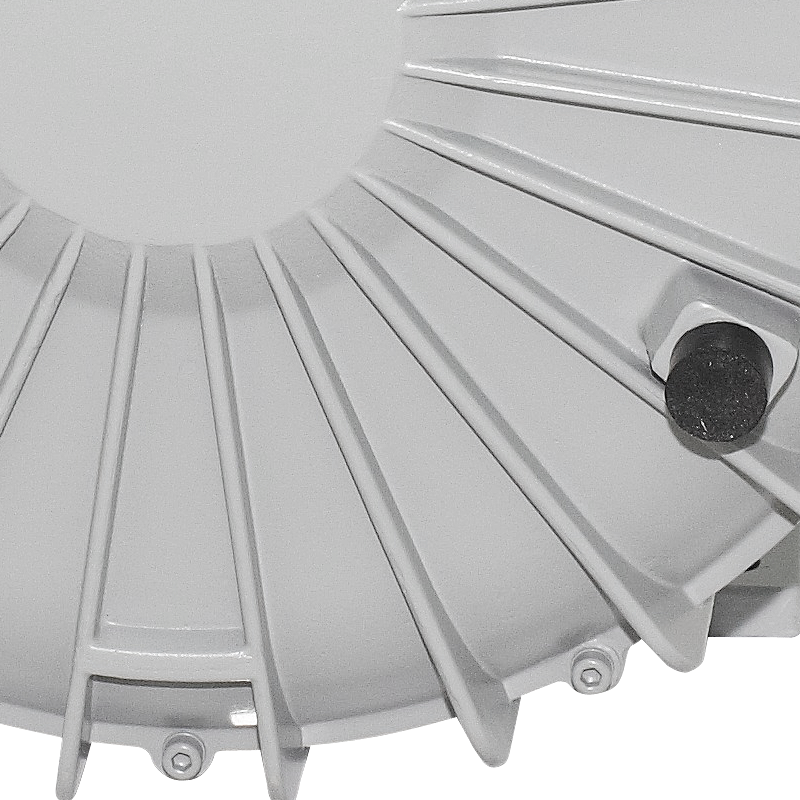

Lüftergehäuse, Laufrad (dynamisch ausgewuchtet gemäß ISO 1940) sowie Schalldämpfergehäuse aus Aluminiumlegierungen. Betriebslage des Lüfters - waagrecht oder senkrecht. Lüfter mit Riemenantrieb und mit Kennlinien gemäß den Kundenspezifikationen werden auf Wunsch gefertigt. Auf Wunsch kann das Gerät in beliebiger Farbe der RAL-Farbpalette geliefert werden (standardmäßig RAL7042 - grau).

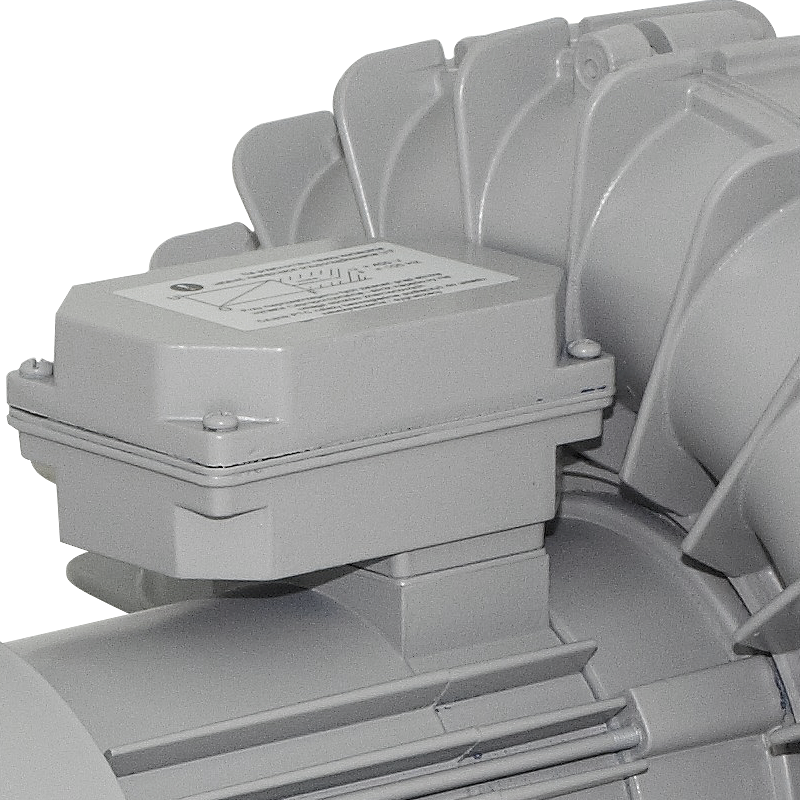

Elektromotor

Asynchrondrehstrommotoren 230/400V (D/Y) oder 400V (D),100 Hz, mit PTC-Überlastungsschutz und mit 24VDC oder 230VAC versorgter Fremdbelüftung ausgerüstet. Die Motoren sind gemäß der Norm PN-EN 60034-1 hergestellt und besitzen das CE-Zeichen. Isolierklasse F, Schutzgrad IP55.
Der Einsatz vom fremdbelüfteten Motor ermöglicht die Regelung der Lüfterdrehzahl im weiten Bereich.

Der Versorgungsumrichter des Motors muss sich mit folgender U(f)-Zuordnung kennzeichnen:



Bei Nichtbeachtung der Empfehlungen steigt der Motorstrom überproportional und der Antriebsmotor erreicht die Nenndrehzahl nicht. Keinesfalls darf am Umrichter höhere Frequenz (Drehzahl) eingestellt werden als  auf dem Typenschild angegeben, da es zur Motorüberlastung oder Beschädigung des Lüfters infolge der zu hohen Drehzahl führen kann. Darüber hinaus darf am Umrichter kein sog. boost eingestellt werden, da es eine übermäßige Erwärmung des Motors zur Folge hat. Zum Schutz des Antriebmotors soll ein Temperaturfühler an entsprechende Eingänge des Umrichters angeschlossen werden.


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
SC-F-10-150T FC (230VAC)400460015003.216414500-20+6022
SC-F-10-150T FC (230VAC)400460015003.214020500-20+6022
SC-F-10-150T FC (230VAC)400460015003.216013500-20+6022
SC-F-10-150T FC (230VAC)400460015003.213217000-20+6022
SC-F-10-150T FC (230VAC)400460015003.211523500-20+6022
SC-F-10-220T FC (230VAC)400460022004.716426000-20+6024
SC-F-10-220T FC (230VAC)400460022004.716021500-20+6024
SC-F-10-220T FC (230VAC)400460022004.713229500-20+6024
SC-F-20-300T FC (230VAC)400460030006.126513000-20+6034
SC-F-20-300T FC (230VAC)400460030006.122521500-20+6034
SC-F-20-300T FC (230VAC)400460030006.122017500-20+6034
SC-F-20-300T FC (230VAC)400460030006.127030000-20+6034
SC-F-20-400T FC (230VAC)400460040007.526524500-20+6037
SC-F-20-400T FC (230VAC)400460040007.522529000-20+6037
SC-F-20-400T FC (230VAC)400460040007.527024000-20+6037
SC-F-20-400T FC (230VAC)400460040007.522030000-20+6037
SC-F-30-750T FC (230VAC)400460075001551036000-20+6055
SC-F-30-750T FC (230VAC)400460075001551036000-20+6055
SC-F-40-1500T FC (230VAC)40046001500029.5100028000-20+60155
SC-F-40-1500T FC (230VAC)40046001500029.5100028000-20+60155
