SC Seitenkanalverdichter








Anwendung

Geräte zur Druckluftförderung, grafische Maschinen, Rohrpost, Druckluftheber, mehrstufige Filtriergeräte mit einem sehr hohen Staubabscheidungsgrad, Industriestaubsauger, Belüftung von Becken in umweltfreundlichen Klärungsanlagen, Galvanikbetrieben usw.

Bauart

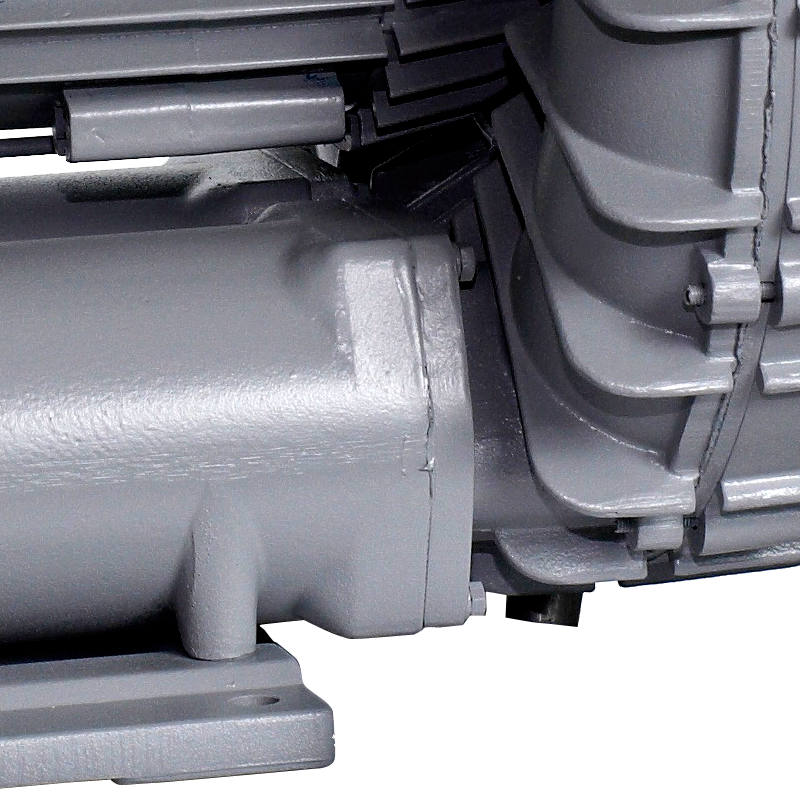

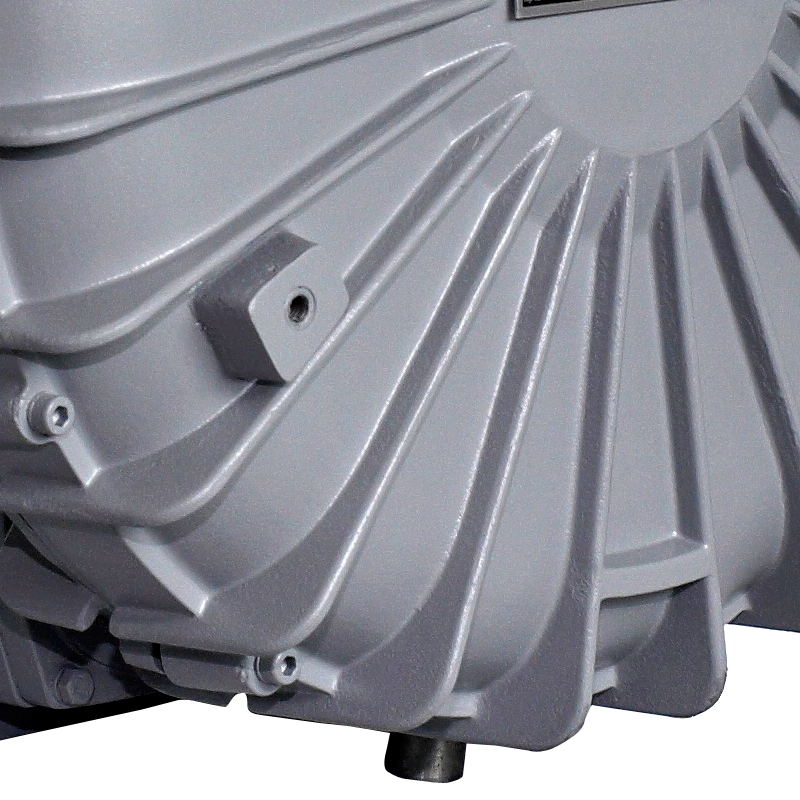

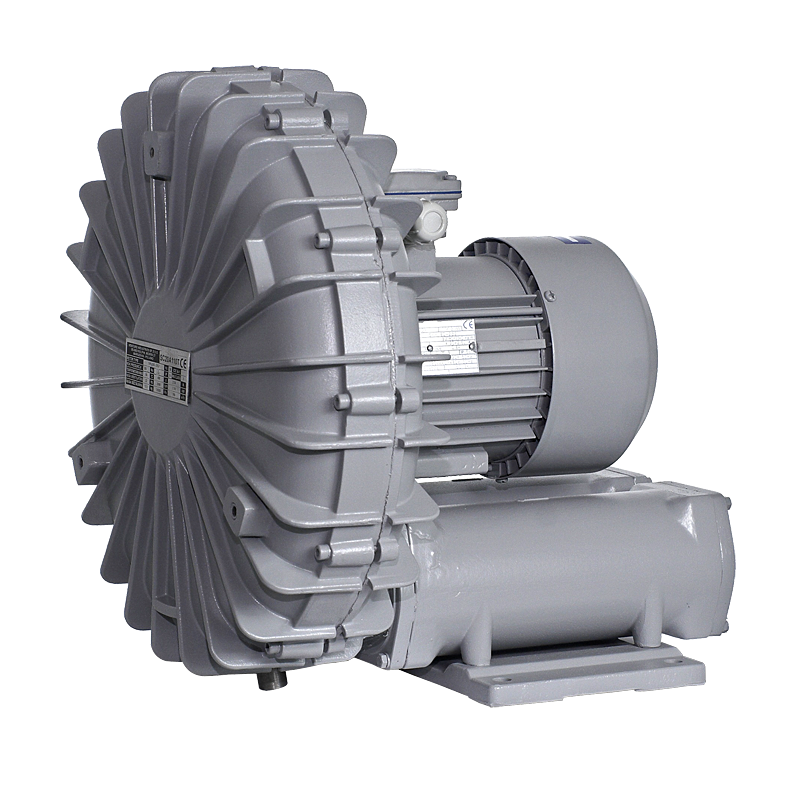

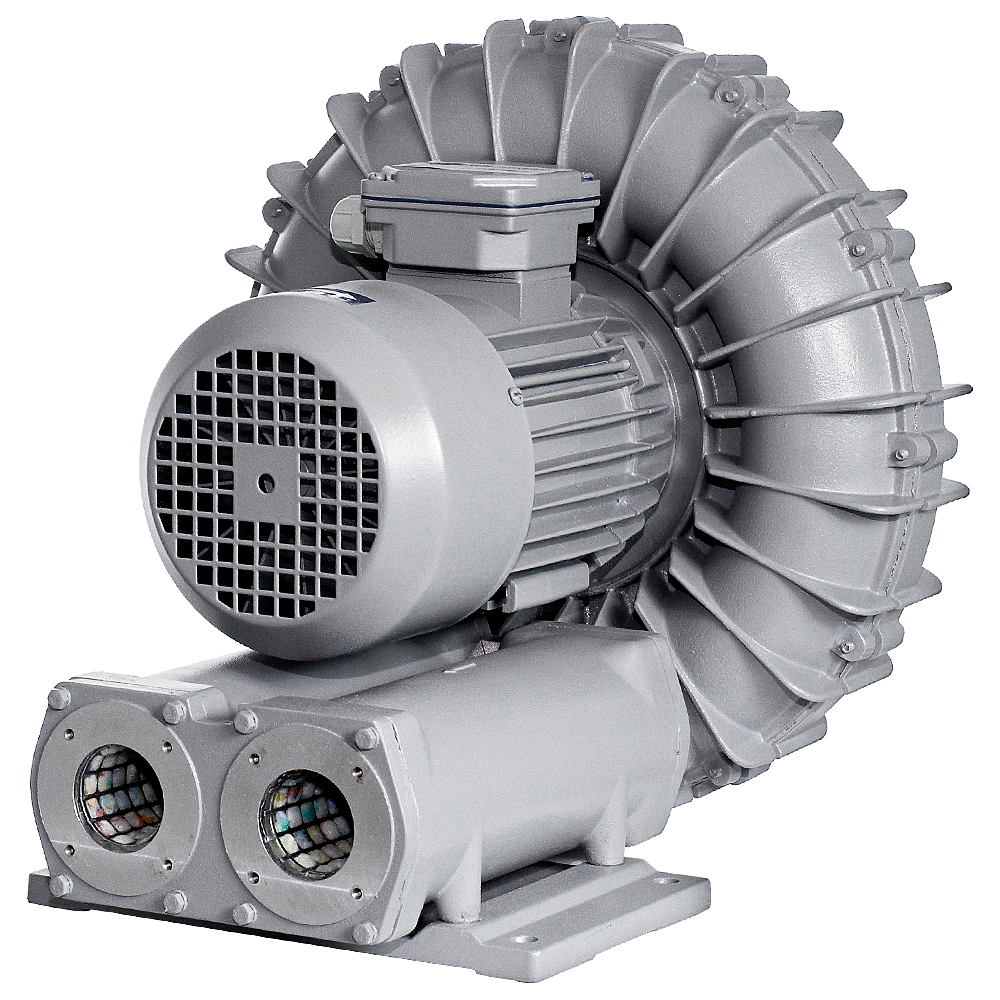

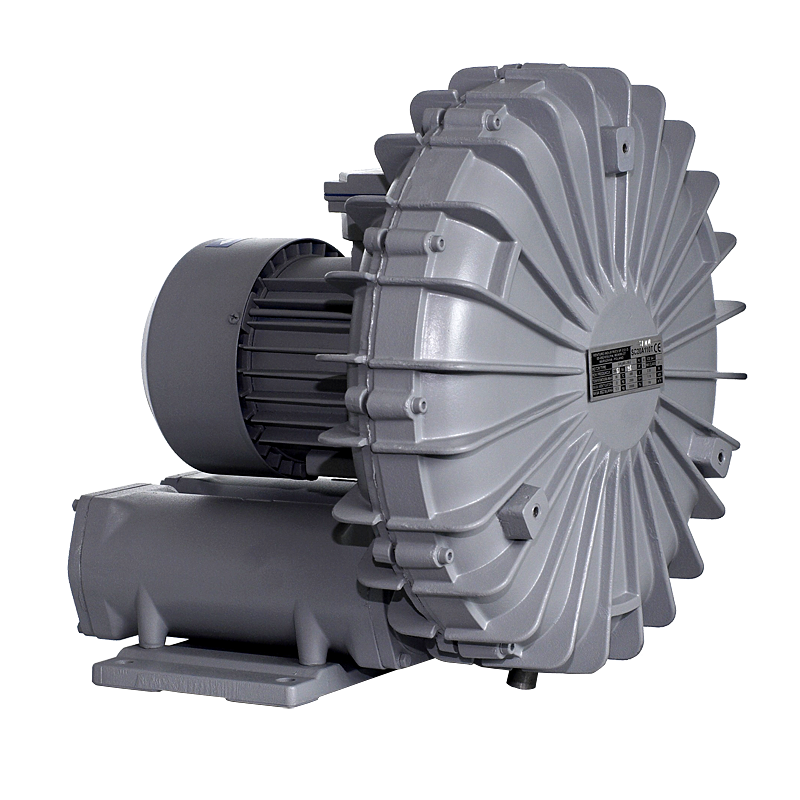

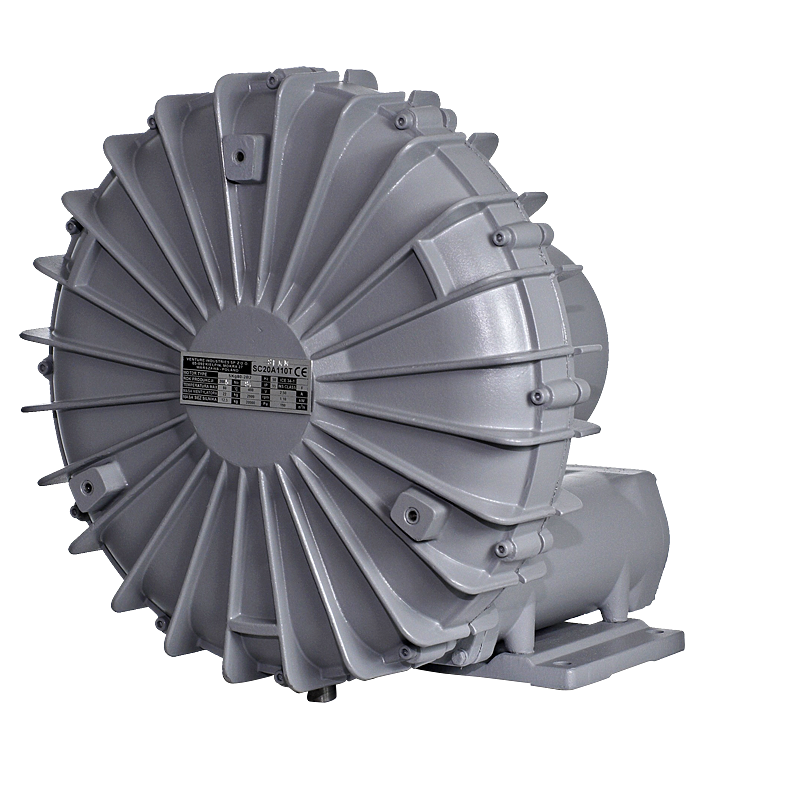

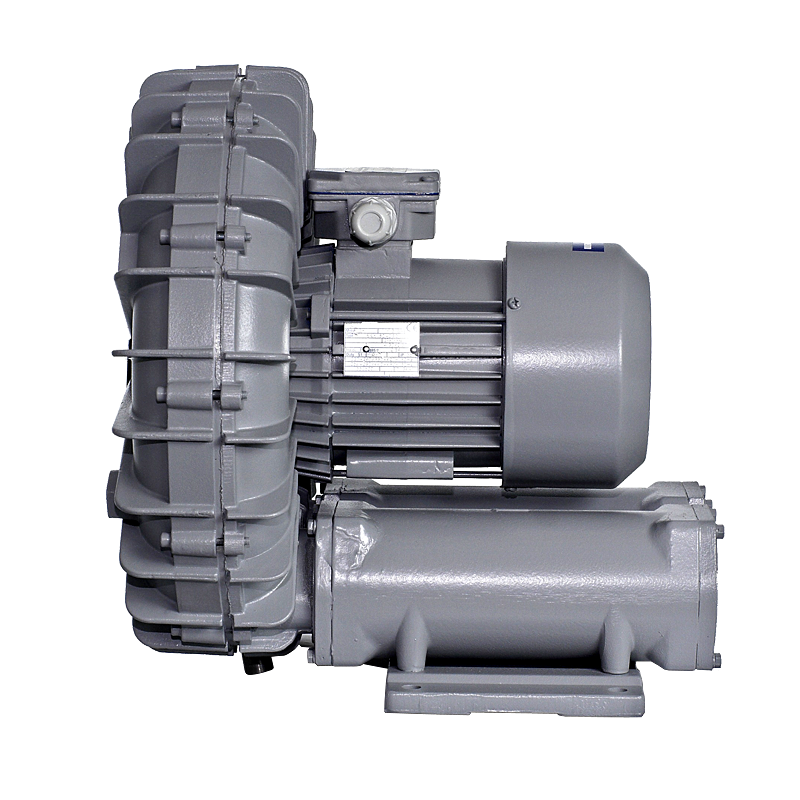

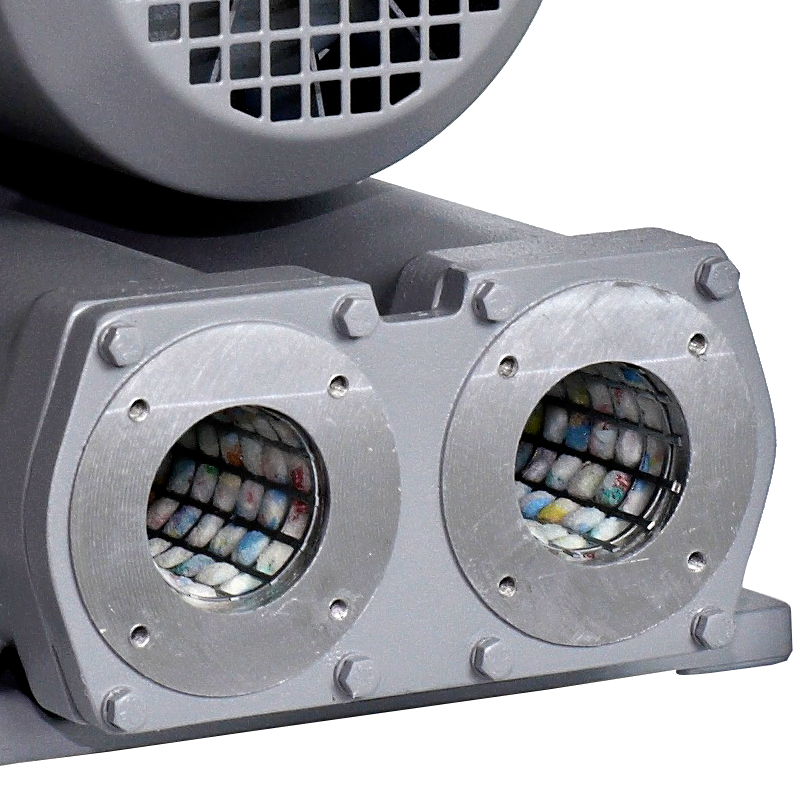

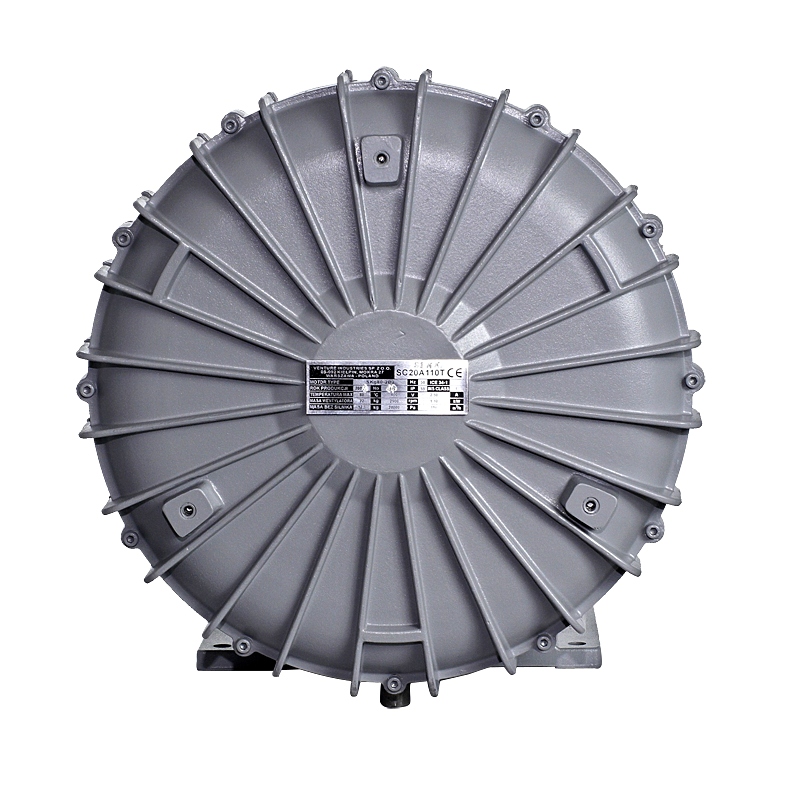

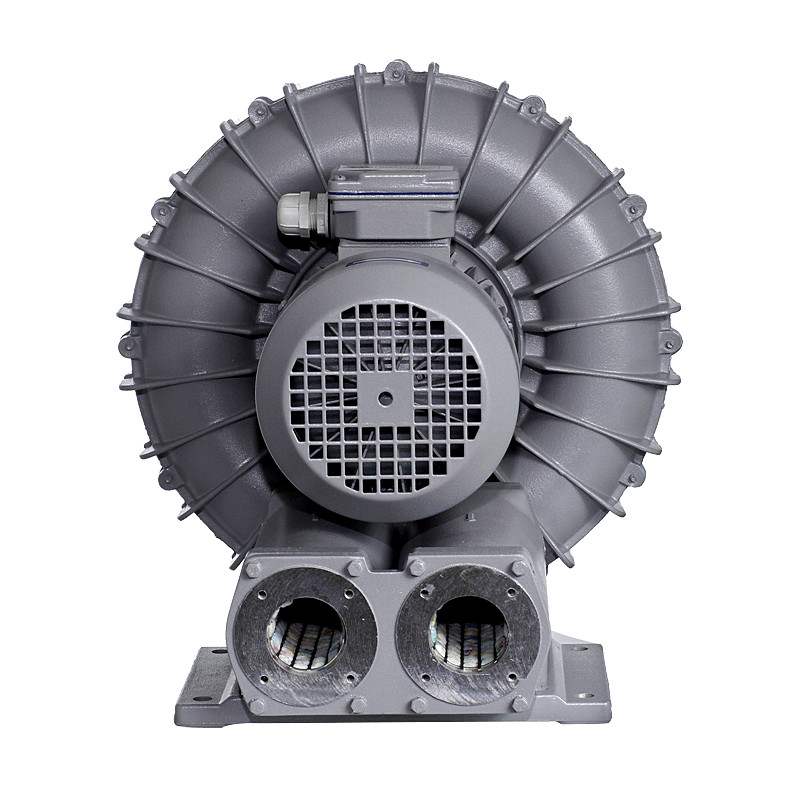

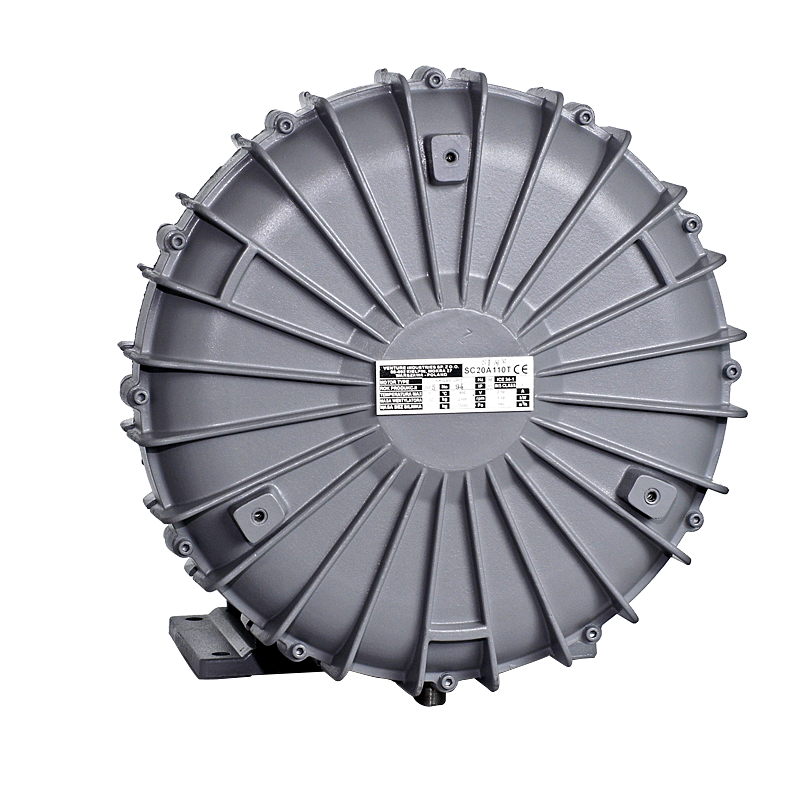

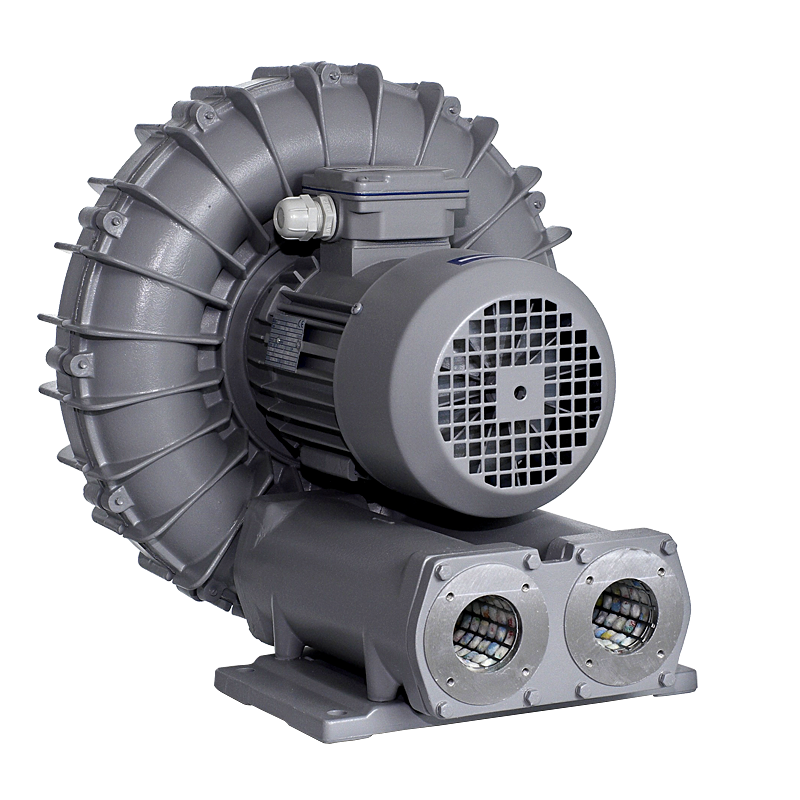

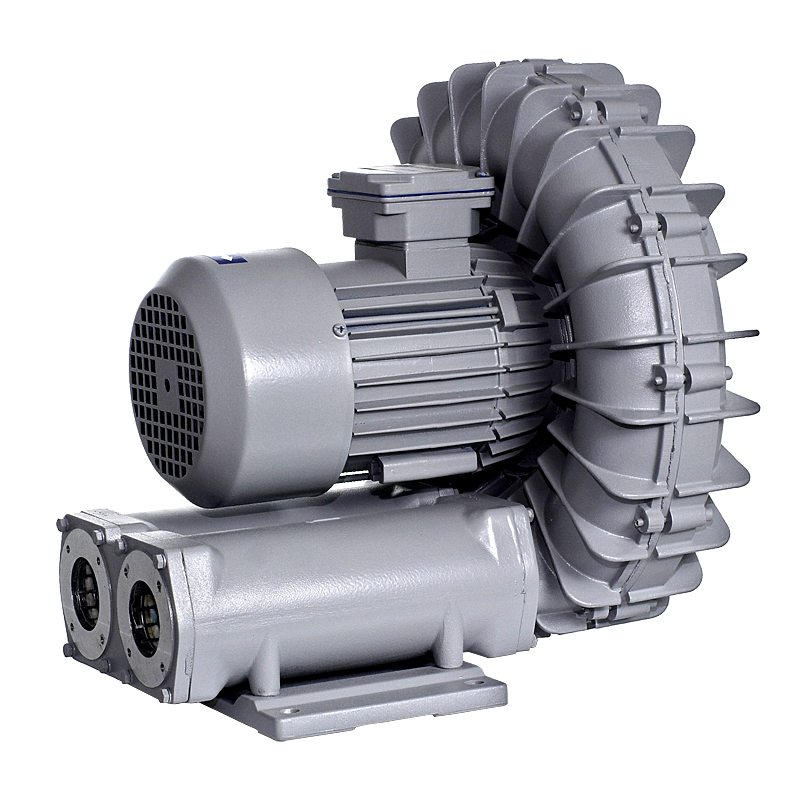

Der Lüfter zum seitlichen Kanaleinbau mit Direktantrieb ist für die ölfreie Förderung von nicht aggressiven und nicht entflammbaren Gasen oder für die Überdruck- und Unterdruckerzeugung bestimmt. Das Lüftergehäuse, Lüfterrad (dynamisch ausgewuchtet nach ISO 1940) und das Gehäuse des Schalldämpfers sind aus Aluminiumlegierungen hergestellt.

Der Lüfter eignet sich für den waagerechten bzw. senkrechten Betrieb. Auf Wunsch sind Lüfter mit Bandantrieb mit kundenspezifischen Kennlinien lieferbar. Auf Bestellung kann das Gerät im beliebigen Farbton aus der RAL-Farbpalette (standardmäßig RAL 7042 - grau) geliefert werden.

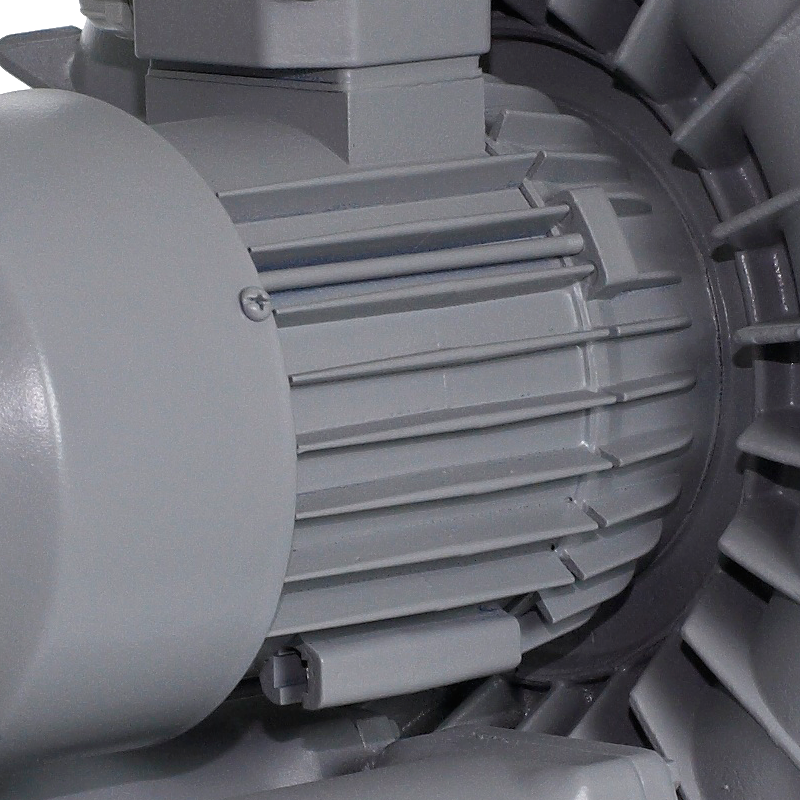

Elektromotor

Der asynchrone Drehstrommotor 230/400V oder  400V, 50Hz bzw. Einphasenmotor 230V, 50Hz mit Kondensator. Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP 55.
Ausgewählte Modelle verfügen über Bimetallfühler oder Posistorfühler.

Auf Wunsch können Motore für eine andere Spannung und Frequenz, mit einer höheren Schutzklasse, mit Spannungsregelung oder mit einem Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.

Achtung!

Der Transport von entflammbaren und aggressiven bzw. verunreinigten Gasen, die fest Partikeln enthalten, ist nicht erlaubt.
Kennzeichnung


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
SC10A 037T4002800370111012600-20+601571
SC10A 037T4002800370111012500-20+601571
SC10A 055T40027905501.3511017500-20+601672
SC10A 055T40027905501.3511018500-20+601672
SC10C 075T IE340028907501.711022500-20+6018.573
SC10C 075T IE340028907501.711027000-20+6018.573
SC20A 110T IE3400289011002.519020200-20+602275
SC20A 110T IE3400289011002.519020000-20+602275
SC20A 150T IE340028801500319027500-20+6024.575
SC20C 110T IE3400289011002.519020000-20+602277
SC20C 110T IE3400289011002.519020000-20+602277
SC20C 150T IE340028801500319027000-20+6024.575
SC20C 150T IE340028801500319027500-20+6024.575
SC30A 220T IE3400289522004.632025000-20+603677
SC30A 220T IE3400289522004.632025000-20+603677
SC30A 300T IE3400287030006.332030000-20+604078
SC30C 220T IE3400289522004.632025000-20+603680
SC30C 220T IE3400289522004.632025000-20+603680
SC30C 300T IE3400287030006.332030000-20+604078
SC30C 300T IE3400287030006.332030000-20+604078
SC40A 400T IE3400289540007.365021000-20+606781
SC40A 400T IE3400289540007.365022000-20+606781
SC40A 550T IE3400289055009.865030000-20+607082
SC40A 550T IE3400289055009.865030000-20+607082
SC40A 750T IE3400288575001465039500-20+607384
SC40C 550T IE3400289055009.865030000-20+607084
SC40C 550T IE3400289055009.865030000-20+607084
SC40C 750T IE3400288575001465035000-20+607386
SC40C 750T IE3400288575001465039500-20+607386
SC46A 750T IE3400288575001475020000-20+6010582
SC46A 750T IE3400288575001475020000-20+6010582
SC46A 1100T IE340029001100019.175035000-20+6012084
SC46A 1100T IE340029001100019.175042000-20+6012084
SC46C 750T IE3400288575001480020000-20+6010584
SC46C 750T IE3400288575001480020000-20+6010584
SC46C 1100T IE340029001100019.180036000-20+6012086
SC46C 1100T IE340029001100019.180042000-20+6012086
SC50A 750T IE34002885750014110017500-20+6012682
SC50A 750T IE34002885750014110017500-20+6012682
SC50A 1100T IE340029001100019.1110032500-20+6012884
SC50A 1100T IE340029001100019.1110032000-20+6012884
SC50A 1500T IE340029401500026.6110036000-20+6015588
SC50A 1500T IE340029401500026.6110042000-20+6015588
SC50C 750T IE34002885750014110018000-20+6012684
SC50C 750T IE34002885750014110017500-20+6012684
SC50C 1100T IE340029001100019.1110032500-20+6012886
SC50C 1100T IE340029001100019.1110032500-20+6012886
SC50C 1500T IE340029401500026.6110037500-20+6015588
SC50C 1500T IE340029401500026.6110042000-20+6015588
SC10A 037S2302760370311012600-20+601870
SC10A 037S2302760370311012500-20+601870
SC10A 055S23027805503.611017500-20+601972
SC10A 055S23027805503.611018500-20+601972
SC10C 075S2302800750511022500-20+6021.573
SC10C 075S2302800750511027000-20+6021.573
SC20A 110S230280011007.219020200-20+602575
SC20A 110S230280011007.219020000-20+602575
SC20A 150S230274015009.119027500-20+602677
SC20C 110S230280011007.219020000-20+602575
SC20C 110S230280011007.219020000-20+602575
SC20C 150S230274015009.119027000-20+602677
SC20C 150S230274015009.119027500-20+602677
SC30A 220S230280022001432025000-20+604378
SC30A 220S230280022001432025000-20+604378


Modell
A B C D E F G H I J K
(max)
L M N P ØR S T W V
SC10
296 170 45 80 68 90 220 250 12 330 290 120 150 66 60 141 15 11 M5 117,0
SC20
360 200 45 80 68 90 220 250 12 360 348 120 150 66 60 157 15 11 M5 129,5
SC30
395 225 55 100 85 125 310 350 12 445 415 160 200 72 80 175 20 13 M6 140,0
SC40
480 275 75 130 110 145 365 420 12 530 510 260 300 34 80 230 30 14 M8 172,0
SC50
580 336 100 150 130 160 400 450 25 690 650 370 430 50 95 258 30 20 M8 202,0
