SEM-AL Radialventilatoren




Anwendung

Die Lüfter der Baureihe SEM-AL finden Anwendung in Lüftungs- und Klimazentralen. Sie werden ebenfalls zur Kühlung von Steuerschränken, Elektromodulen, Maschineelementen, zur Zuführung der Luft in technologischen Prozessen, Heizungskessel usw. eingesetzt.

Bauart

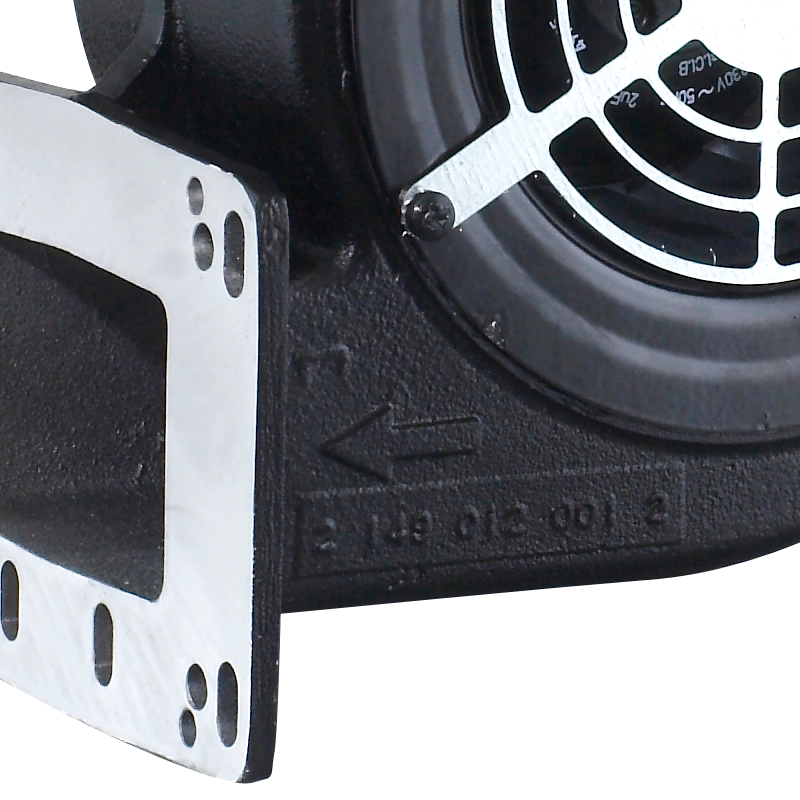

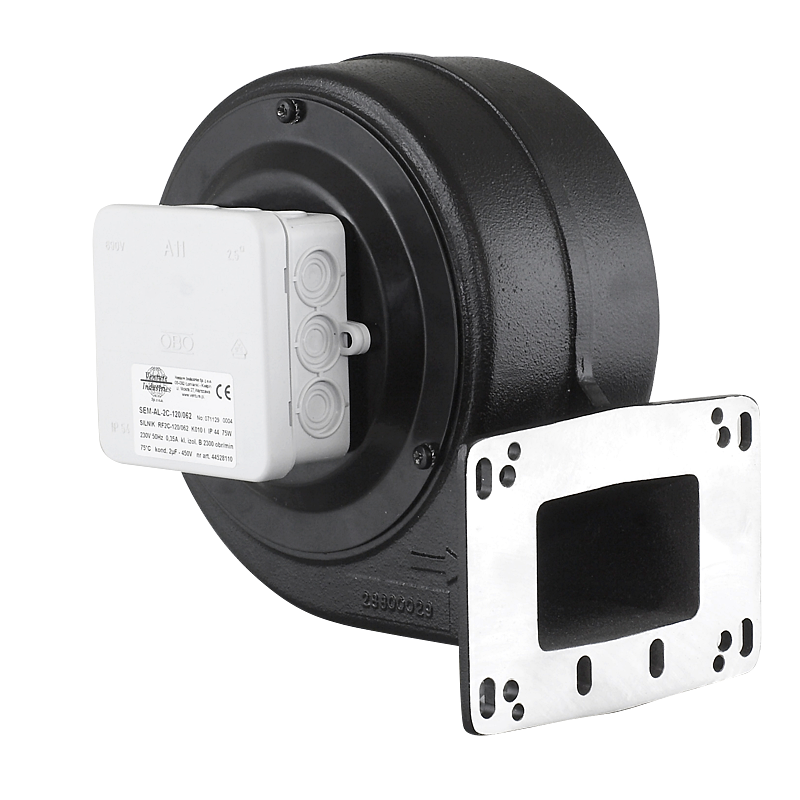

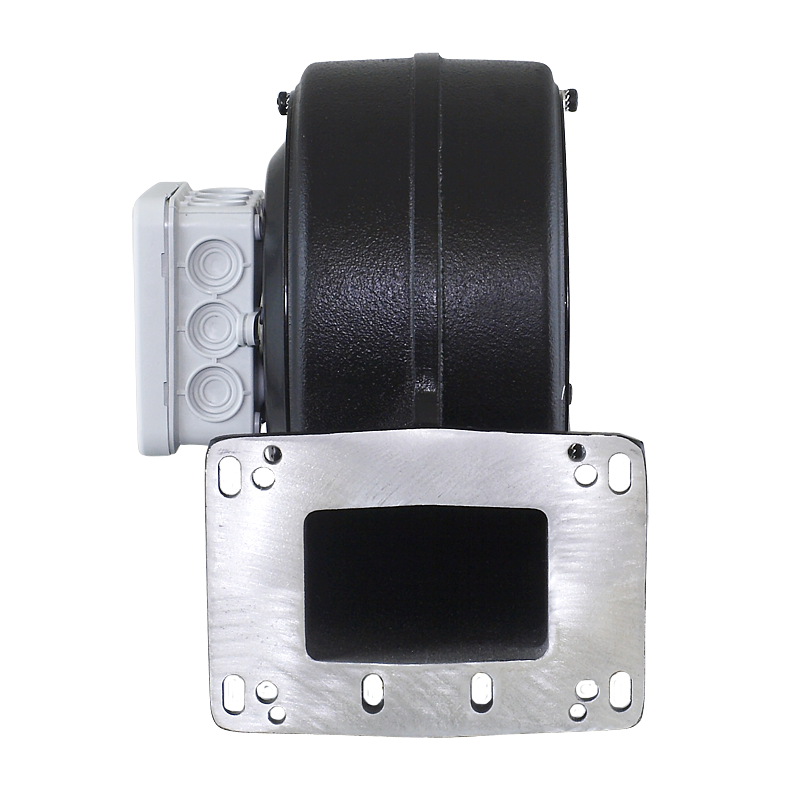

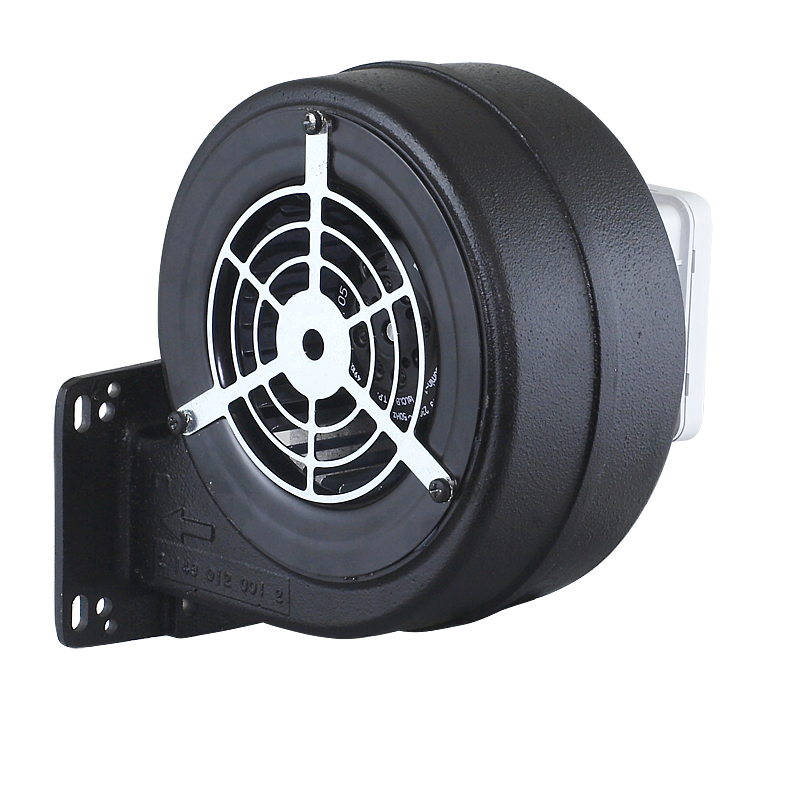

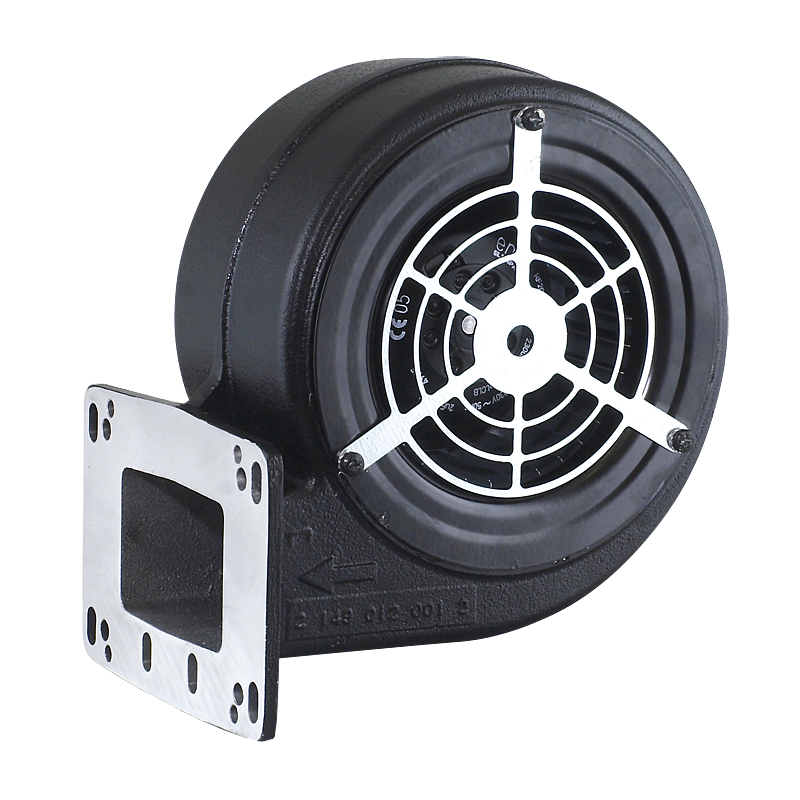

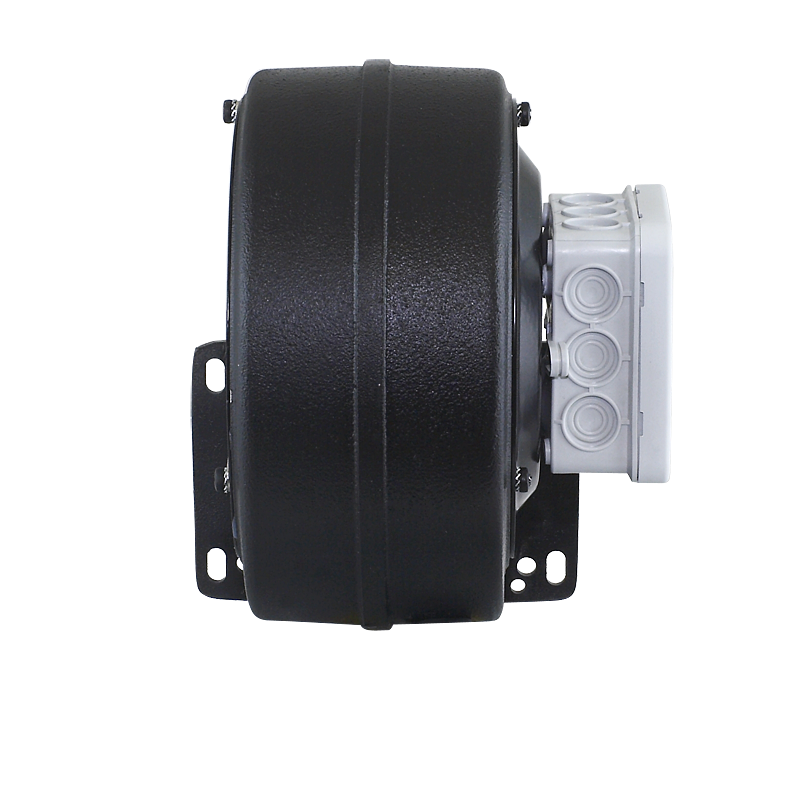

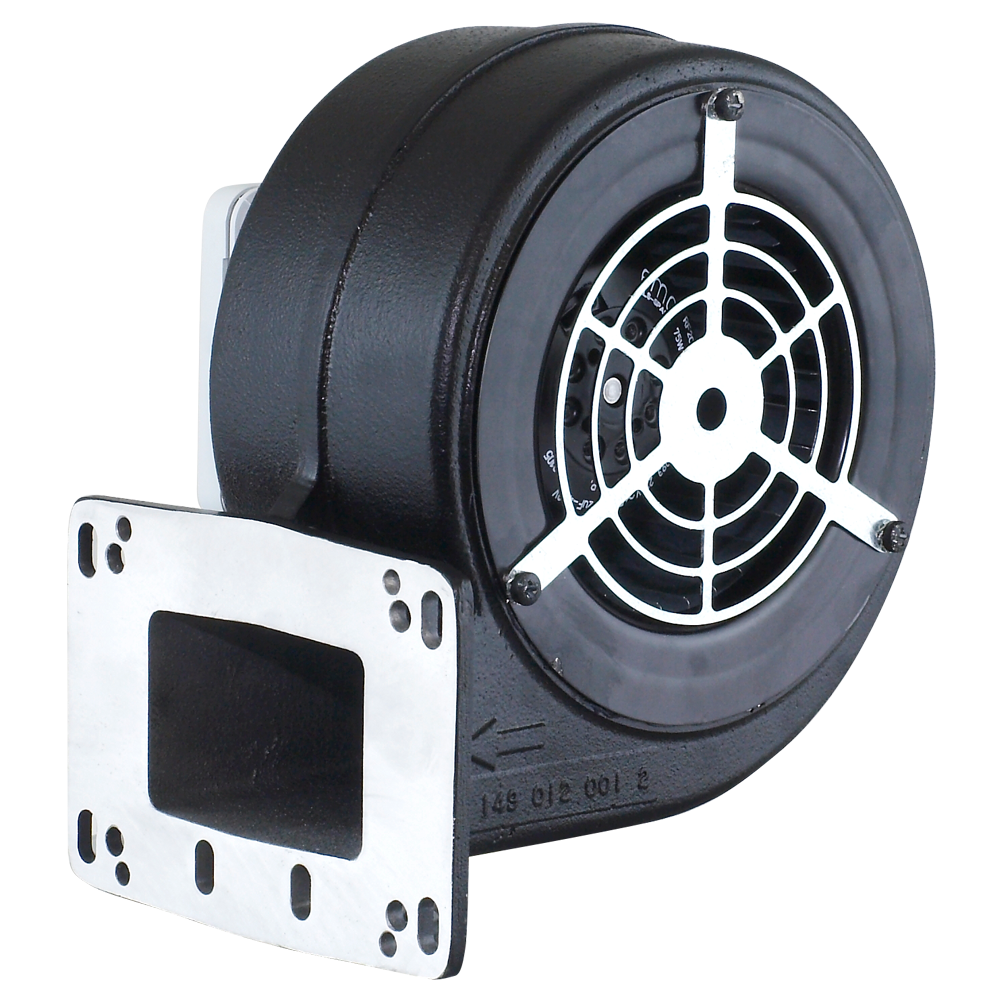

Der Niederdruck-Radiallüfter mit Direktantrieb ist für die Lüftung von Innenräumen mit einem niedrigen Staubgehalt bestimmt. Das Lüfterrad mit den nach vorne gerichteten Laufschaufeln, geschweißt aus verzinktem Stahlblech.  Das Gehäuse aus Aluminiumlegierungen. Der komplette Lüfter ist in Grau (RAL7045) ausgeführt.

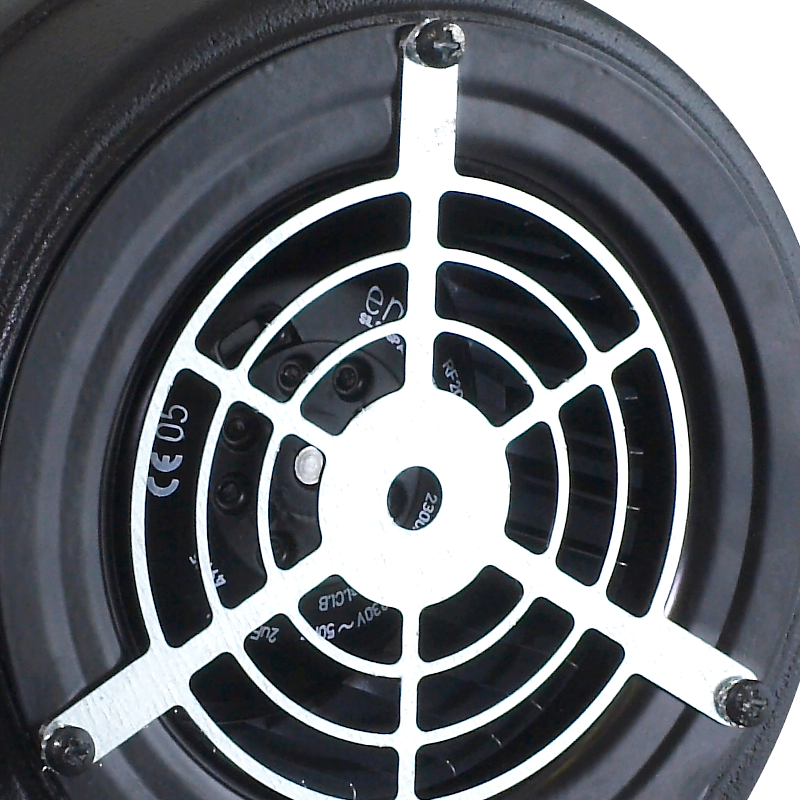

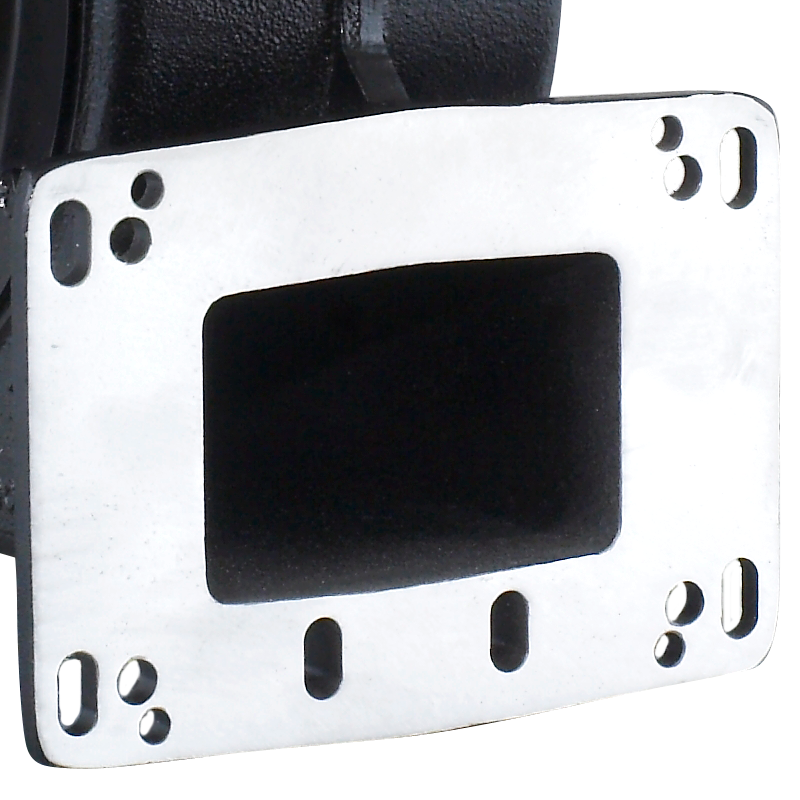

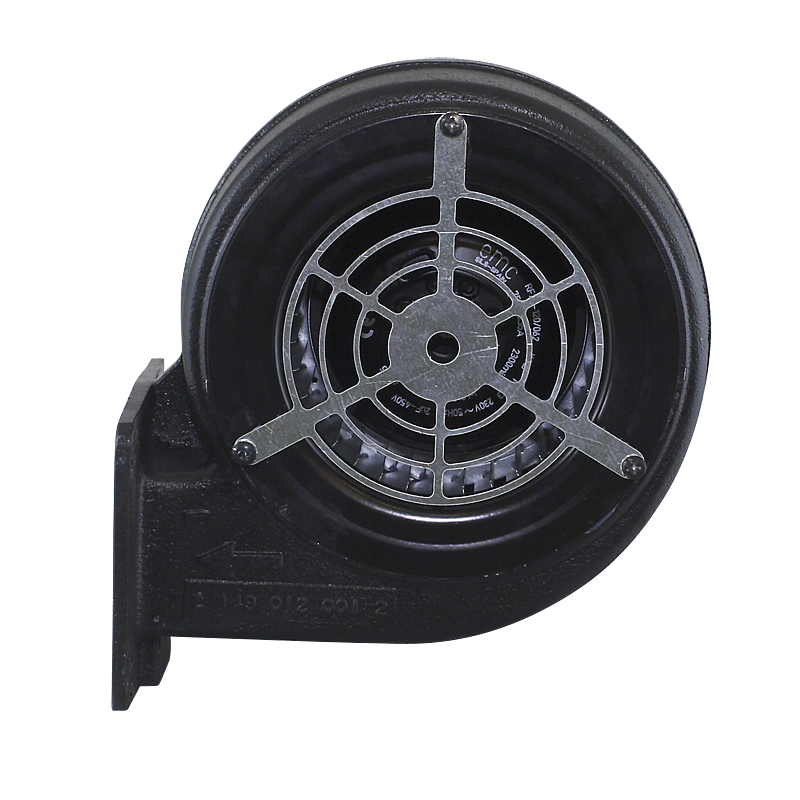

Diese Lüfter sind für die Förderung von nicht aggressiven und nicht entflammbaren Gasen bestimmt. Die Lüfter der Baureihe SEM-AL sind mit der Motoreinbaulage LG mit einem Schutzgitter am Lüftereintritt ausgeführt. Auf Wunsch des Kunden kann das Gerät nach vorheriger Abstimmung in einem anderen Farbton aus der RAL-Farbpalette, mit oder ohne Steckdose am Lüftergehäuse, mit Stromkabel, mit einer Blende am Lüftereintritt, mit nicht standardmäßigem Austrittflansch geliefert werden.

Elektromotor

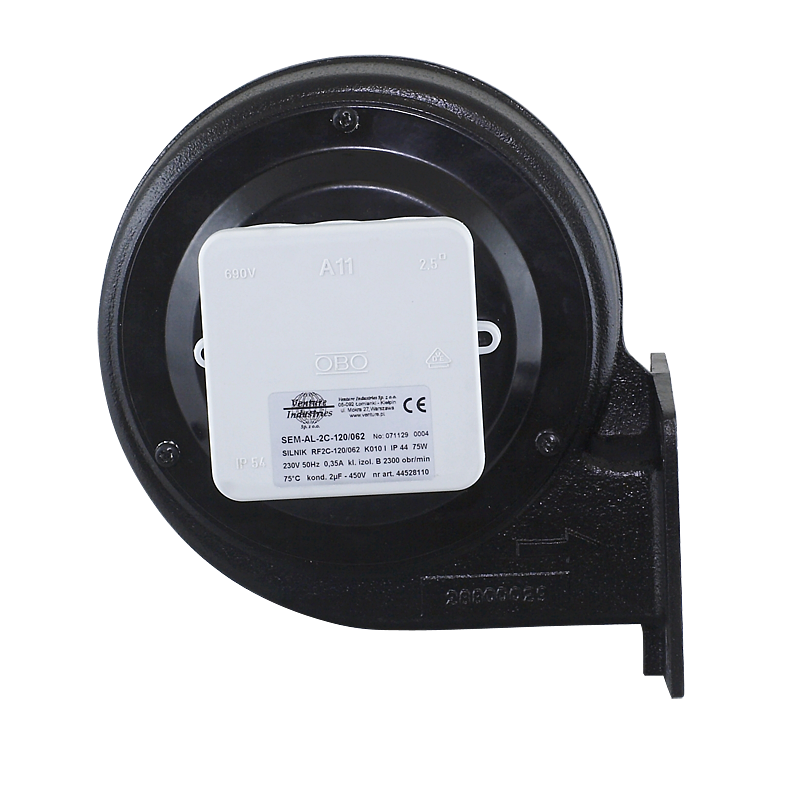

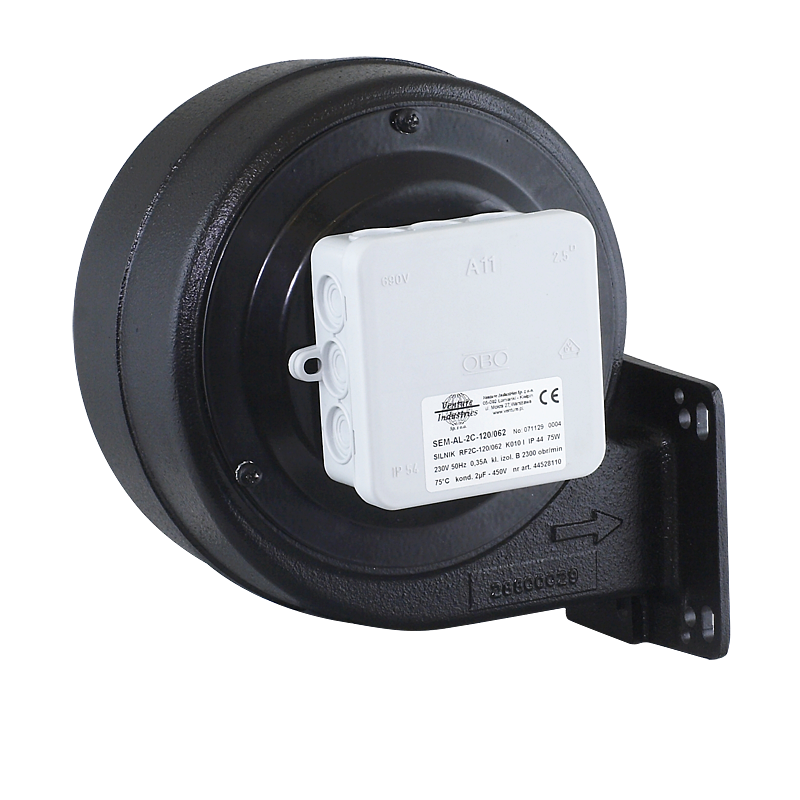

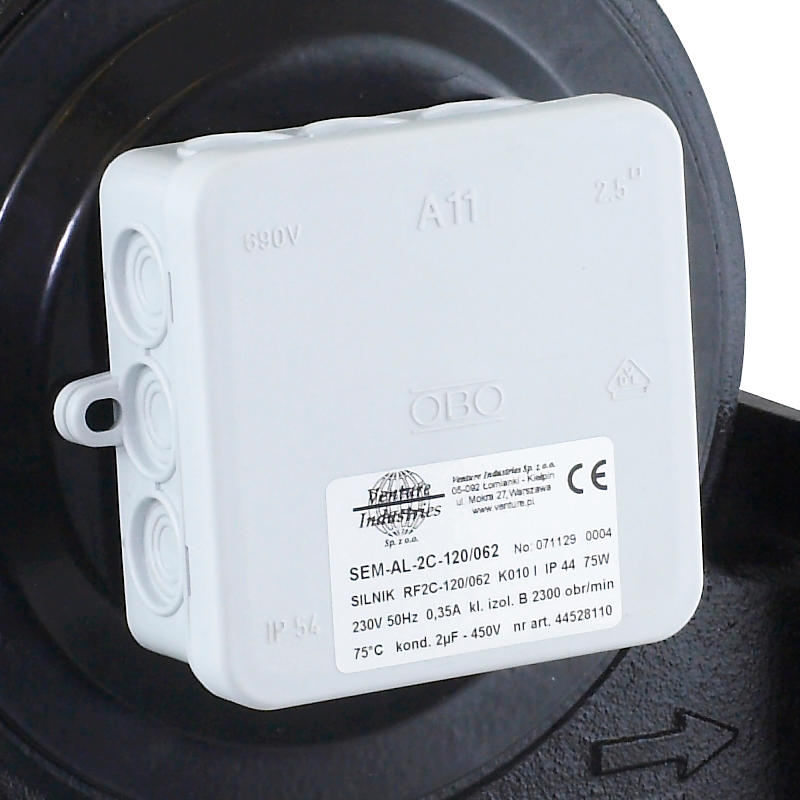

Der asynchrone Einphasenmotor 220-240 V, 50 Hz mit Kondensator. Schutzklasse IP 44. Isolierklasse B. Die Motorwicklung ist mit einem thermischen Überlastungsschutz ausgestattet. Die Motore sind für die Drehzahlregulierung ausgelegt.


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
SEM-AL-2C-108/0522301650410.19155200-20+551.854
SEM-AL-2C-120/0622302300750.35270280-20+75265
SEM-AL-2C-133/06223016501000.47300345-20+40262
SEM-AL-2C-140/05923013501000.48395350-20+403.758
SEM-AL-2C-146/06223016501450.66460450-20+553.760
SEM-AL-2C-160/06223021002601.18600580-20+40471
SEM-AL-2C-180/05223019504001.75760705-20+40873
SEM-AL-2C-108/052
SEM-AL-2C-120/062
SEM-AL-2C-133/062
SEM-AL-2C-140/059
SEM-AL-2C-146/062
SEM-AL-2C-160/062
SEM-AL-2C-180/052
