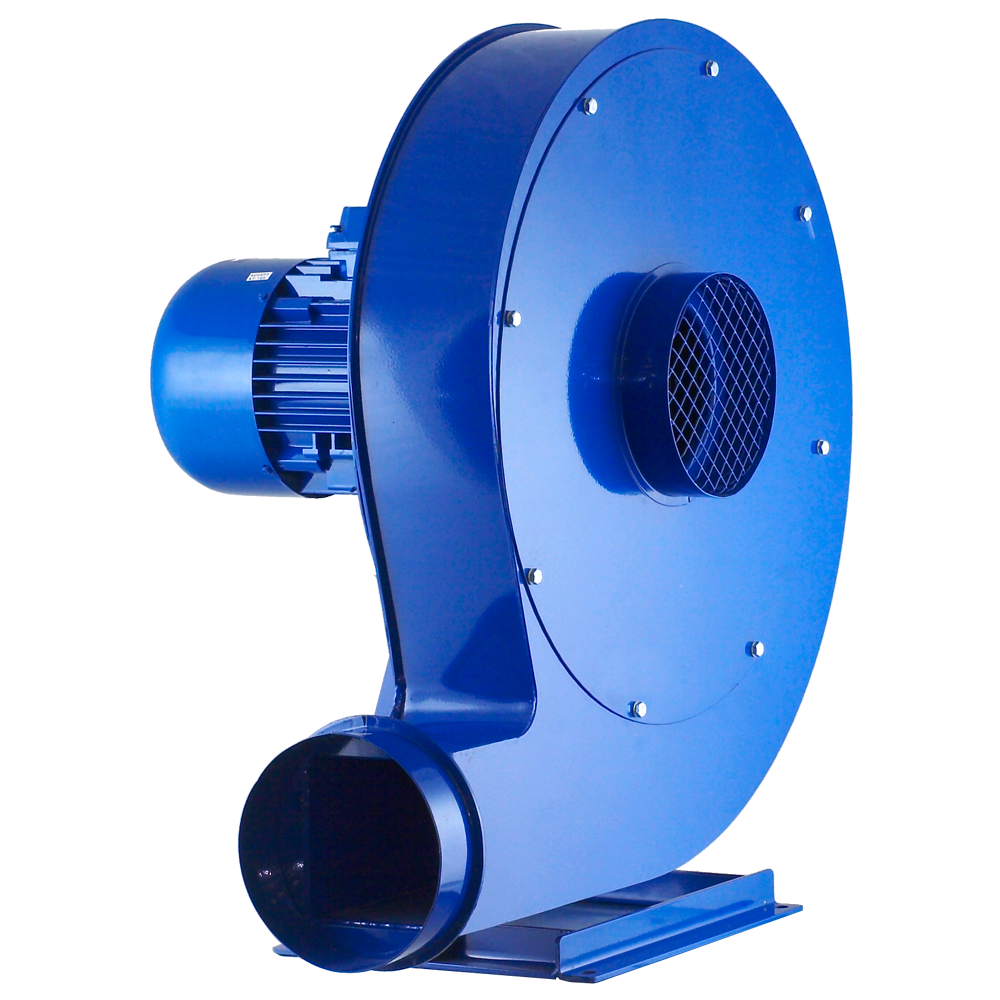

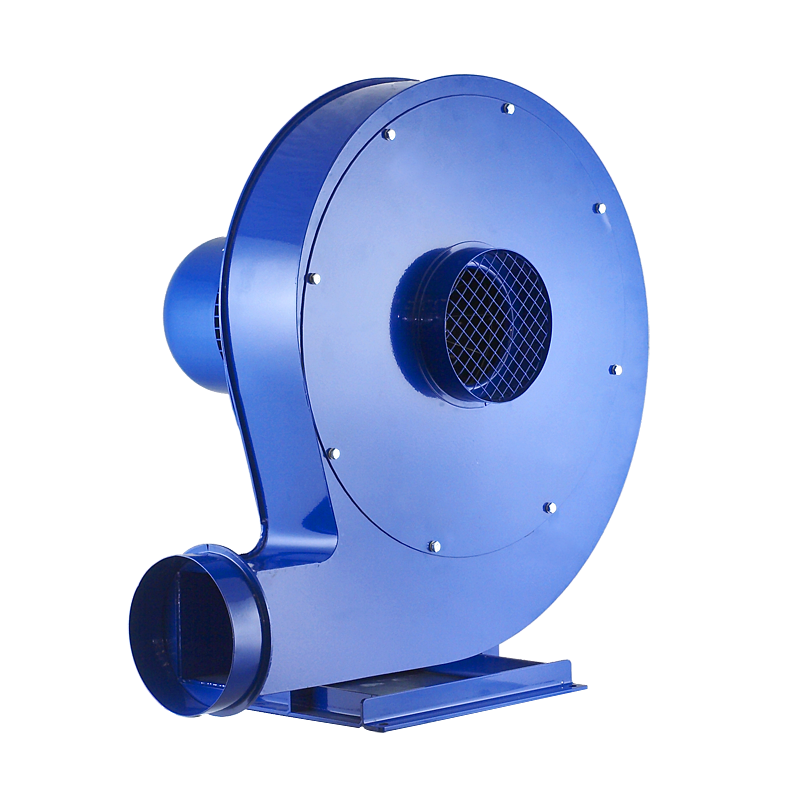

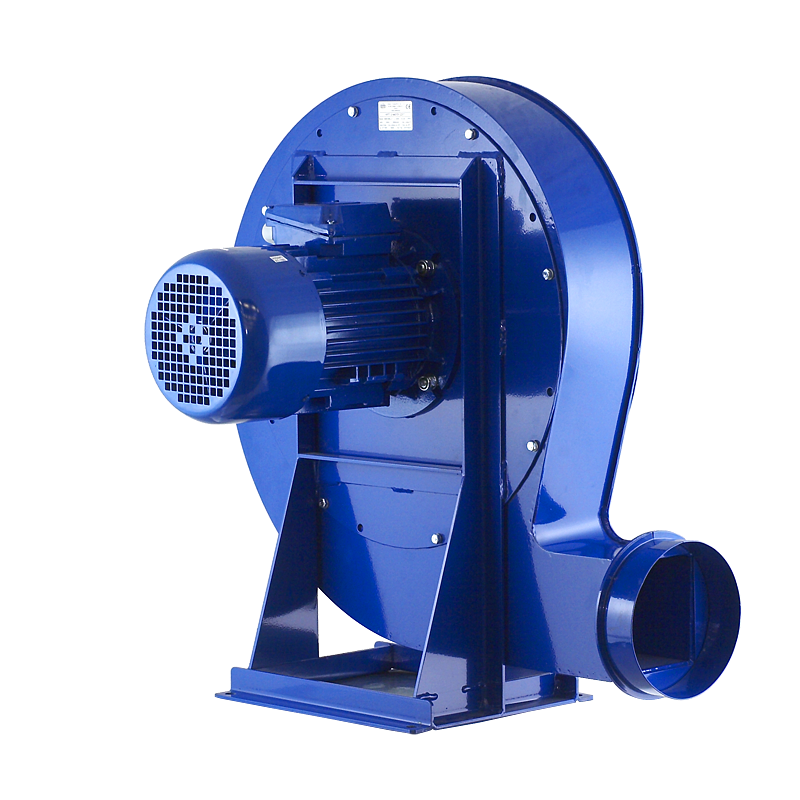

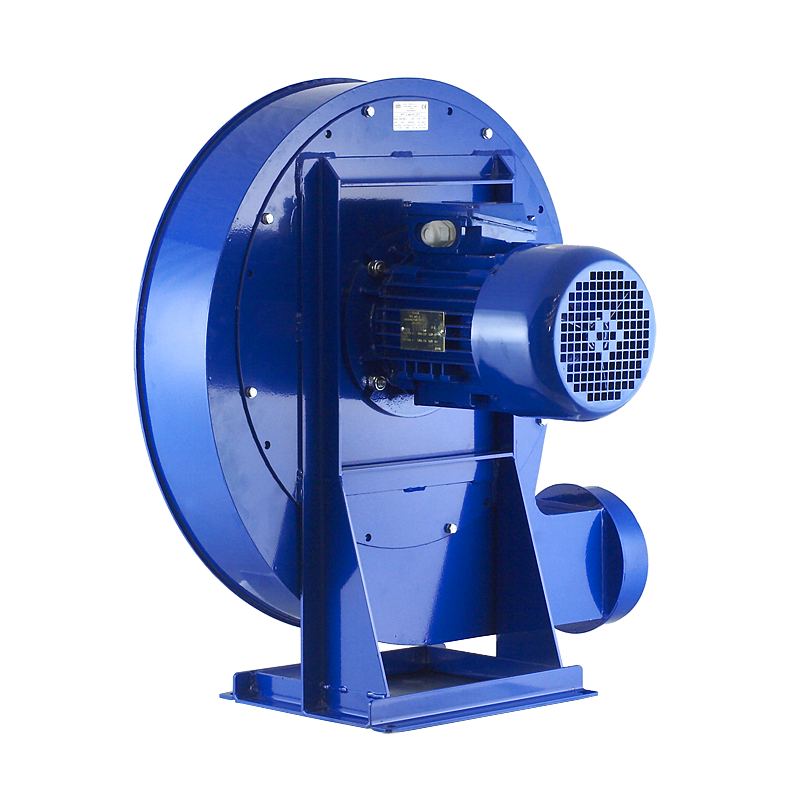

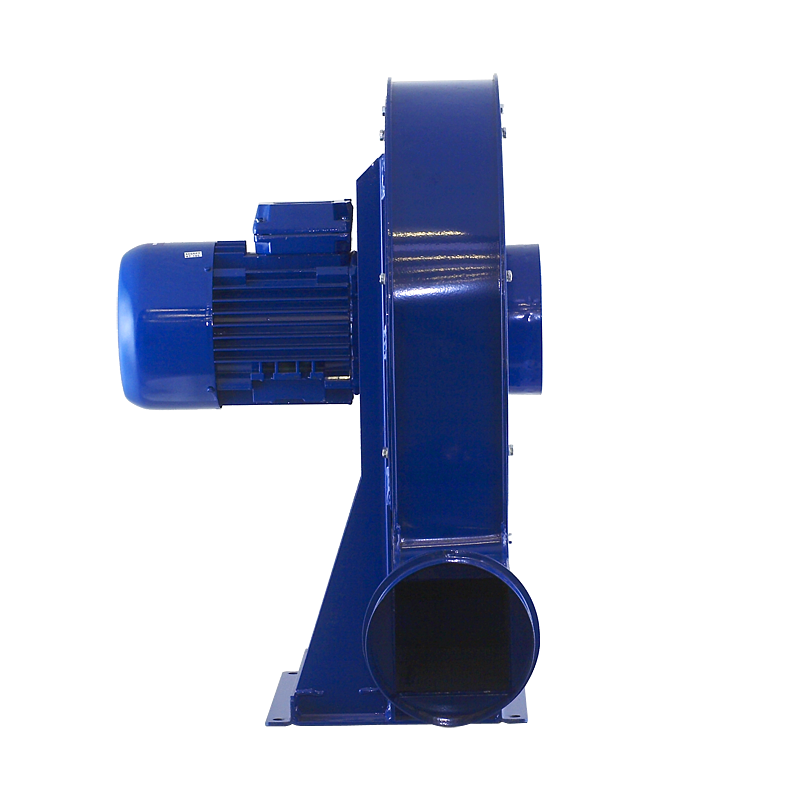

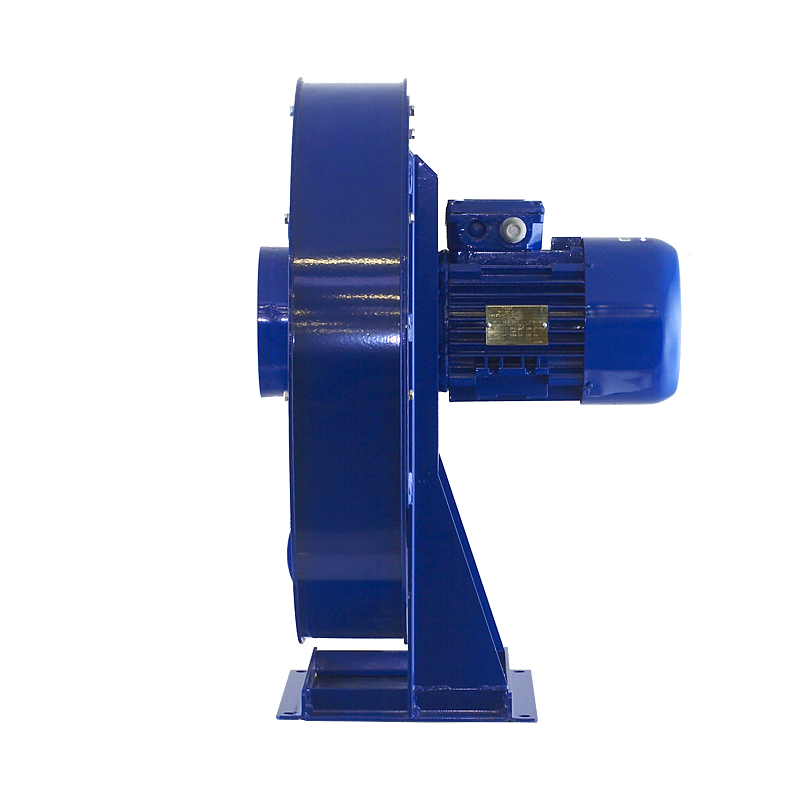

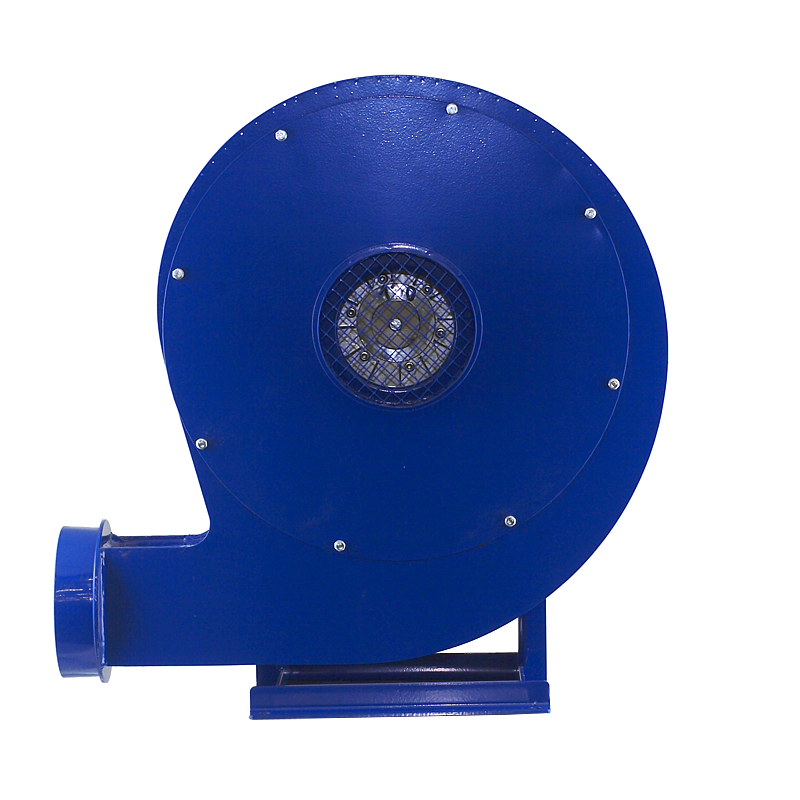

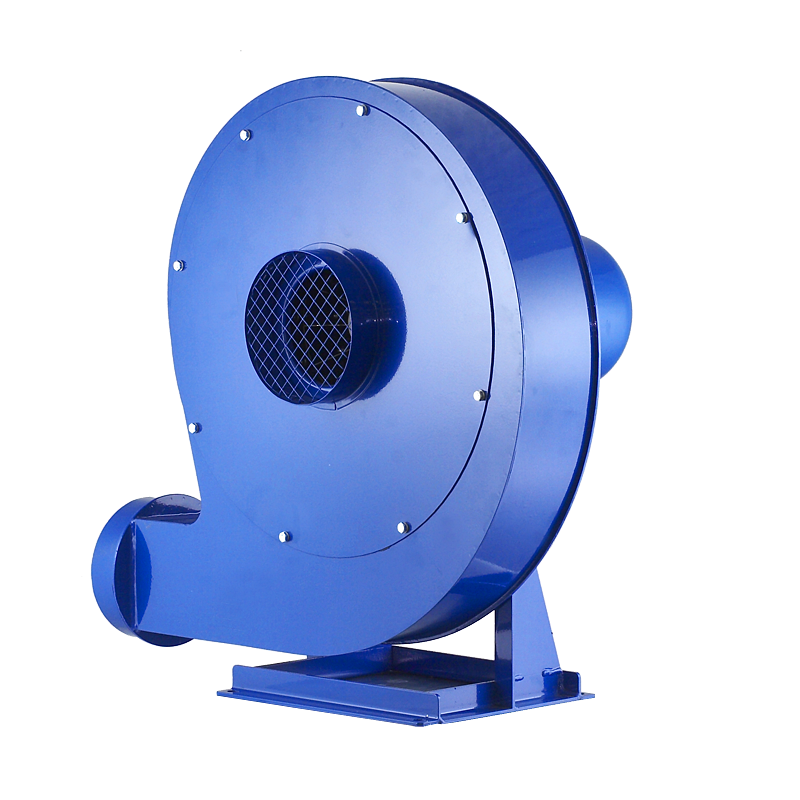

MPT Radialventilatoren






Anwendung

Die Lüfter der Baureihe MPT finden breite Anwendung in den Abzugssystemen für verunreinigte Luft und bei der Druckluftförderung. Typische Anwendungsbereiche:

  • örtliche Abzugseinrichtungen, Trockner, Trocknungsanlagen
  • transport von Spänen, Sägemehl, Granulaten
  • absaugsysteme für Fahrzeugsabgase

Bauart

Die Mitteldruck-Radiallüfter mit Direktantrieb. Die Lüfterräder in den Modellen von 03 bis 290 werden standardmäßig aus Aluminiumlegierungen, im Modell 350 und 600 aus geschweißtem Stahl, mit geraden Laufschaufeln  ausgeführt, sind geeignet für die Förderung von verunreinigten Stoffen (Abgase, Stäube, Späne, Granulate usw.). Dynamisch nach ISO 1940 ausgewuchtet. Das Gehäuse aus Aluminiumlegierungen, gestrichen. Auf Wunsch sind Lüfterräder aus säurebeständigem Stahl, Kupferlegierungen sowie Gusseisengehäuse lieferbar.

Die Lüfter der Baureihe MPT werden standardmäßig mit der Motoreinbaulage LG 270 (die Lüfter MSB-2-560/180-3000 und MSB-2-560/180-3700 standardmäßig mit der Motoreinbaulage RD270) ausgeführt. In den Lüftern MPT 160T, MPT 290T, MPT 350T i MPT 600T ist die Motoreinbaulage änderbar. Auf Bestellung kann der Lüfter im beliebigen Farbton aus der RAL-Farbpalette (standardmäßig RAL 7042 - grau) geliefert werden. Die Höchsttemperatur des zu fördernden Stoffes beträgt 80°C. Die Umgebungstemperatur des Motors von -15°C  bis 40°C. Nicht standardmäßige Ausführungen und Sonderausführungen bedürfen der Abstimmung mit Venture Industries Sp. z o.o.

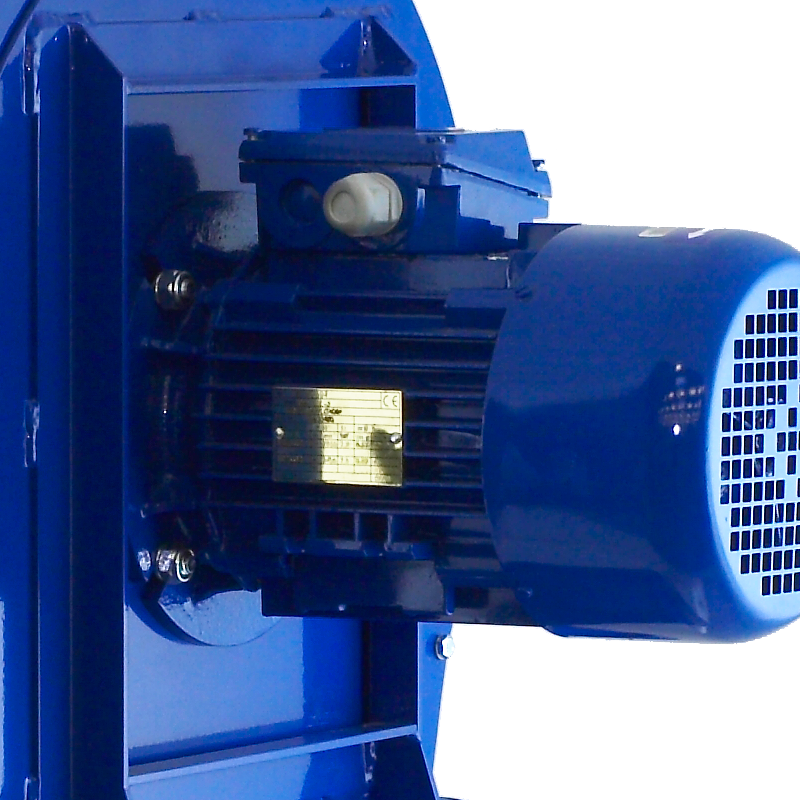

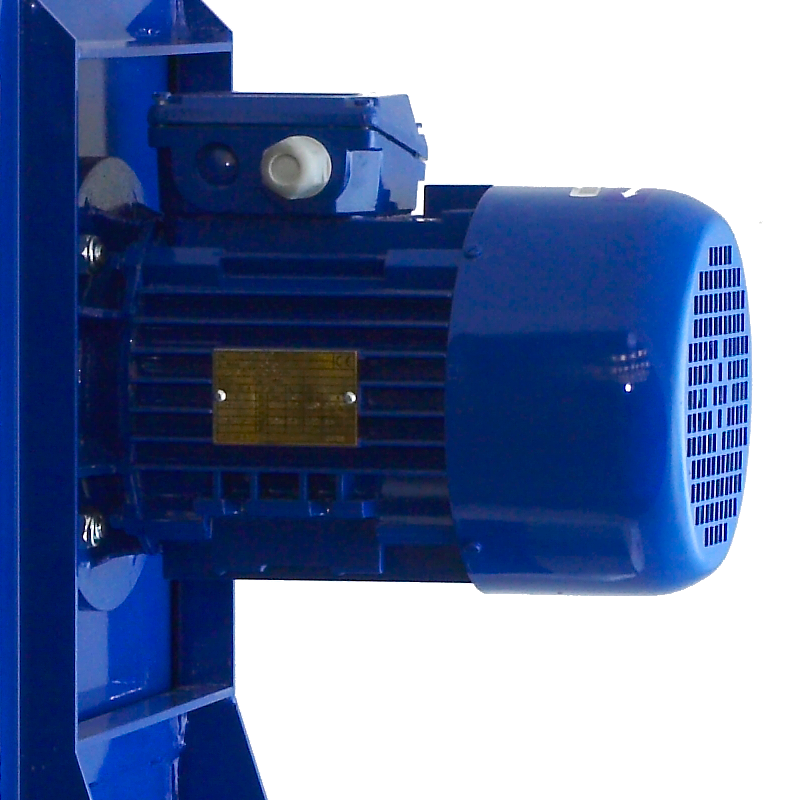

Elektromotor

Der asynchrone Drehstrommotor 220-240/380-420V, 50Hz oder Einphasenmotor 220-240V, 50Hz mit Kondensator. Die Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP 55. Auf Wunsch können Motore für eine andere Spannung und Frequenz, mit höherer Schutzklasse, mit Anpassung an die Spannungsregelung oder mit Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.


Modell
Drehzahl
[U/min]

Motor-leistung
[kW]

I
[A]
U
[V]
Kondensator
[µF]
Qmax
3/h]
Masse
[kg]
MPT 03S
2760
0,18
1,8
230
8
410
9
MPT 03T
2800
0,18
0,55
400 Y
-
410
8,5
MPT 25S
2760
0,18
1,8
230
8
360
9
MPT 25T
2800
0,18
0,55
400 Y
-
360
8,5
MPT 40S*
2800
0,37
2,9
230
12
390
16
MPT 40T*
2800
0,37
1,02
400 Y
-
390
14,5
MPT 50S
2800
0,55
4
230
18
690
16,5
MPT 50T
2800
0,55
1,35
400 Y
-
690
15
MPT 80S*
2820
0,75
5,2
230
25
700
20,5
MPT 80T
2820
0,75
1,9
400 Y
-
700
18,5
MPT 90S
2820
1,1
7,9
230
30
1100
21
MPT 90T
2820
1,1
2,5
400 Y
-
1100
19
MPT 160T
2860
2,2
4,6
400 Y
-
2170
31
MPT 290T
2900
4
7,8
400 Δ
-
3100
55
MPT 350T 5,5 kW
2920
5,5
10,6
400 Δ
4000
74
MPT 600T 7,5 kW
2920
7,5
14
400 Δ
-
1800
83
MPT 600T 11 kW
2900
11
20,2
400 Δ
-
3000
85
MPT 600T 15 kW
2900
15
27
400 Δ
-
5000
88

* auf Wunsch

MPT 03 S/T

MPT 25 S/T

MPT 40 S/T

MPT 50 S/T

MPT 80 S/T

MPT 90 S/T

MPT 160 T

MPT 290 T

MPT 350 T

MPT 600T
