HPBx Radialventilatoren

Anwendung

Anlagen zur Druckluftförderung, Blasluftgeräte in Trocknungssystemen (z. B. grafische Maschinen und Kunststoffbearbeitung), Blasluftmodule in Verbrennungssystemen/Wärmebehandlungssystemen (z. B. Schmelzöfen), usw.

Bauart

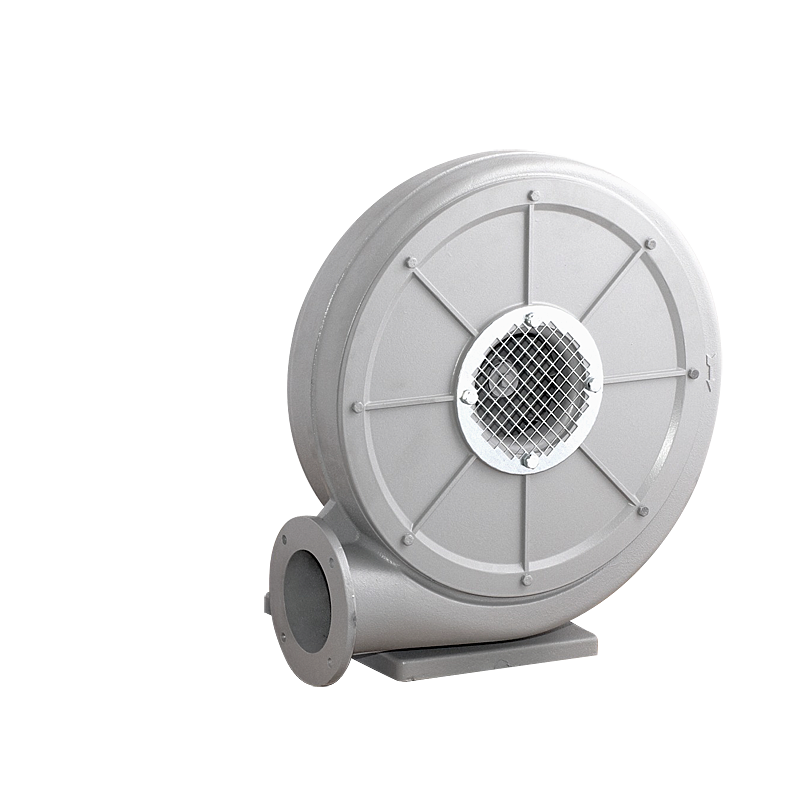

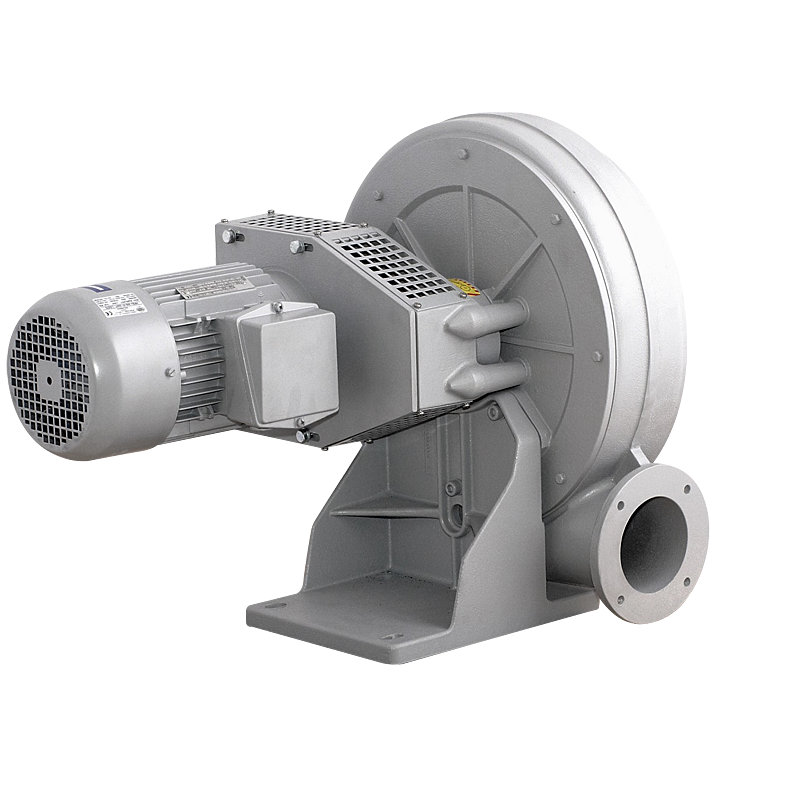

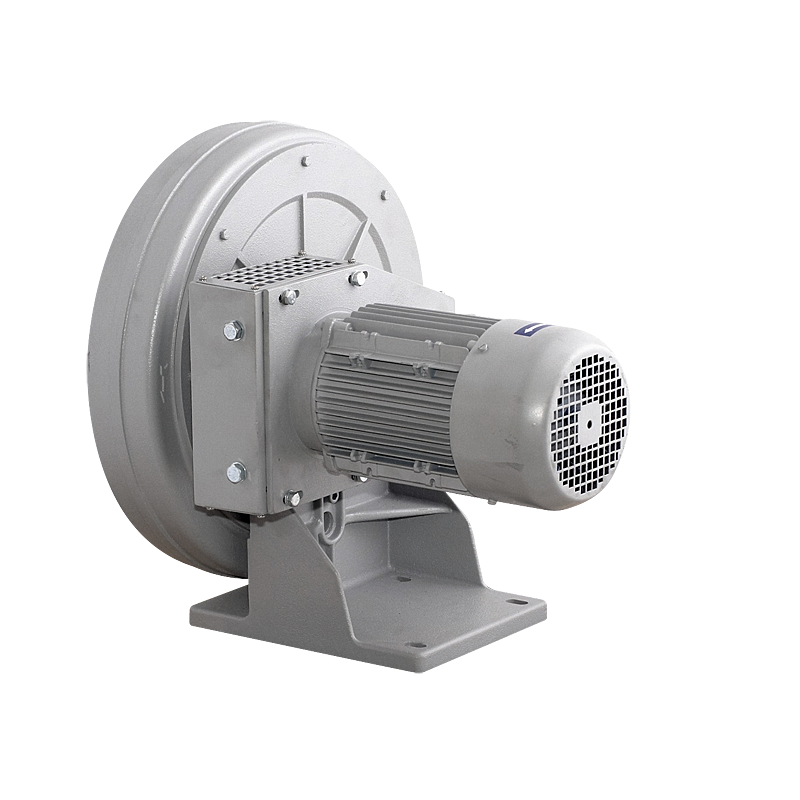

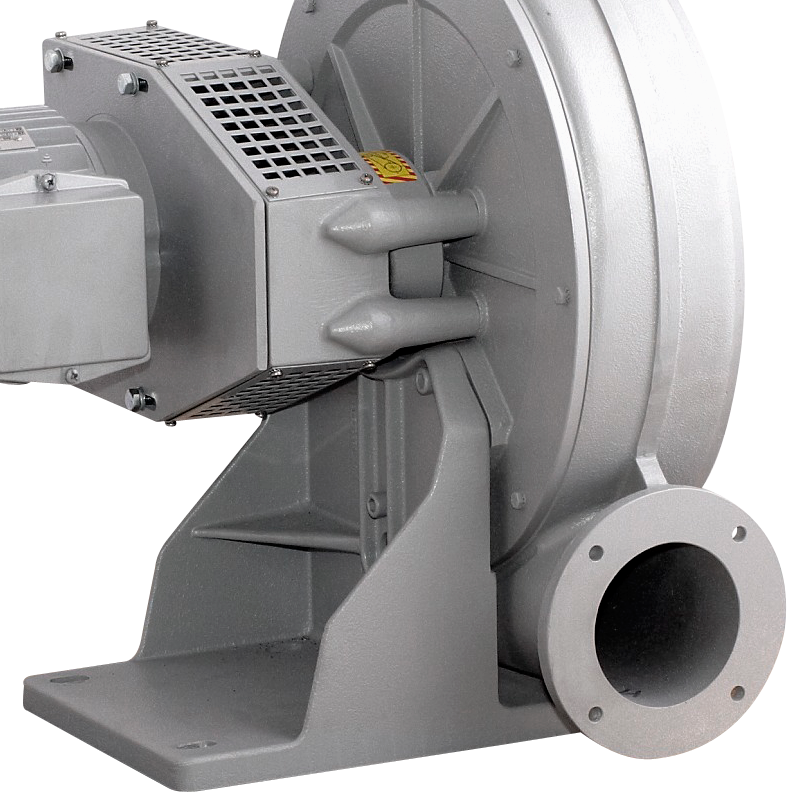

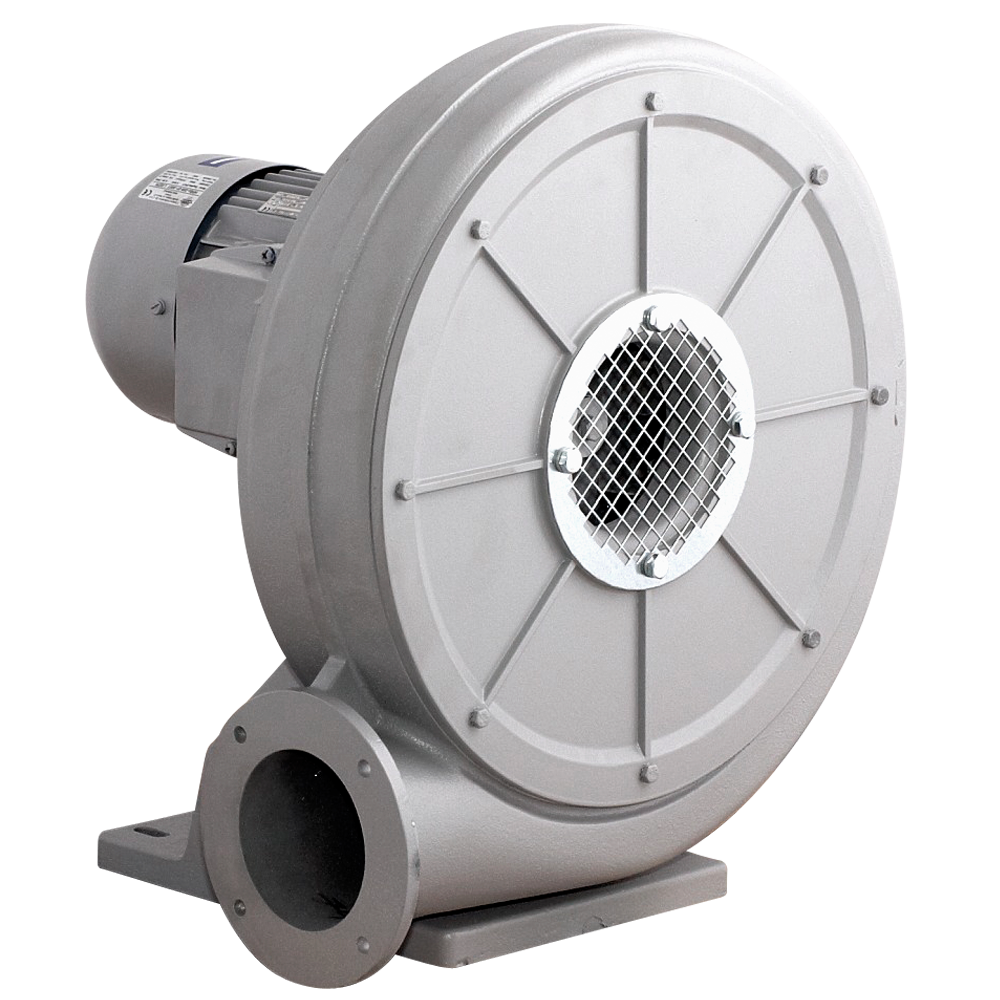

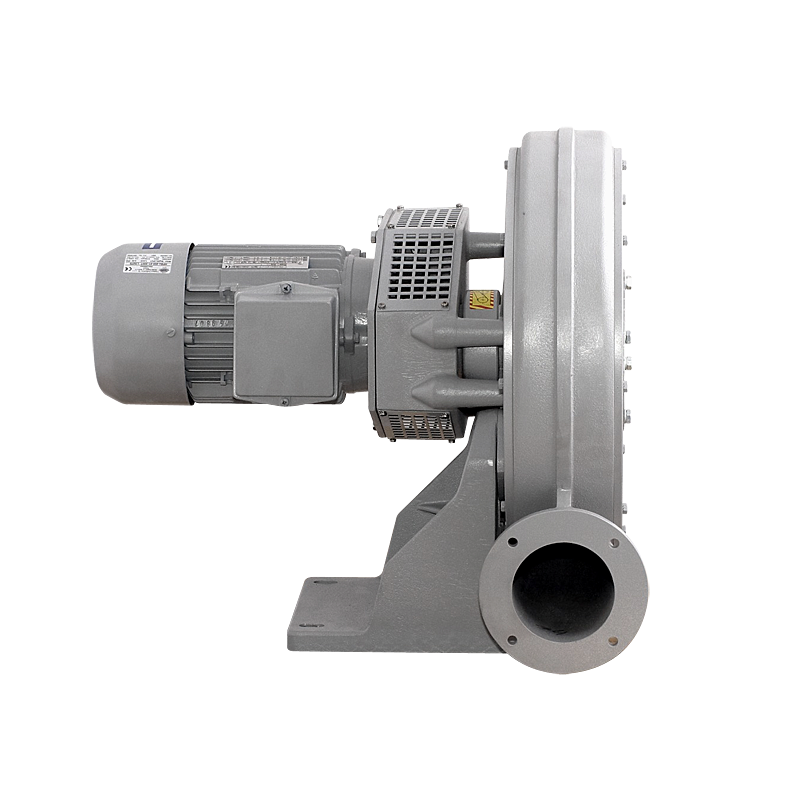

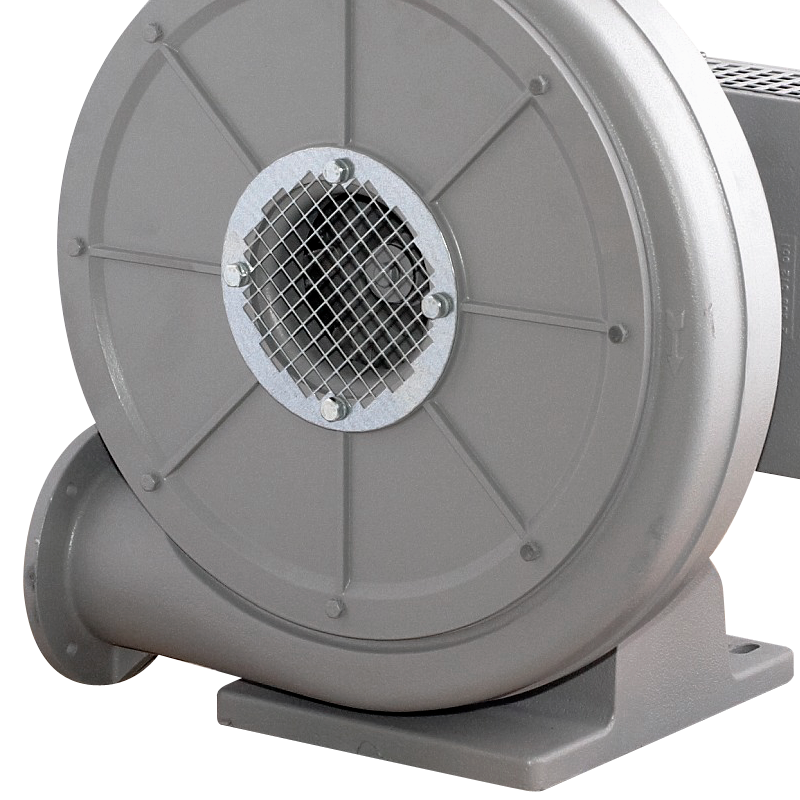

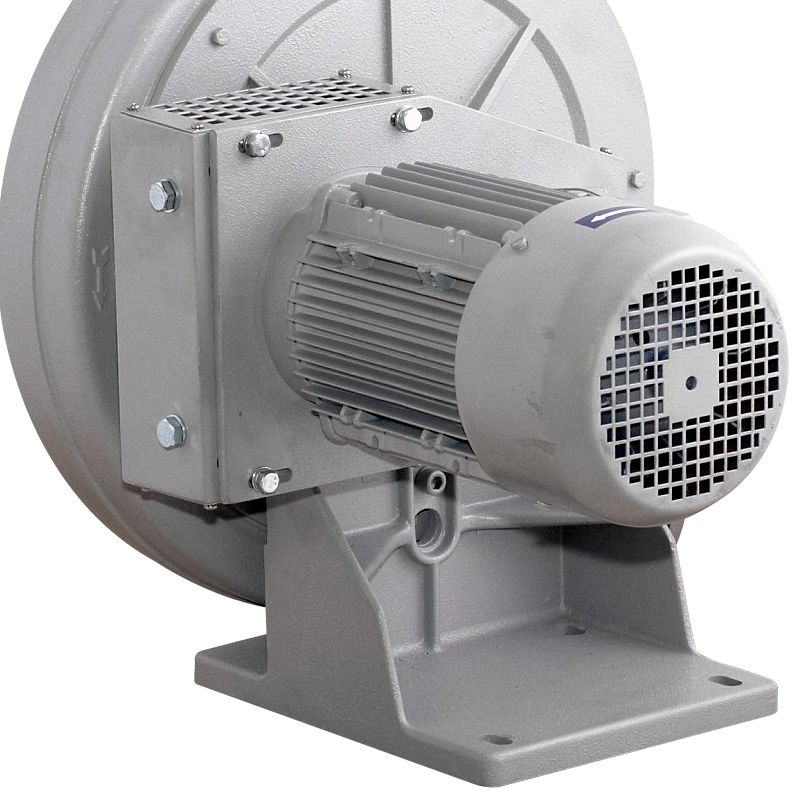

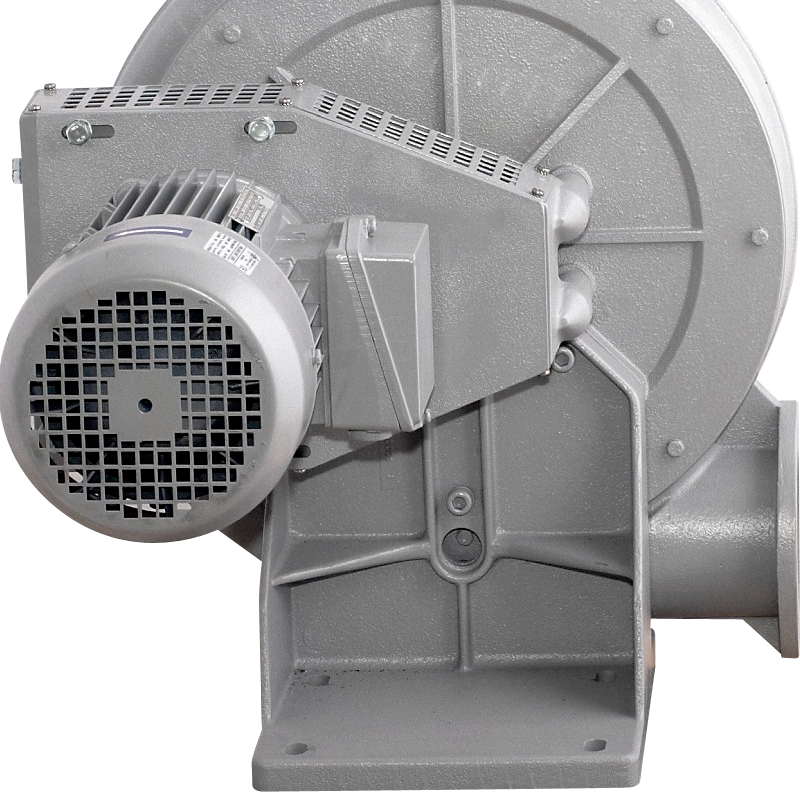

Der Hochdruck-Radiallüfter mit Bandantrieb. Das radiale Lüfterrad mit den nach hinten gerichteten Laufschaufeln, genietete aus Aluminiumblech, dynamisch nach IS01940 ausgewuchtet. Das Gehäuse aus Aluminiumlegierungen gegossen. Der Lüfter ist standardmäßig mit einem Gestell, Elektromotor, einem komplexen Bandantrieb und Schutzgitter am Lüftereintritt ausgestattet.

Diese Lüfter sind für die ölfreie Förderung von nicht aggressiven und nicht entflammbaren Gasen ohne Verunreinigungen bestimmt. Die Lüfter der Baureihe HPBx sind standardmäßig mit der Motoreinbaulage LG270 ausgeführt, die Auswahl einer beliebigen LG-Motoreinbaulage ist möglich, auf Wunsch werden die Lüfter mit der RD-Motoreinbaulage hergestellt. Auf Bestellung kann das Gerät im beliebigen Farbton aus der RAL-Farbpalette (standardmäßig RAL 7042 - grau) geliefert werden.

Elektromotor

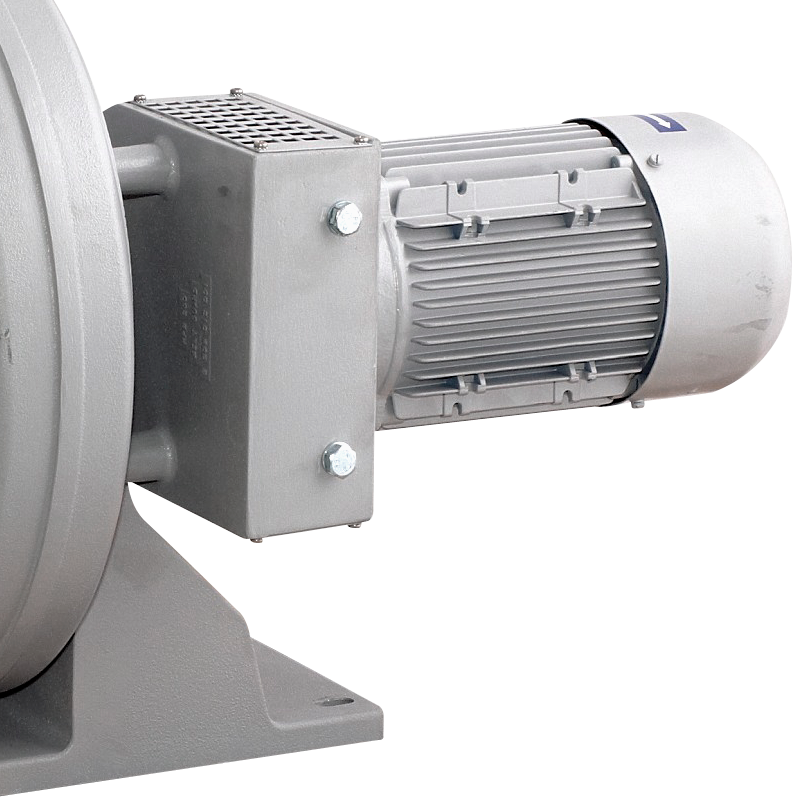

Der asynchrone Drehstrommotor 230/400V oder  400V, 50Hz bzw. Einphasenmotor 230V, 50Hz mit Kondensator. Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP 55. Auf Wunsch können Motore für eine andere Spannung und Frequenz, mit höherer Schutzklasse, mit Anpassung an die Spannungsregelung oder mit Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.


Modell
Drehzahl
[U/min]
P
[kW]
U
[V]
Iznam
[A]
Qmax
[m3/h]
Δpmax
[Pa]
[dB(A)]* Masse
[kg]
HPBX-25-40-055S
4000
0,55
230
4,20
600
2150
81
18
HPBX-25-40-055T
4000
0,55
400
1,35
600
2150
81
18
HPBX-25-44-075S
4400
0,75
230
5,10
660
2600
82
20
HPBX-25-44-075T
4400
0,75
400
1,90
660
2600
82
20
HPBX-25-50-110S
5000
1,10
230
7,90
750
3300
83
22
HPBX-25-50-110T
5000
1,10
400
2,50
750
3300
83
22
HPBX-30-40-075S
4000
0,75
230
5,10
970
2400
82
21
HPBX-30-40-075T
4000
0,75
230/400Y
1,90
970
2400
82
20
HPBX-30-44-110S
4400
1,10
230
7,90
1070
2960
83
23
HPBX-30-40-110T
4400
1,10
230/400Y
2,50
1070
2950
83
22
HPBX-30-50-150S
5000
1,50
230
9,00
1230
3850
85
26
HPBX-30-50-150T
5000
1,50
230/400Y
3,50
1230
3850
85
25
HPBX-30-56-220T
5600
2,20
230/400Y
4,60
1400
4780
88
30
HPBX-200-38-150S
3800
1,50
230
9,00
1250
4450
84
33
HPBX-200-38-150T
3800
1,50
230/400Y
3,40
1250
4450
84
32
HPBX-200-43-220T
4300
2,20
230/400Y
4,60
1400
5560
87
37
HPBX-200-45-300T
4500
3,00
230/400Y
6,60
1490
6150
89
39
HPBX-200-48-300T
4800
3,00
230/400Y
6,60
1400
7000
91
40
HPBX-200-51-300T
5100
3,00
230/400Y
6,60
1100
7720
93
41
HPBX-260-38-220T
3800
2,20
230/400Y
4,60
1400
4100
86
39
HPBX-260-43-300T
4300
3,00
230/400Y
6,60
1580
5150
88
41
HPBX-260-45-300T
4500
3,00
230/400Y
6,60
1500
5720
90
39
HPBX-260-48-300T
4800
3,30
230/400Y
6,60
1300
6440
92
39
HPBX-300-31-220T
3100
2,20
230/400Y
4,60
2360
3750
90
44
HPBX-300-35-300T
3500
3,00
230/400Y
6,60
2650
4740
92
46

* im Abstand von 1 m vom Lüfter

HPBx-25

HPBx-30

HPBx-200

HPBx-260

HPBx-300
