HP Radialventilatoren

Anwendung

Anlagen zur Druckluftförderung, Blasluftgeräte in Trocknungssystemen (z. B. grafische Maschinen und Kunststoffbearbeitung), Blasluftmodule in Verbrennungssystemen/Wärmebehandlungssystemen (z. B. Schmelzöfen), usw.

Bauart

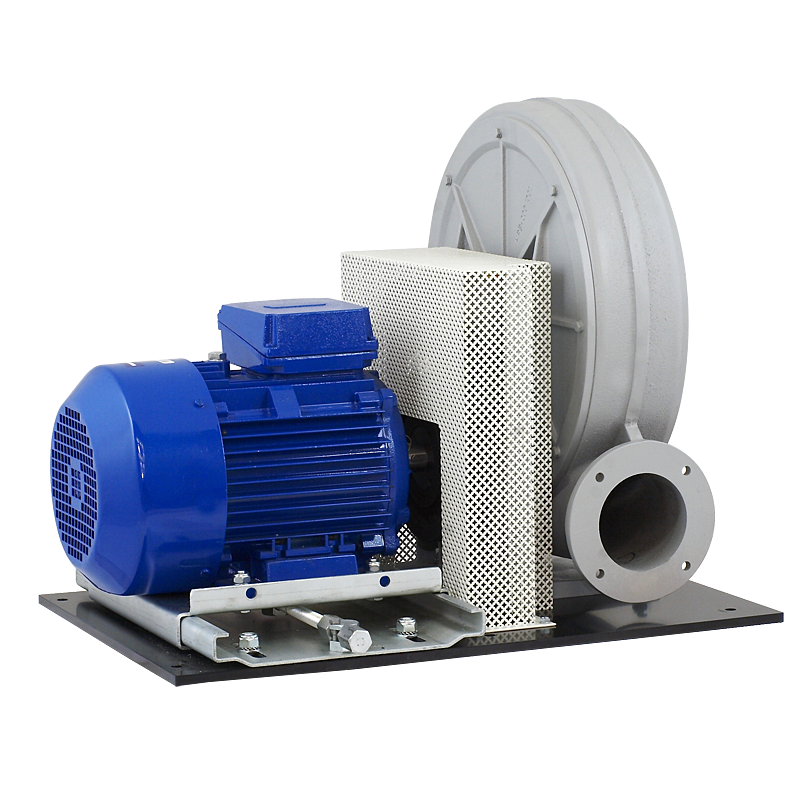

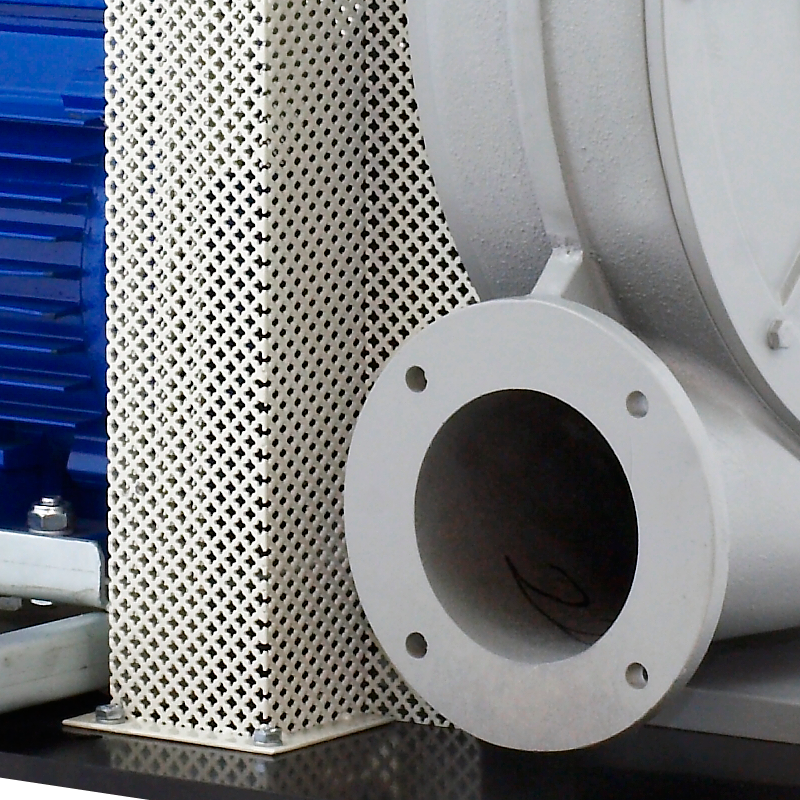

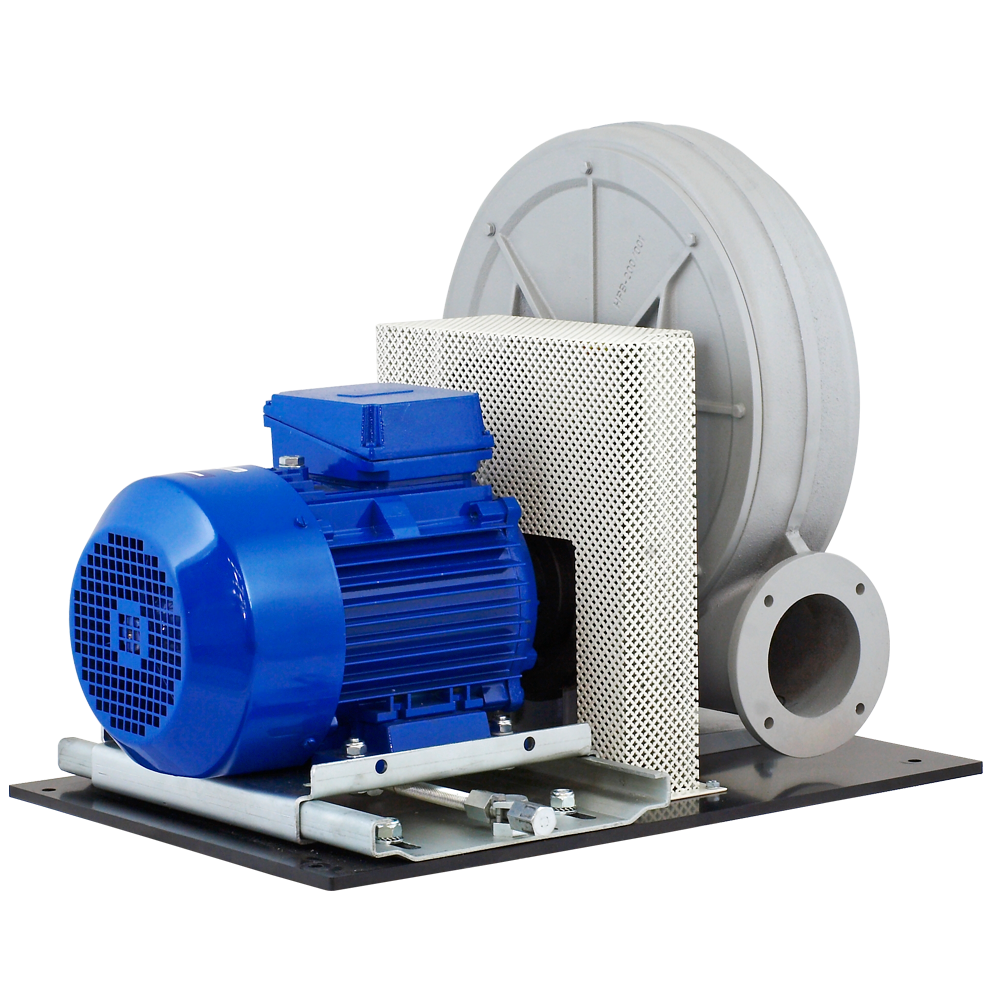

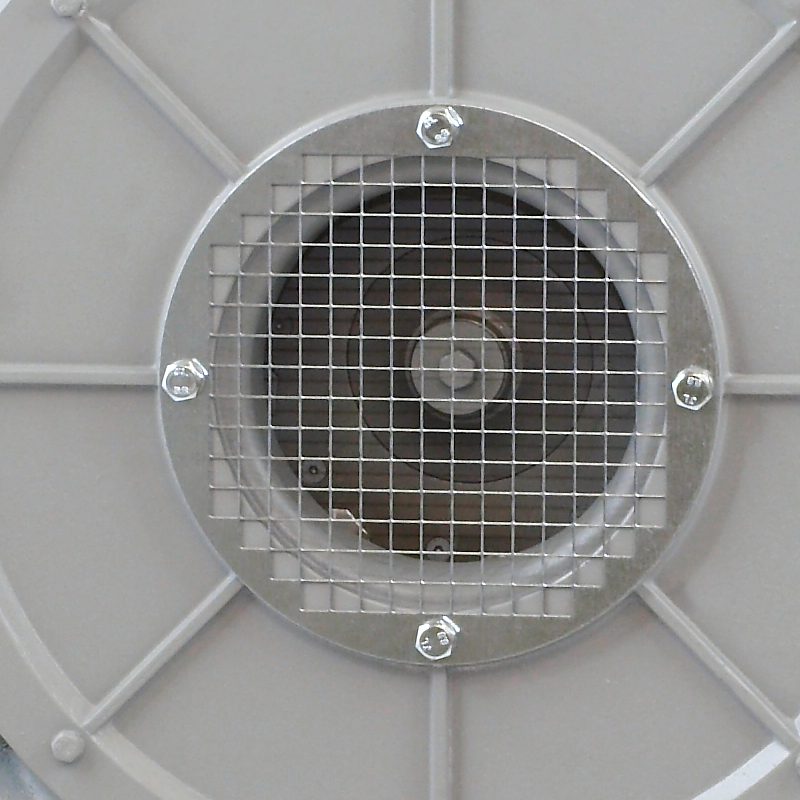

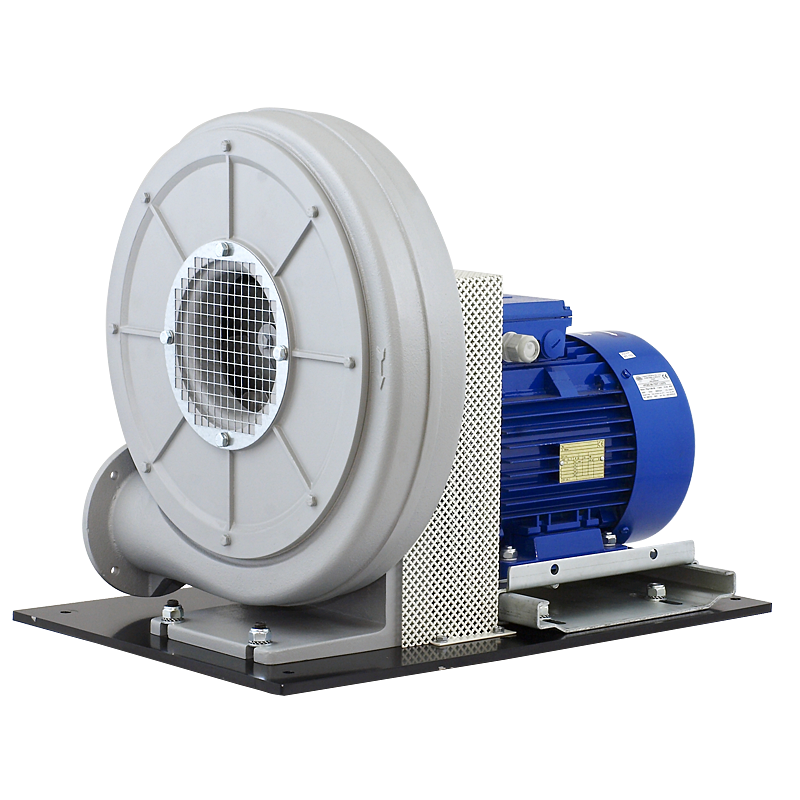

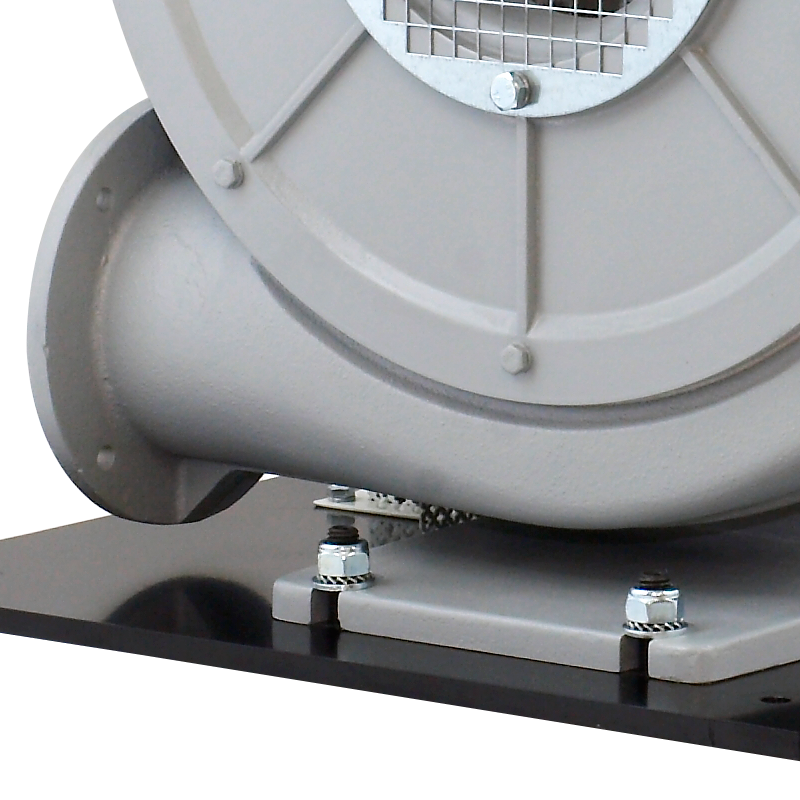

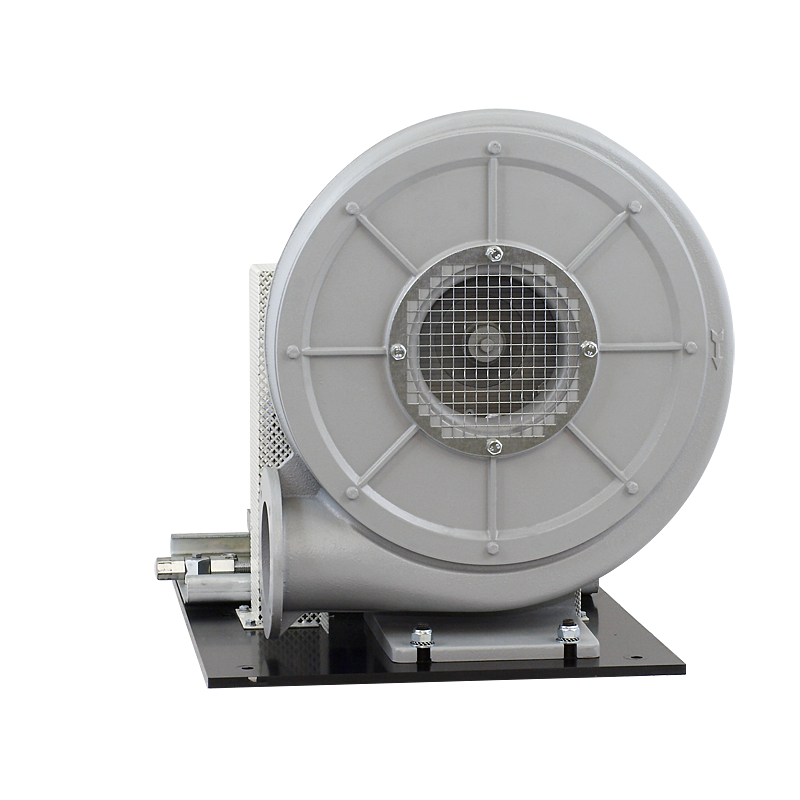

Die Hochdruck-Radiallüfter, geeignet zum Bandantrieb. Das Lüfterrad aus Aluminiumblech genietet, mit Laufschaufeln vom Typ B. Auf Wunsch sind die Lüfterräder aus säurebeständigem Blech lieferbar. Das Gehäuse aus Aluminiumlegierungen. Diese Lüfter sind für die ölfreie Förderung von nicht aggressiven und nicht entflammbaren Gasen ohne Verunreinigungen bestimmt.

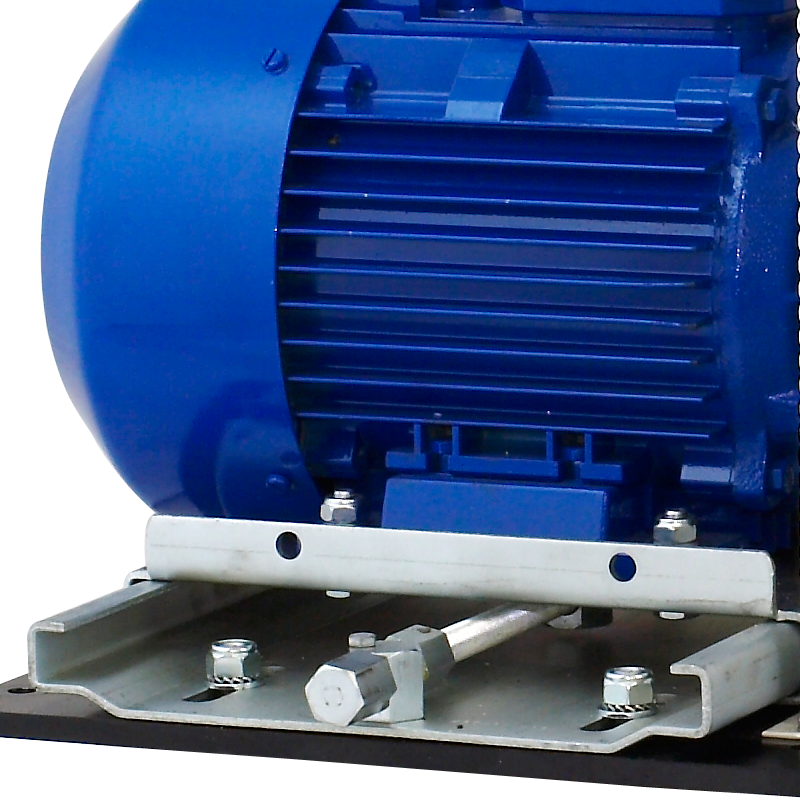

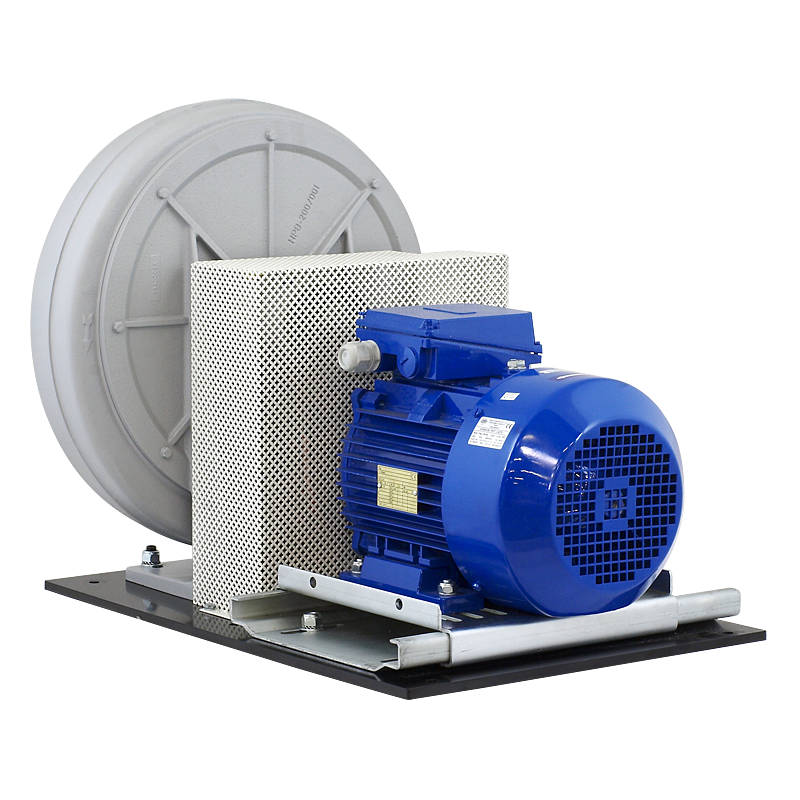

Standardmäßig werden komplette Lüfter (mit Gestell, Elektromotor, Bandantrieb usw.) angeboten. Auf Bestellung kann das Gerät im beliebigen Farbton aus der RAL-Farbpalette (standardmäßig RAL 7042 - grau) geliefert werden.

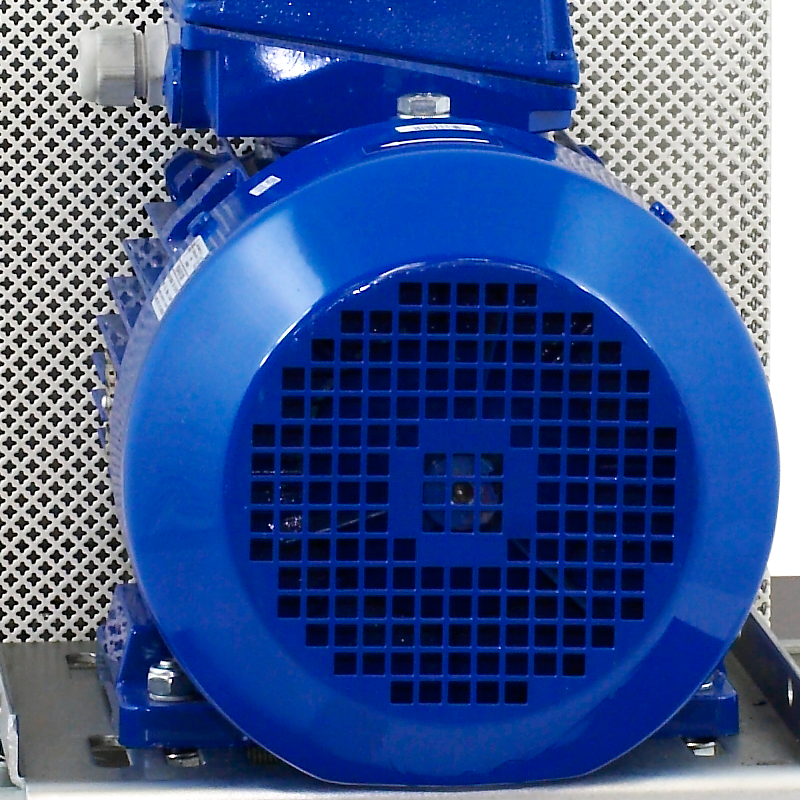

Elektromotor

Der asynchrone Drehstrommotor 230/400V oder 400V, 50Hz bzw. Einphasenmotor 230V, 50Hz mit Kondensator. Die Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP 55. Auf Wunsch können Motore für eine andere Spannung und Frequenz, mit höherer Schutzklasse, mit Anpassung an die Spannungsregelung oder mit Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
HP 1006600300010005600-20+606
HP 20064005500190010700-20+6018.5
HP 26064007500260010500-20+6020
HP 30050001100036009900-20+6025
HP 360610015000500015000-20+6030
HP 400550030000715015980-20+6035
