GMT-K Radialventilatoren





Anwendung

Die Lüfter der Baureihe GMT-K werden in den Abzugseinrichtungen für die verunreinigte Luft und bei der Druckluftförderung eingesetzt.

Typische Anwendungsbereiche:

  • • örtliche Abzugseinrichtungen, Trockner, Trocknungsanlagen
  • • Transport von Spänen, Sägemehl, Granulaten
  • • Absaugsysteme für Fahrzeugsabgase
  • • Staubabsauganlagen – besonders häufig verwendet

Bauart

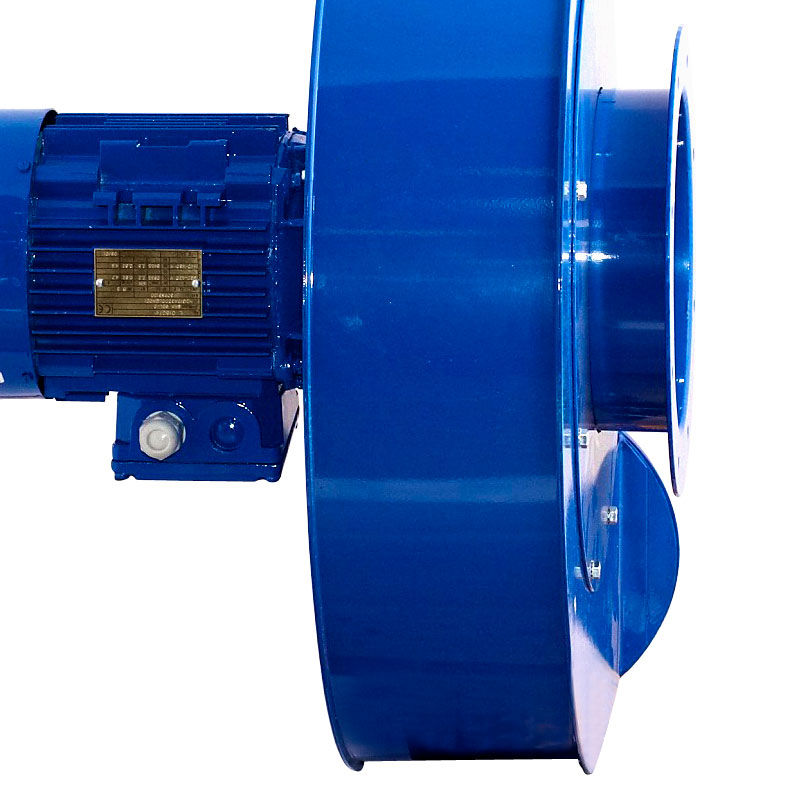

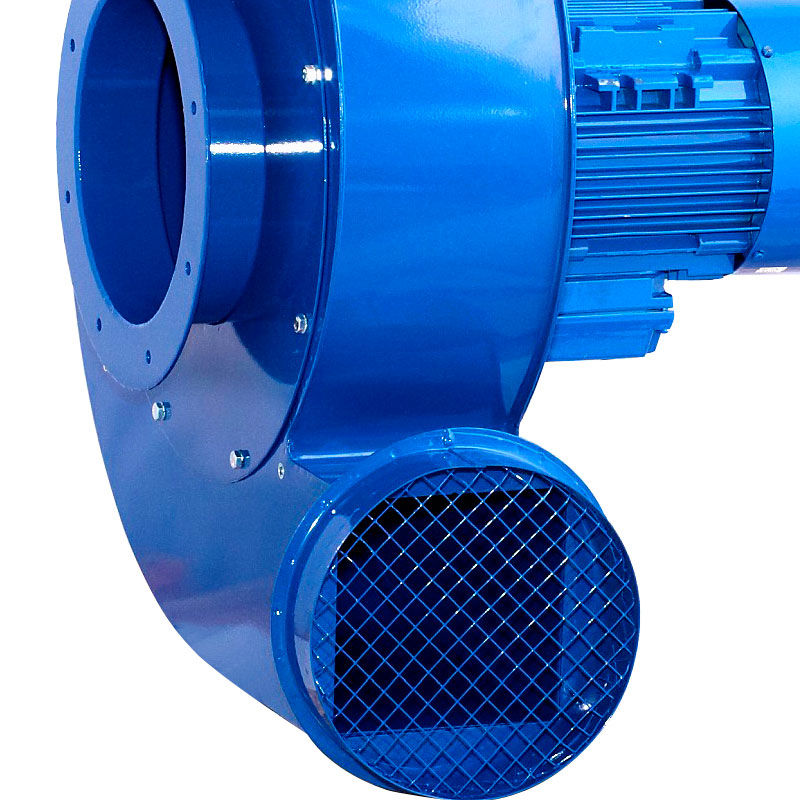

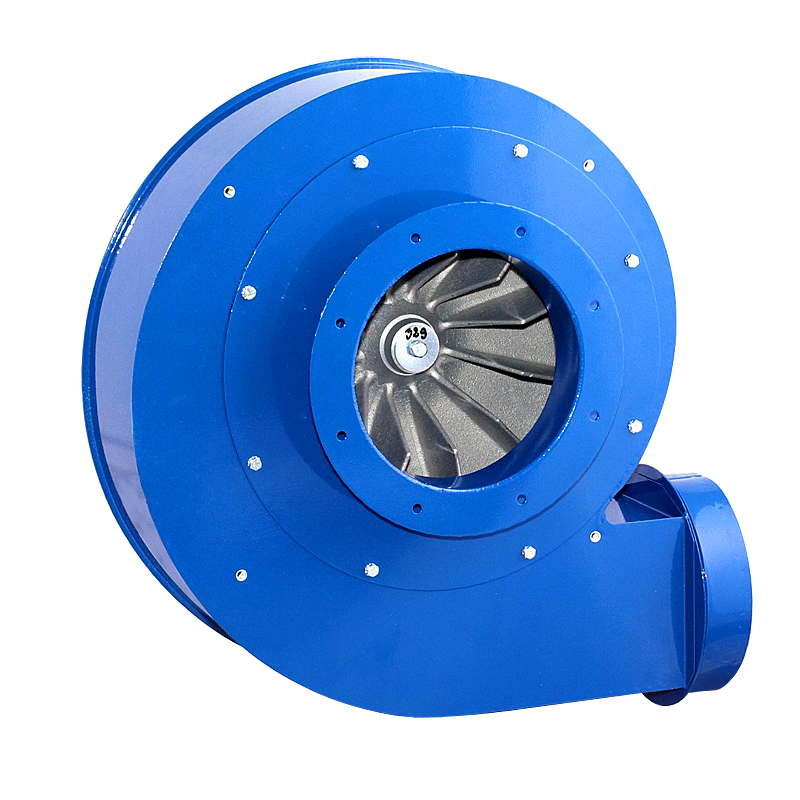

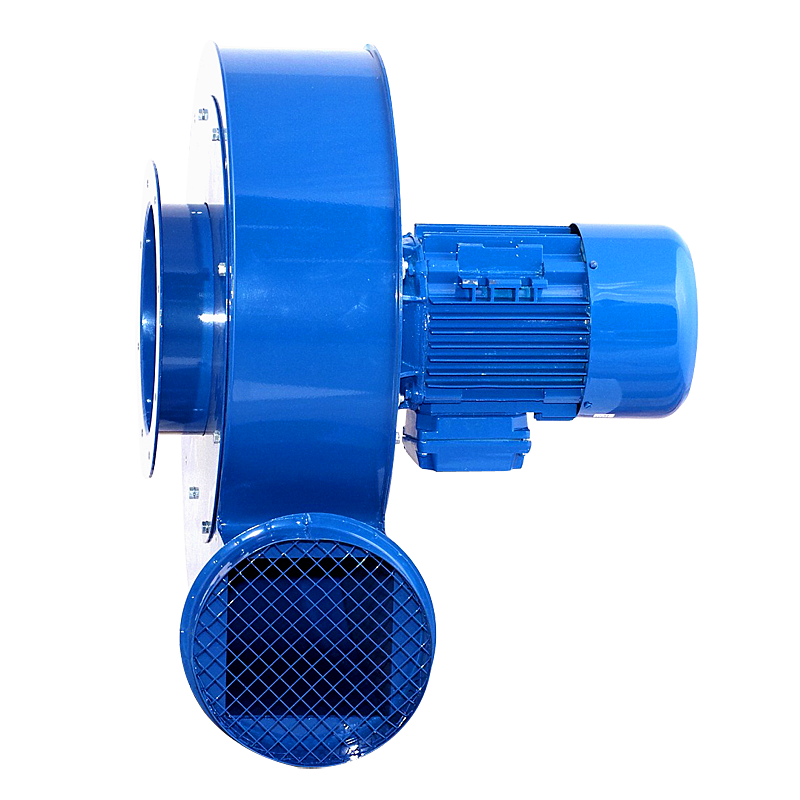

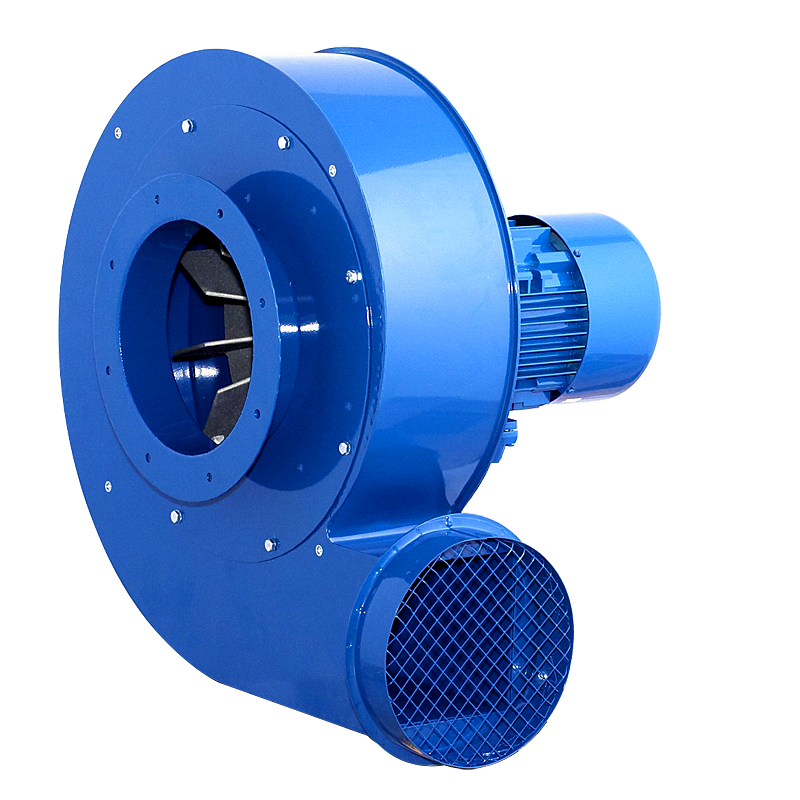

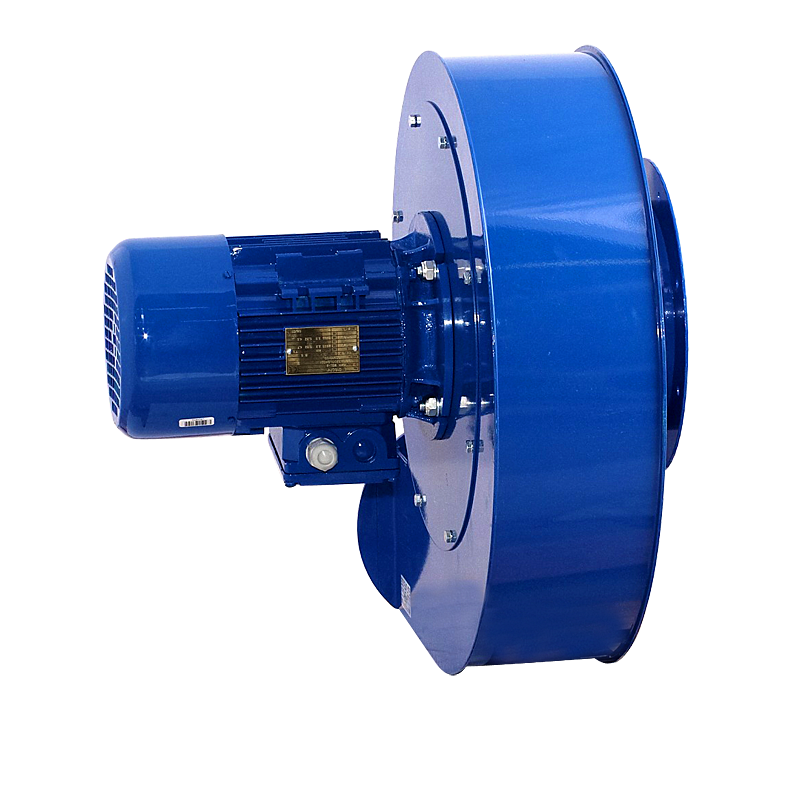

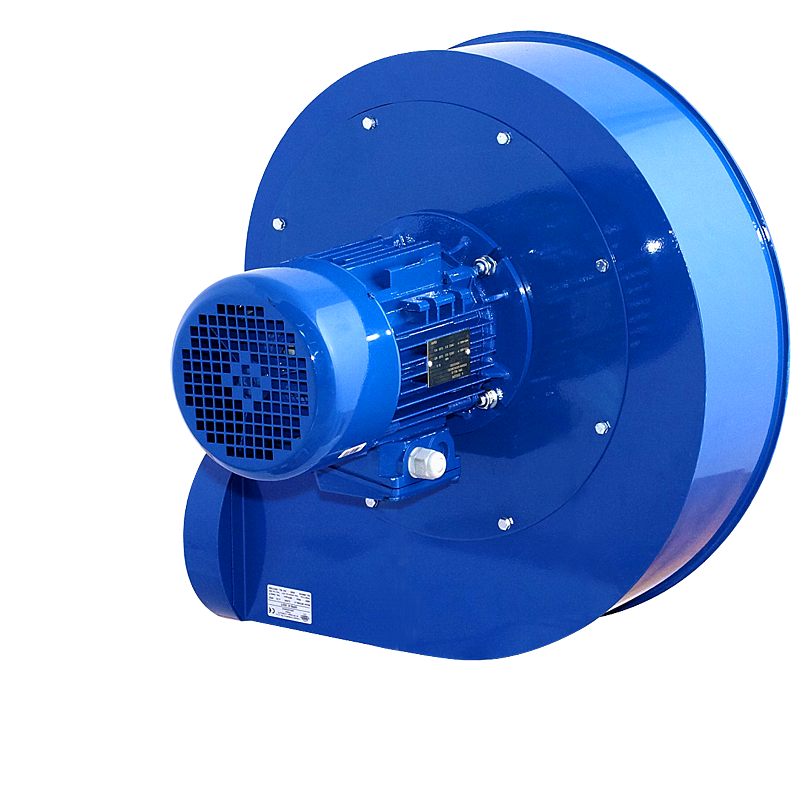

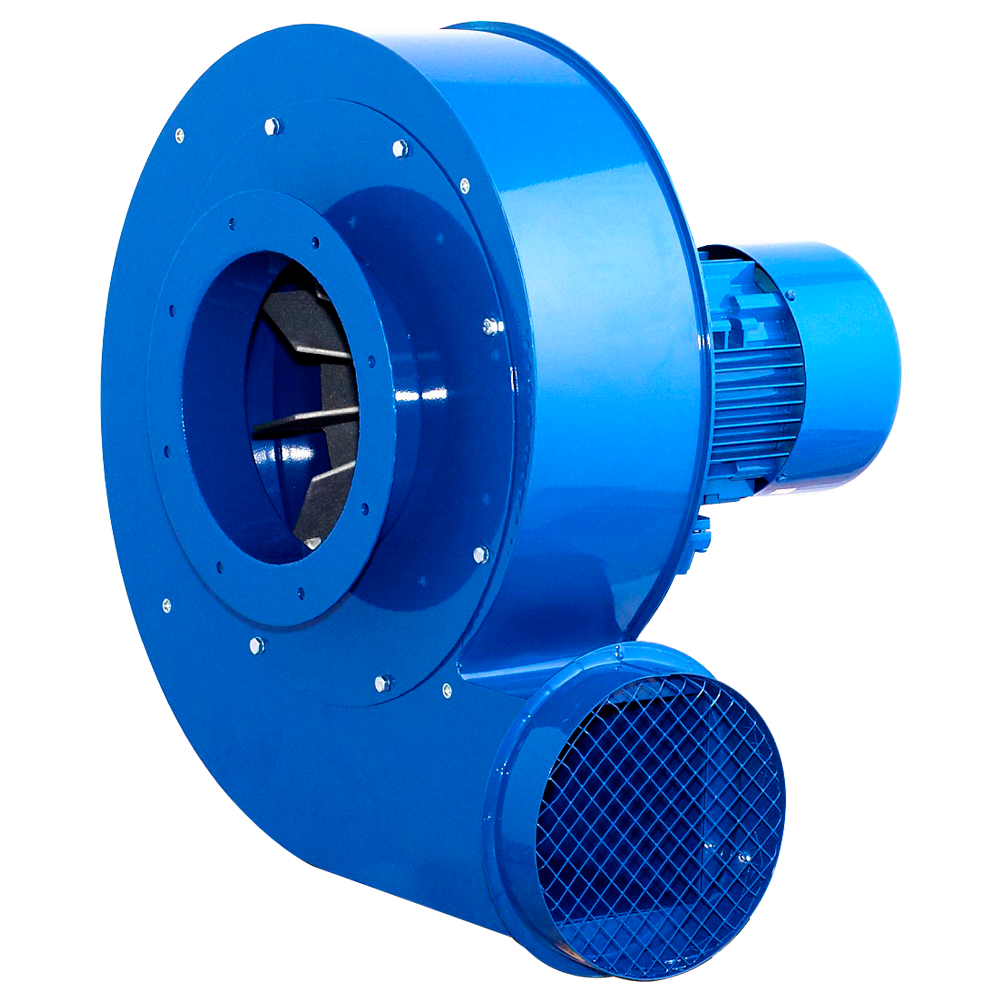

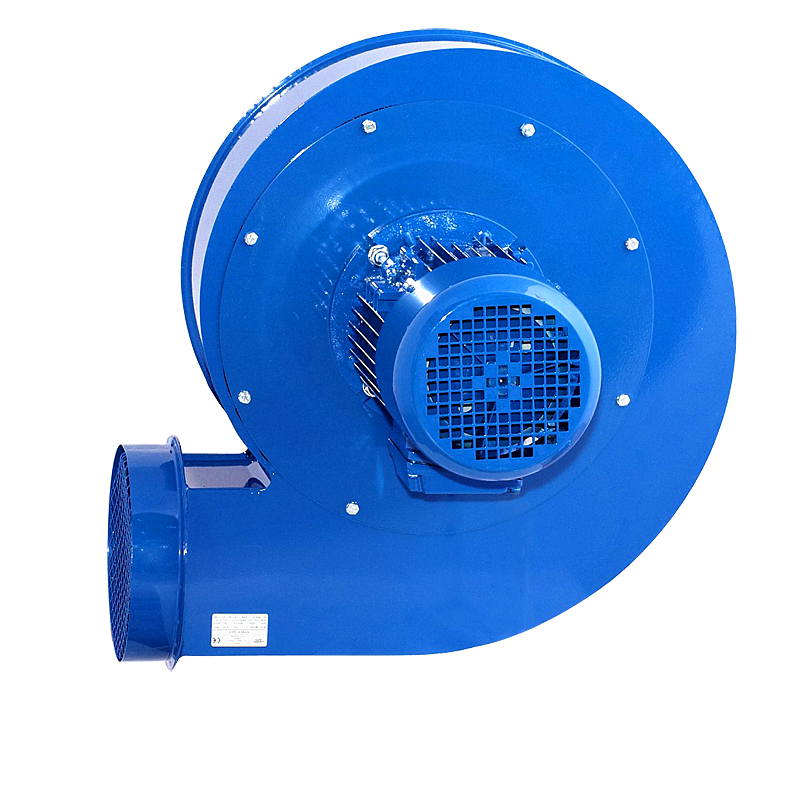

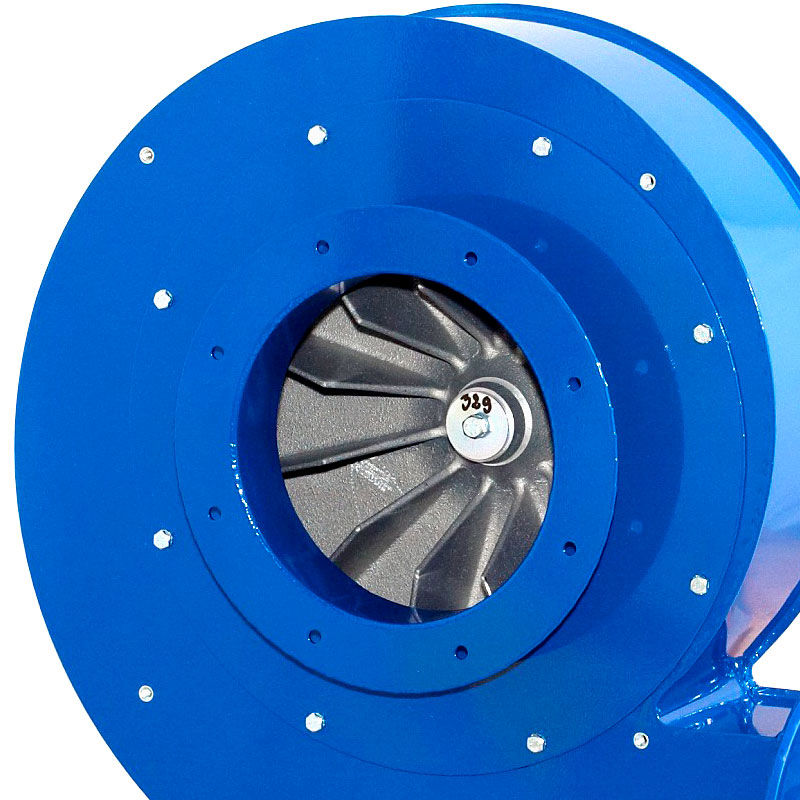

Die Mitteldruck-Radiallüfter mit Direktantrieb. Die Lüftergehäuse werden aus Stahlblech geschweißt, blau (RAL5010) gestrichen. Die Lüfterräder werden aus Aluminiumlegierungen mit geraden Laufschaufeln ausgeführt, dynamisch nach ISO1940 ausgewuchtet. Auf Wunsch sind Lüfter und Gehäuse aus rostfreiem Stahl lieferbar.

Die Lüfter der Baureihe GMT-K werden mit der Motoreinbaulage RD ausgeführt. Auf Bestellung können Lüfter in einem anderen Farbton aus der RAL-Farbpalette nach vorheriger Abstimmung mit Venture Industries Sp. z o.o. geliefert werden. Die Höchsttemperatur des zu fördernden Stoffes beträgt 80°C. Nicht standardmäßige Ausführungen und Sonderausführungen bedürfen der Abstimmung mit Venture Industries Sp. z o. o.

Elektromotor

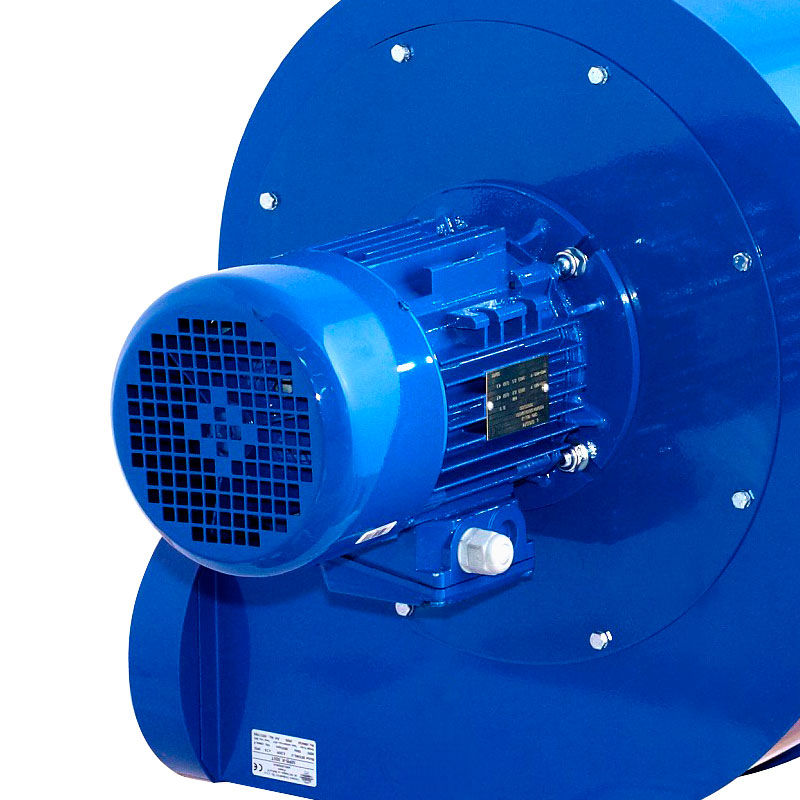

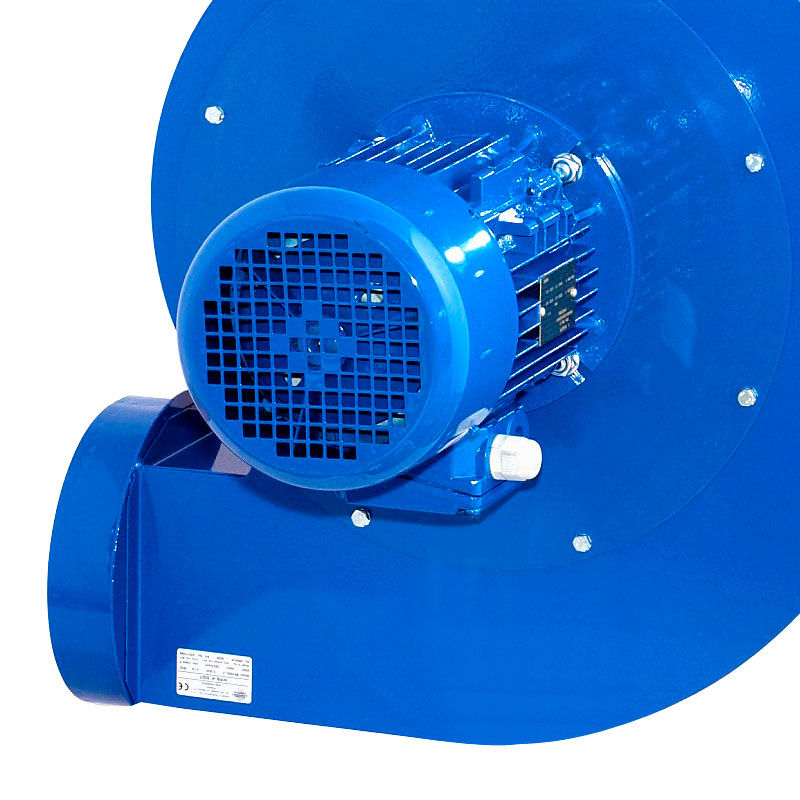

Der asynchrone Drehstrommotor 220-240/380-420V, 50Hz oder Einphasenmotor 220-240V, 50Hz mit Kondensator. Die Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP55. Auf Wunsch können Motore für eine andere Spannung und Frequenz, mit einer höheren Schutzklasse, mit der Anpassung an die Spannungsregelung oder mit einem Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
GMT-K-100-055S23027805503.67201925-20+801676
GMT-K-100-055T40027905501.357201925-20+8014.576
GMT-K-100-075S2302800750512901925-20+8018.579
GMT-K-100-075T40028907501.912901925-20+8016.579
GMT-K-130-075S2302800750511202110-20+801978
GMT-K-130-075T40028907501.911202110-20+801778
GMT-K-130-110S230278011007.216102110-20+802180
GMT-K-130-110T400289011002.516102110-20+8020.580
GMT-K-200-110S230278011007.219002075-20+8024.581
GMT-K-200-110T400289011002.519002075-20+8024.581
GMT-K-250-150T40028801500317402385-20+8035.582
GMT-K-300-220T400289522004.529002300-20+8037.582
GMT-K-400-300T400287030006.334102360-20+803984
GMT-K-500-400T400289540007.253202220-20+806185
GMT-K-600-550T400289055009.861802290-20+806488
GMT-K-700-750T400288575001468603530-20+808391
