RBH Dachventilatoren





Anwendung

Die Lüfter der Baureihe RBH werden in den Ablufteinrichtungen in Supermärkten, Industriehallen, Werkstätten, Lagerräumen, Garagen, Parkplätzen, Wirtschaftsgebäuden eingesetzt.

Bauart

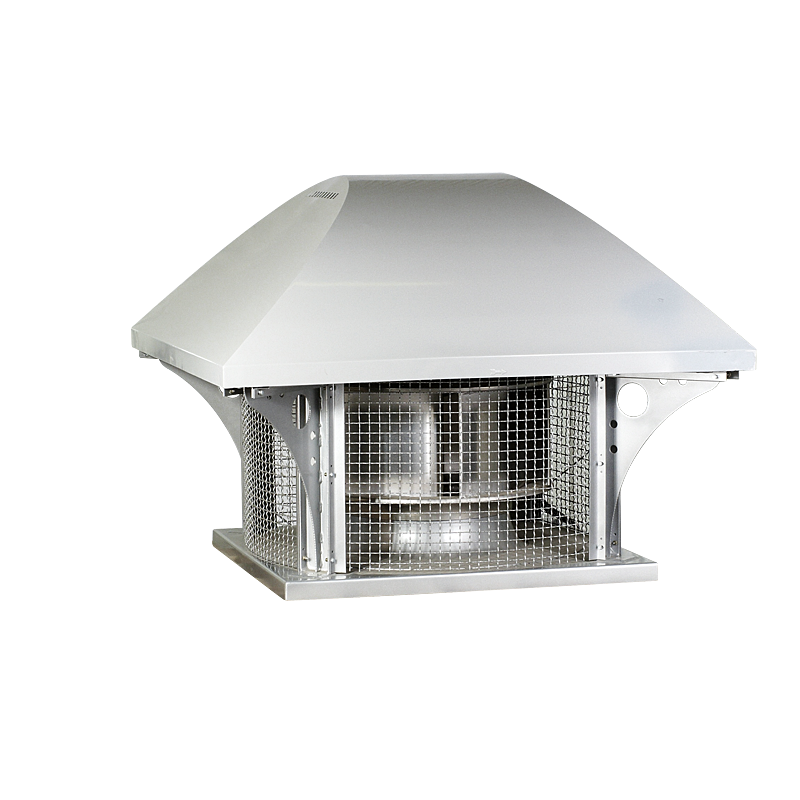

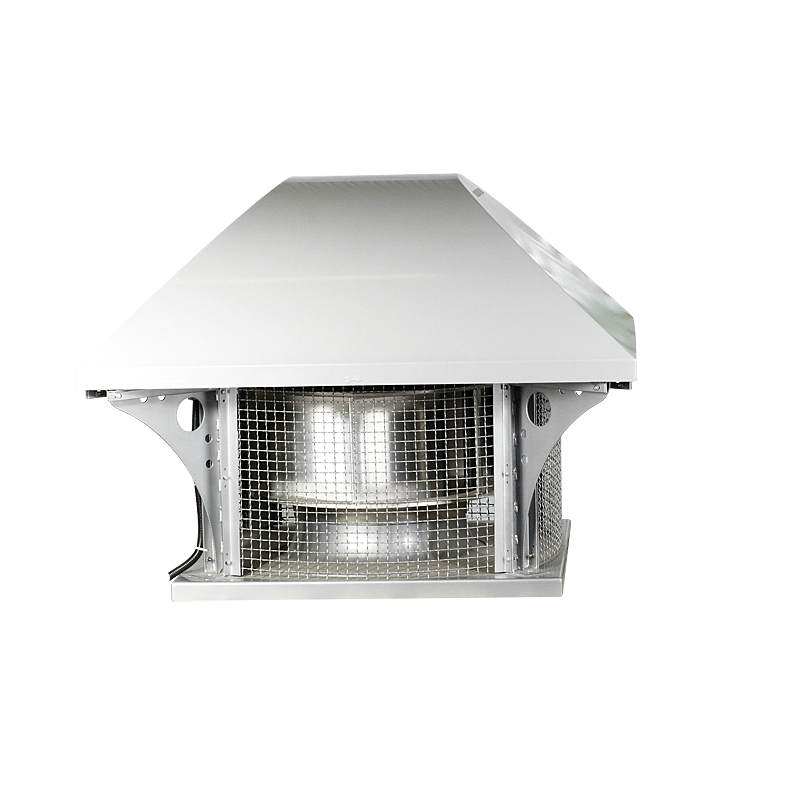

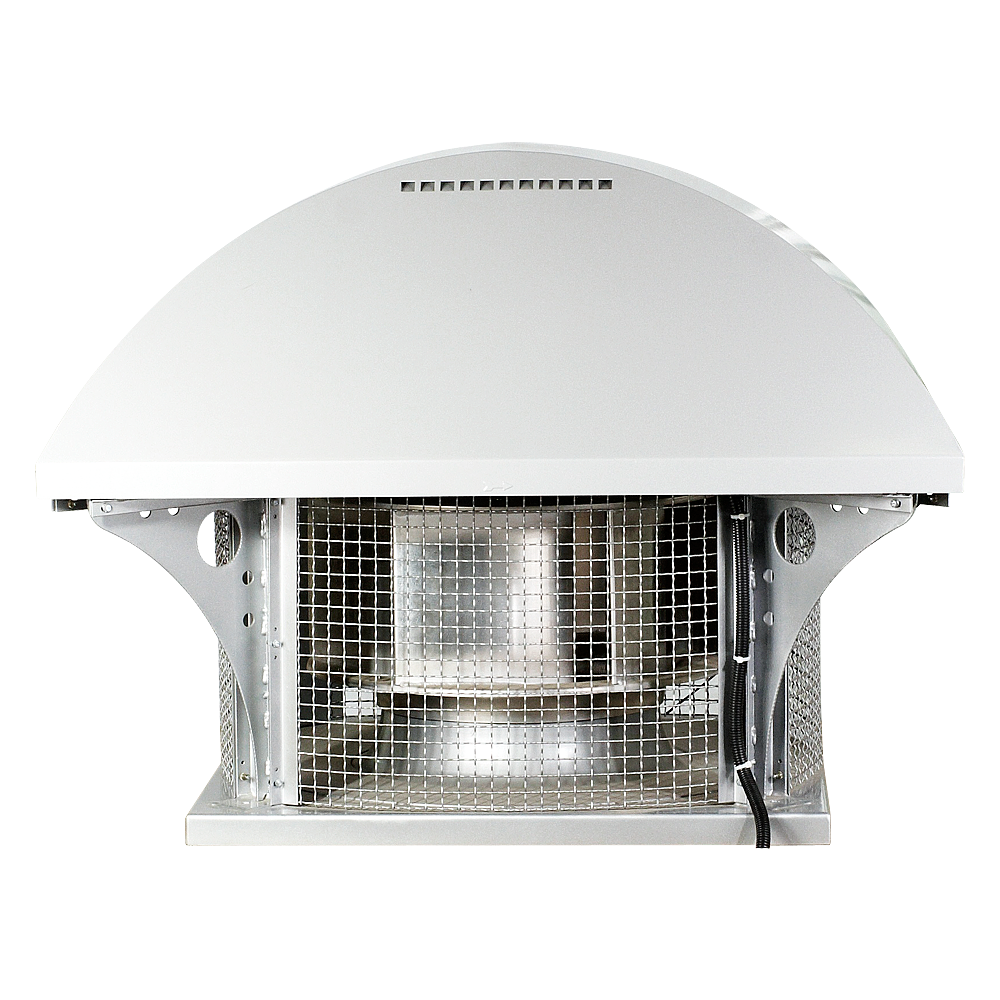

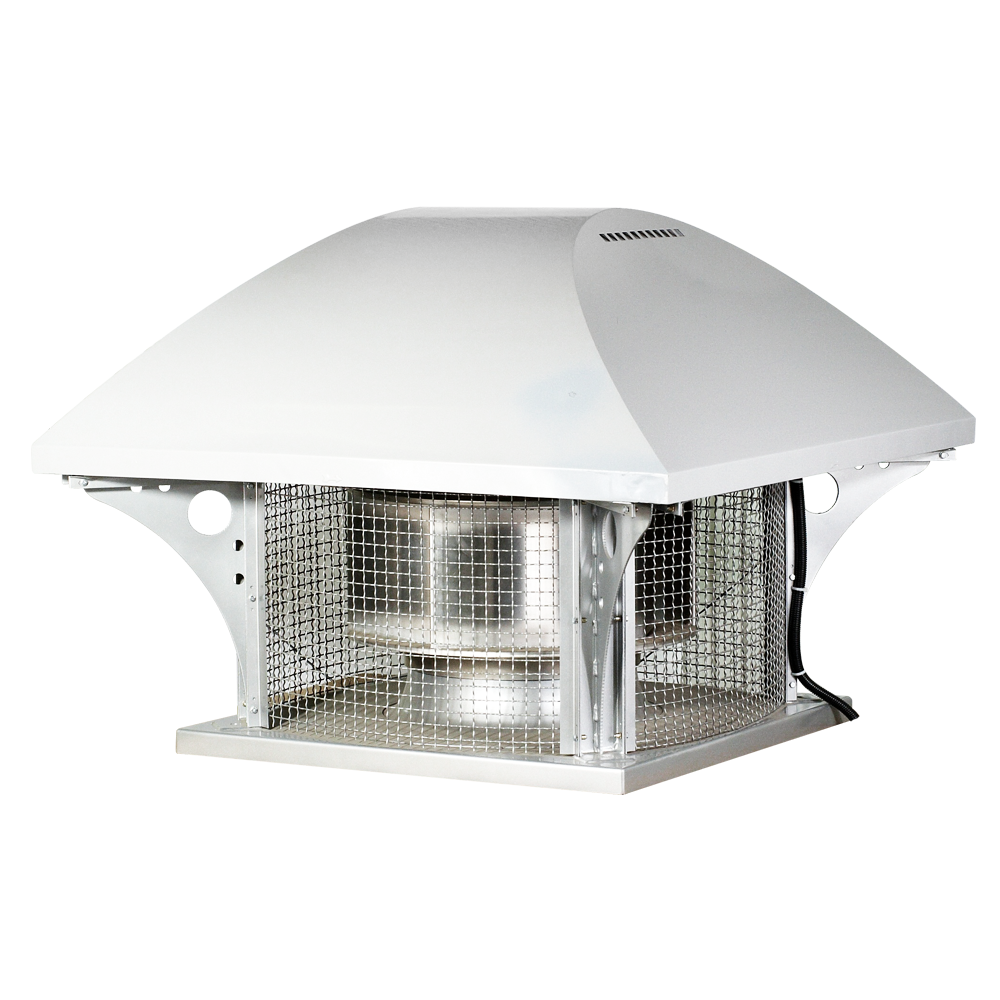

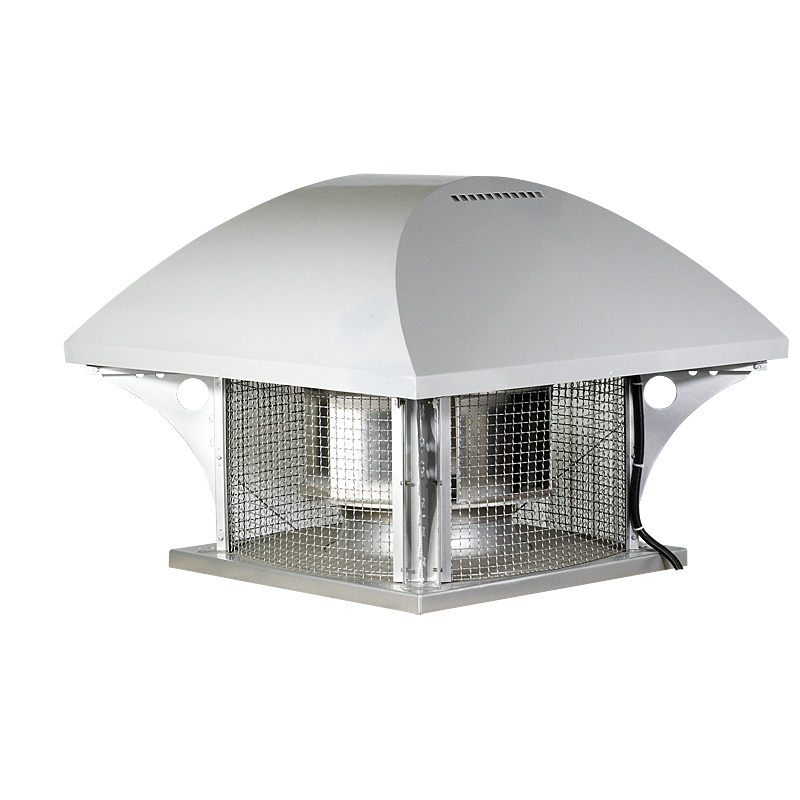

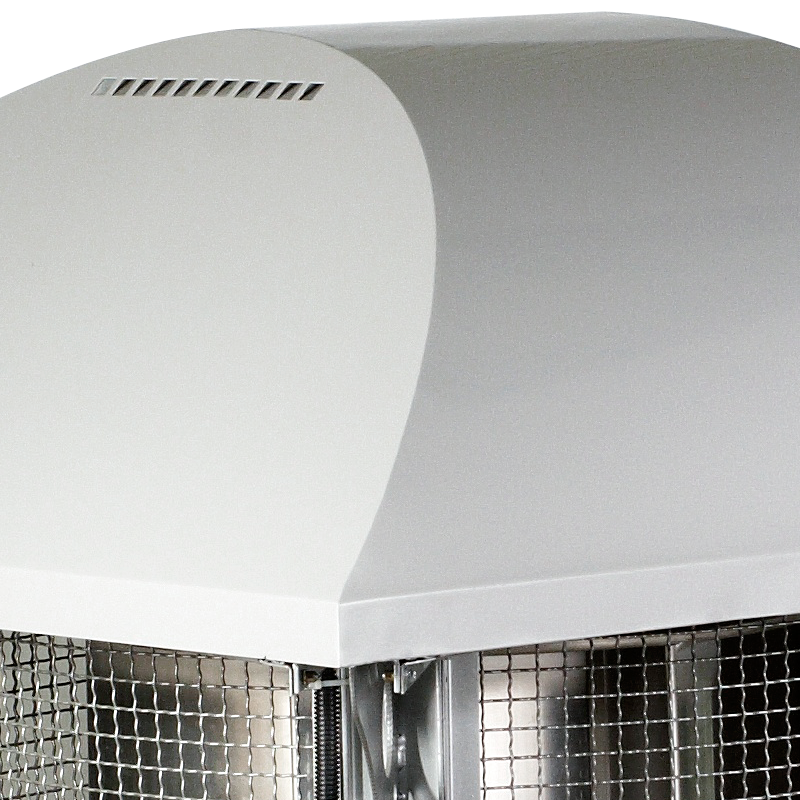

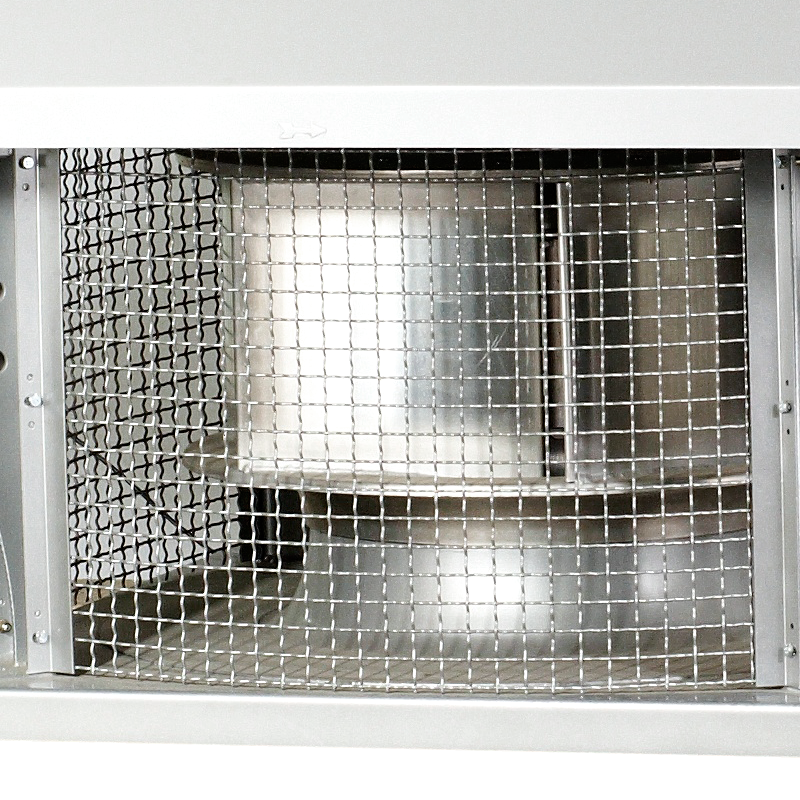

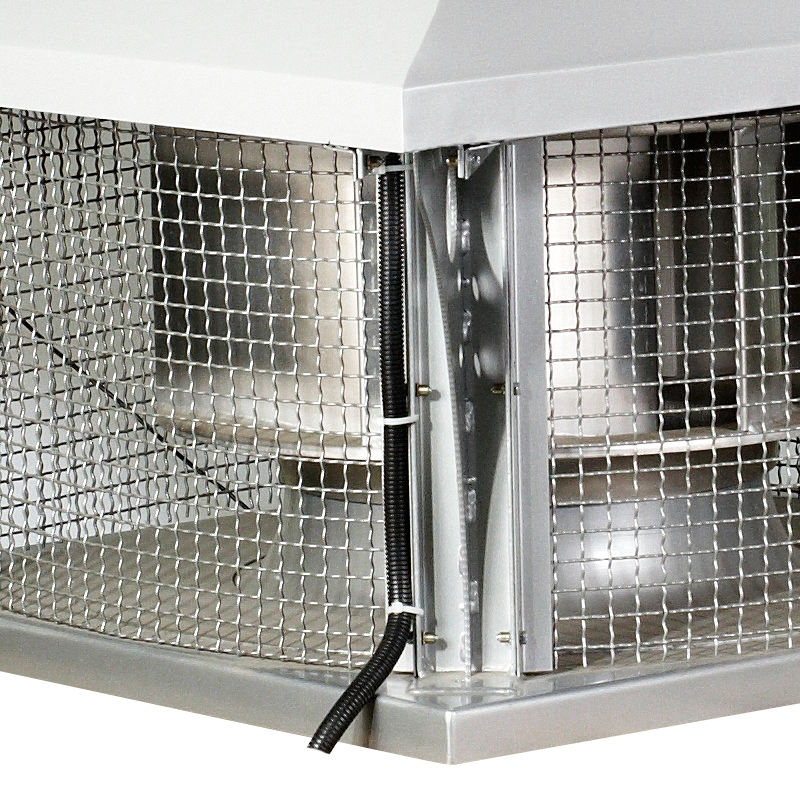

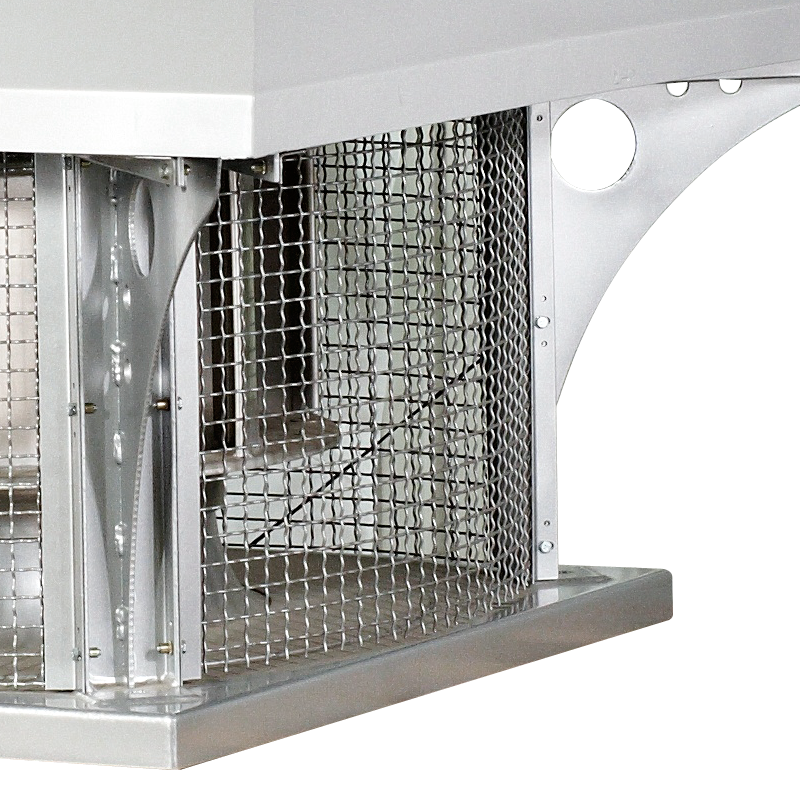

Der Radiallüfter zur Dachmontage, für die Lüftung der Räume mit einem geringen Grad der Luftverschmutzung bestimmt. Das Gehäuse aus Stahlblech, gestrichen. Das Lüfterrad aus Aluminiumblech geschweißt, dynamisch nach ISO 1940 ausgewuchtet. Auf Wunsch können Gehäuse aus verzinktem, rostfreiem Blech geliefert werden. Der Lüfter verfügt über keinen Anschlussstutzen. Um das Kabel anzuschließen, ist die Verbindung P-905 und der Stutzen K-905 zu verwenden.

Die Lüfter der Baureihe RBH sind für die Montage in Flachdächern ausgelegt. Beim Einsatz eines entsprechenden Dachgestells RS können sie in Schrägdächern montiert werden. Auf Bestellung kann das Gerät in einem beliebigen Farbton aus der RAL-Farbpalette (standardmäßig RAL 9006) geliefert werden.

Elektromotor

Der asynchrone Drehstrommotor 400V, 50Hz. Die Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP 55. Auf Wunsch können Motore mit zwei Gängen, für eine andere Spannung und Frequenz, mit höherer Schutzklasse, spannungsregulierbar, mit Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
RBH/8-630-0754007107502.27800330-15+4020566
RBH/6-630-15040094515003.810400600-20+4020573
RBH/4-630-400400144540008.1160001400-20+4022083
RBH/8-710-11040071011003.310800440-15+4023569
RBH/6-710-30040096030006.914300750-20+4023576
RBH/4-710-7504001445750014.4220001800-20+4025088
