AFW Axialventilatoren Wandausführung





Anwendung

Die AFW-Lüfter werden zur allgemeinen Lüftung eingesetzt:

  • Allgemeine Lüftungsanlage in Geschäftsräumen und Industriehallen
  • Lüftungsanlage in Lagern und Lagerorten
  • Lüftungsanlage in Garagen und Gebäuden der gemeinnützigen Einrichtungen usw

Bauart

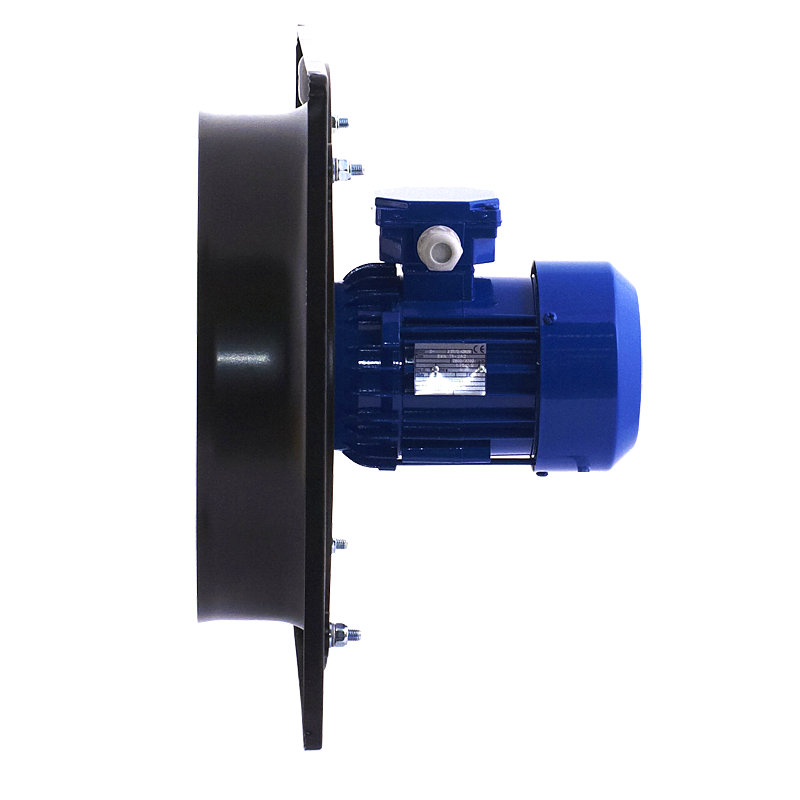

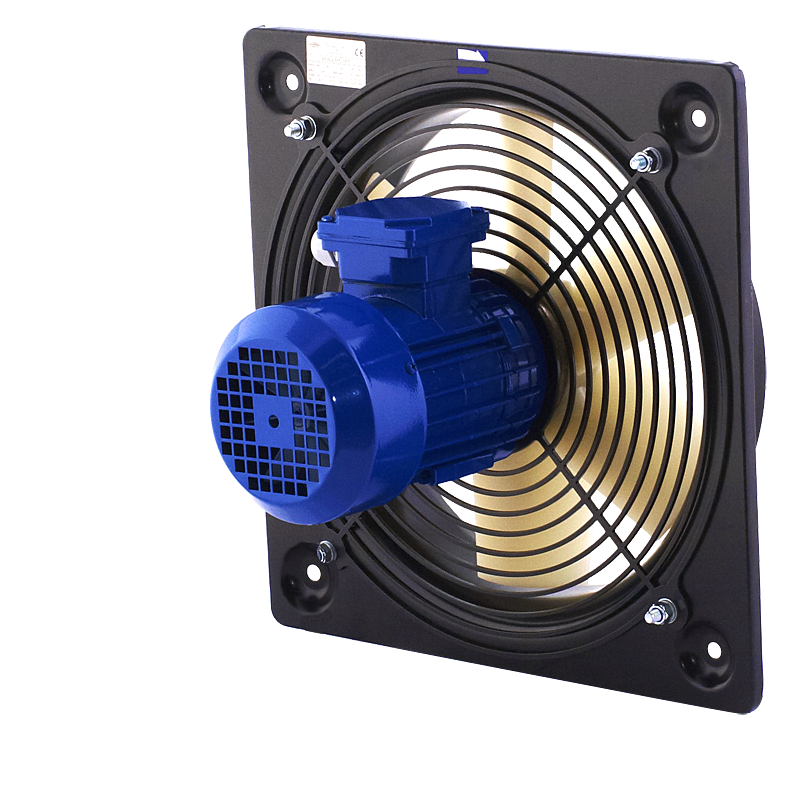

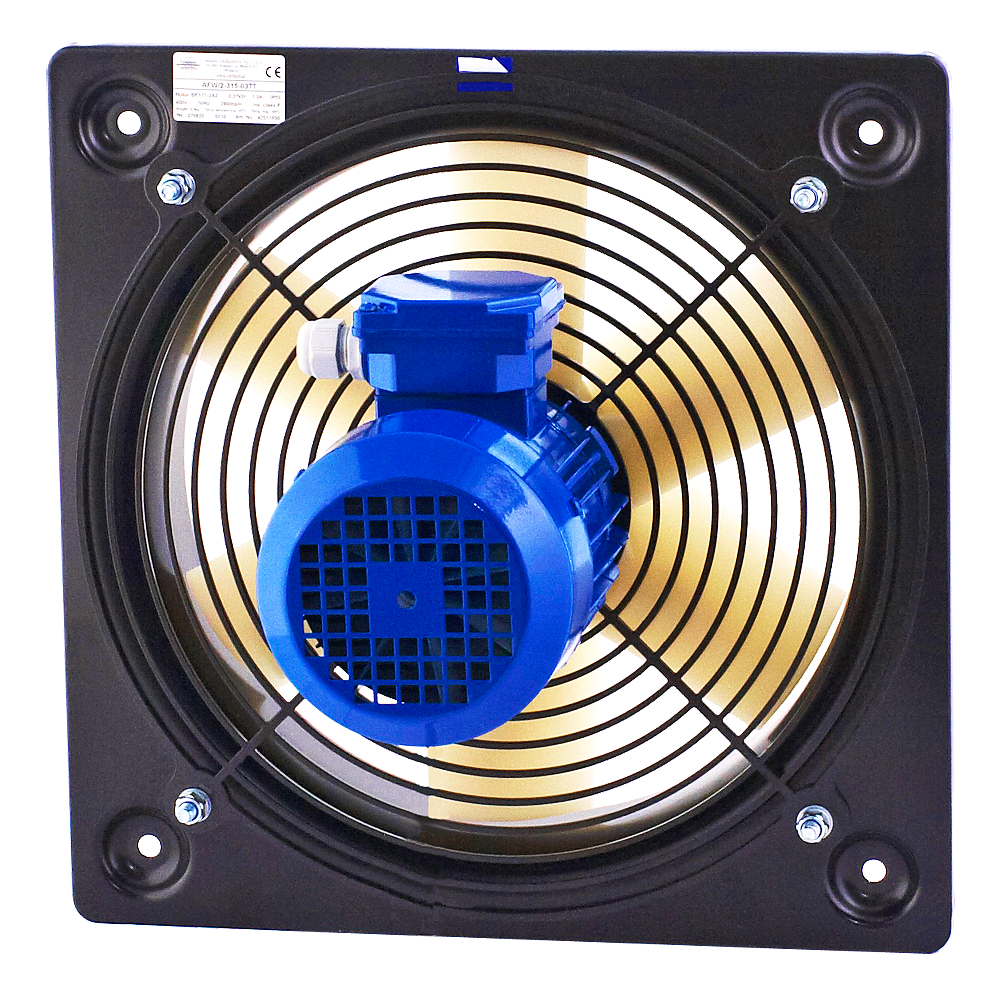

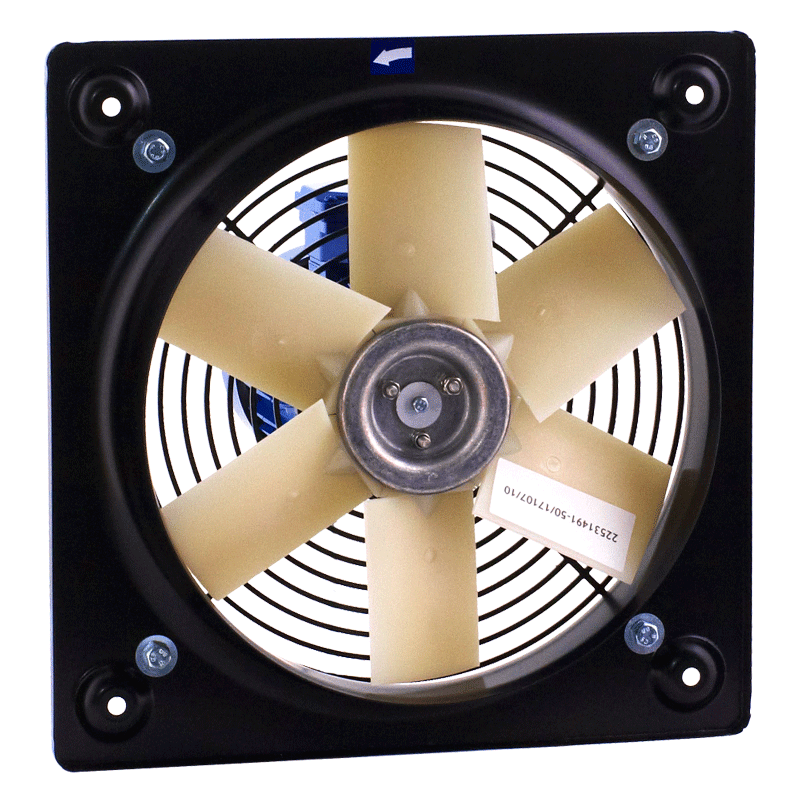

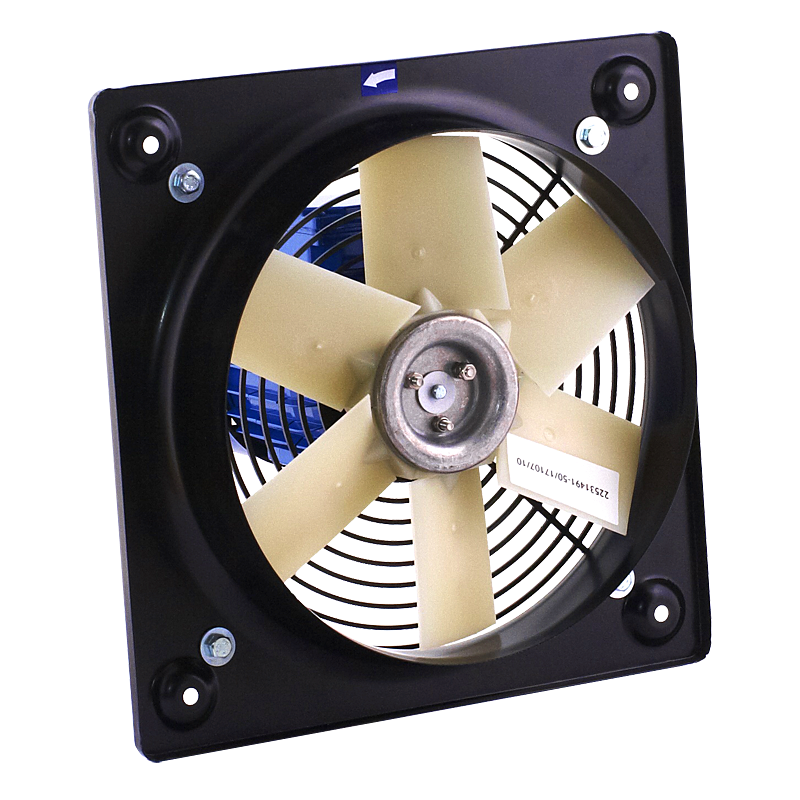

Der Axiallüfter ist für die Wandmontage bestimmt. Das aus Stahlblech ausgepresste Gehäuse, mit schwarzer Epoxidfarbe beschichtet. Das Lüfterrad aus dem mit Glasfaser verstärkten Polypropylen, mit der Alu-Laufradnabe. Auf Wunsch können Lüfter mit den Kennlinien nach der Kundenspezifikation geliefert werden. Diese Lüfter können im Temperaturbereich von -15°C bis +40°C (standardmäßige Durchflussrichtung Motor-Lüfterrad) betrieben werden.

Auf Wunsch könne Geräte zum Einsatz in niedrigeren oder höheren Temperaturen im Vergleich zu Standardtemperaturen, inkl. der Axiallüfter AFW-HT zur Beförderung der reinen Luft und zum Dauerbetrieb bei 90°C (temporär 100°C/10 min/h) geliefert werden. Nicht standardmäßige Ausführungen und Sonderausführungen bedürfen der Abstimmung mit Venture Industries Sp. z o. o.

Elektromotor

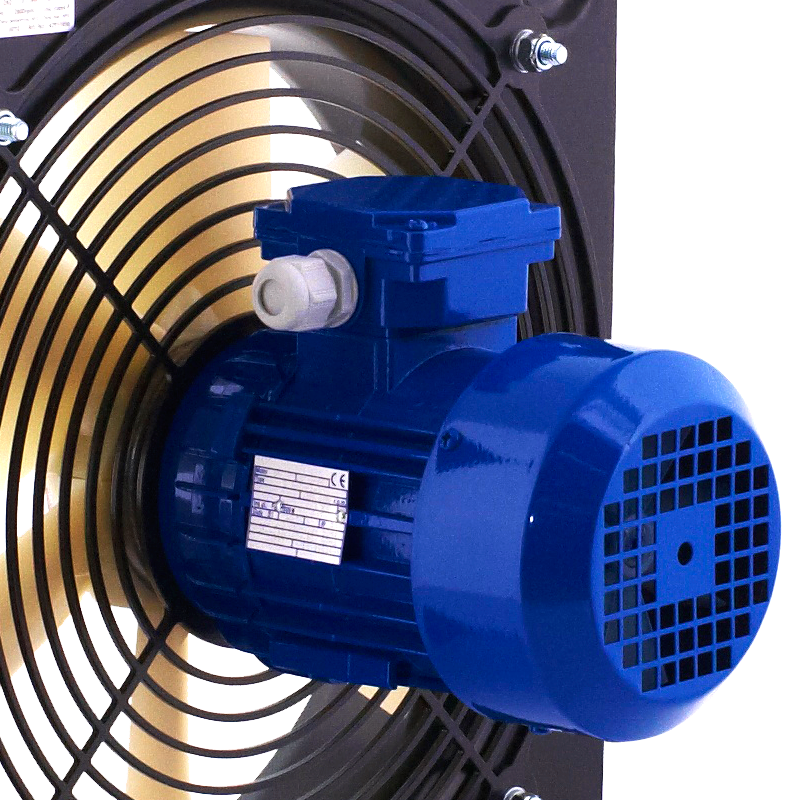

Asynchronmotor, Drehstrommotor 220-240/380-420V, 50 Hz oder Einphasenmotor 220-240V, 50Hz mit Kondensator Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP55. Auf Wunsch können Motore für eine andere Spannung und Frequenz, mit einer höheren Schutzklasse, mit der Anpassung an die Spannungsregelung oder mit einem Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.


Modell
Drehzahl
[U/min]
Uznam.
[V]
P
[W]
Imax
[A]
[dB(A)]* Qmax
[m³/h]
Masse [kg]
AFW/2-250-025S
2850
230V
0,25
1,8
72
2250
9
AFW/2-315-037S
2860
230V
0,37
2,5
74
3400
10
AFW/2-355-055S
2860
230V
0,55
3,4
77
4500
11
AFW/2-250-025T
2760
400V
0,25
0,65
72
2250
9
AFW/2-250-037T
2800
400V
0,37
1,0
72
2600
10
AFW/2-315-037T
2800
400V
0,37
1,0
74
3400
12
AFW/2-315-075T
2800
400V
0,75
1,9
77
5000
18
AFW/2-355-055T
2790
400V
0,55
1,35
77
4500
14
AFW/2-355-110T
2780
400V
1,1
2,5
78
5700
22
AFW/2-400-150
2800
400V
1,5
3,4
80
7800
30
AFW/2-450-220
2800
400V
2,2
4,7
81
9500
38
AFW/2-450-300
2800
400V
3,0
6,5
81
12000
38
AFW/2-500-300
2800
400V
3,0
6,5
81
15000
40
AFW/4-560-150
1440
400V
1,5
4,3
82
14000
33
AFW/4-630-220
1420
400V
2,2
4,8
82
18200
41
AFW/4-710-400
1440
400V
4,0
8,1
83
25500
45

* - im Abstand von 3 m



Modell
A B C ØD E ØF
AFW/2-250-025
315
260
65
254
275
10
AFW/2-250-037
315
260
65
254
290
10
AFW/2-315-037
400
330
80
315
300
10
AFW/2-315-075
400
330
80
315
320
10
AFW/2-355-055
450
380
87
355
320
10
AFW/2-355-110
450
380
87
355
320
10
AFW/2-400-150
500
420
90
400
350
10
AFW/2-450-220
560
480
103
450
390
10
AFW/2-450-300
560
480
103
450
390
10
AFW/2-500-300
630
560
110
500
400
10
AFW/4-560-150
710
630
110
560
400
10
AFW/4-630-220
800
710
115
630
425
10
AFW/4-710-400*
900
800
110
710
430
10,5

Der Motor auf der Motorgestell
