AFC-VB Axialventilatoren Rohrausführung

Anwendung

Die AFC-VB-Lüfter sind für diejenigen Lüftungsanlagen bestimmt, in denen der Motor außerhalb des Luftstromes wegen der erhöhten Temperaturen oder der Beförderung verstaubter Luft unterbracht werden muss.

Bauart

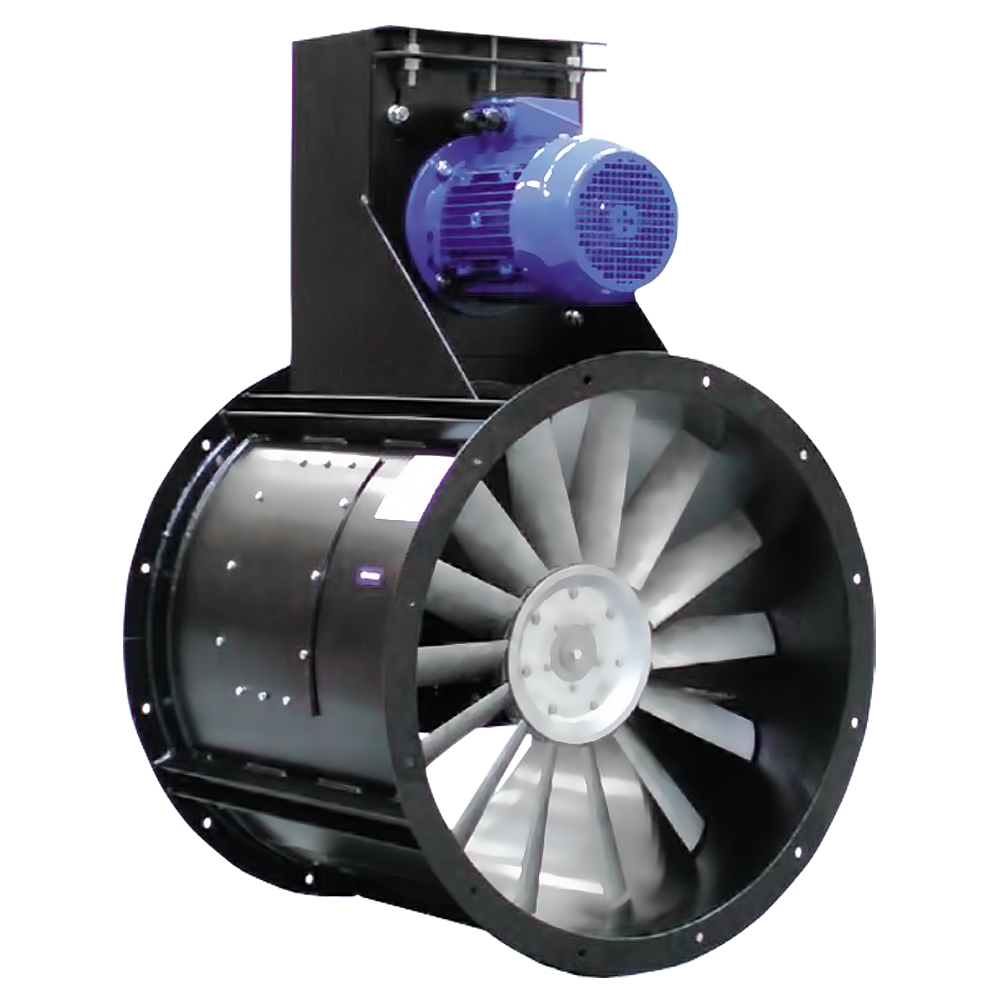

Der Lüfter mit Bandantrieb, geeignet für den Kanaleinbau. Das Gehäuse ist aus Stahlblech ausgeführt und mit Pulverlack beschichtet. Das mit Glasfaser verstärkte Polypropylen-Lüfterrad, dynamisch ausgewuchtet nach ISO 1940. Auf Wunsch des Kunden kann der Lüfter mit Kennlinien gemäß der Kundenspezifikation, mit nicht standardmäßigen Abmessungen – verlängertes oder verkürztes Gehäuse, nicht standardmäßiger Durchmesser, Ausführung im rostfreien bzw. verzinkten Blech geliefert werden.

Auf Bestellung können die Lüfter in der beliebigen Farbe innerhalb der RAL-Farbpalette (standardmäßig RAL 9005 - schwarz) geliefert werden. Die Kennlinien sind in der Temperatur von 20°C ermittelt worden. Die Umgebungstemperatur des Motors von -20°C bis 40°C. Nicht standardmäßige Ausführungen und Sonderausführungen bedürfen der Abstimmung mit Venture Industries Sp. z o.o.

Elektromotor

Asynchronmotor, Drehstrommotor 230/240V bzw.  400V, 50Hz. Motore werden gemäß der Norm IEC 60072 und IEC 60034 ausgeführt, sie verfügen über das CE-Zeichen. Isolierklasse F, Schutzklasse IP55. Auf Wunsch können Motore für eine andere Spannung und Frequenz, mit einer höheren Schutzklasse, mit der Anpassung an die Spannungsregelung oder mit einem Frequenzumformer, mit einer unabhängigen Kühlanlage, mit Fühlern (Bimetallfühler oder Posistorfühler) geliefert werden.


ModellVersorgung
[V]
Drehzahl
[U/min]
P
[W]
I
[A]
Qmax
[m3/h]
Δpmax
[Pa]
Temp. [°C]Masse [kg][db(A)]
AFC-VB/2-400-150 IE3400284011003.88340380-30+1204089
AFC-VB/2-450-300 IE3400288030005.313100590-30+1205795
AFC-VB/2-500-300T IE3400288030005.315200420-30+1206097
AFC-VB/4-560-150 IE3400144015003.612500160-30+1206591
AFC-VB/4-630-220 IE3400145022004.616500300-30+1207587
AFC-VB/4-710-400T IE3400145040008.425700275-30+1208089
AFC-VB/4-800-400 IE3400145040008.431500385-30+1208591
AFC-VB/4-900-400 IE3400145040008.434500365-30+1209095
AFC-VB/4-900-750 IE34001450750014.648500350-30+12010891
AFC-VB/4-1000-1100 IE340014751100020.964000390-30+12016090


Modell
L H Artikel-Nr.
AFC-VB/2-400-150
480 480 42532100
AFC-VB/2-450-300
500 540 42532110
AFC-VB/2-500-300
500 570 42532120
AFC-VB/4-560-150
500 600 42532130
AFC-VB/4-630-220
660 670 42532140
AFC-VB/4-710-400
810 660 42532150
AFC-VB/4-800-400
820 890 42532160
AFC-VB/4-900-400
1000 900 42532170
AFC-VB/4-900-750
1000 900 42532180
AFC-VB/4-1000-1100
1205 1004 42532190
